申请日2016.08.19
公开(公告)日2017.04.19
IPC分类号C02F11/18; C02F11/16
摘要
本实用新型公开了一种多层污泥风干设备，包括壳体，该壳体上部设有进料口、下部设有出料口，所述壳体内设有均呈水平的至少2层输送带;所述输送带的下方均设有通风管;所述壳体的左侧壁上设有进风口、右侧壁上设有出风口，进风口连接有吹风机、出风口连接有吸风机，且进风口连通通风管;所述位于最上层的输送带的下部均设有电热丝;所述最下层的输送带的出料端和该出料口之间设有粉碎机。本实用新型的优点是：能够较好的干化污泥，且节能环保。

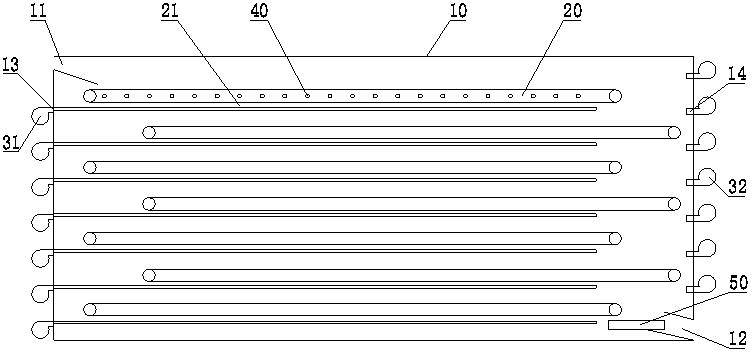

摘要附图
权利要求书
1.多层污泥风干设备，包括壳体(10)，该壳体(10)上部设有进料口(11)、下部设有出料口(12)，其特征在于：
所述壳体(10)内设有均呈水平的至少2层输送带(20)，最上层的输送带(20)的进料端相配于该进料口(11)、最下层的输送带(20)的出料端和该出料口(12)相配，且位于上层的输送带(20)的出料端相配于位于下层的输送带(20)的进料端;
所述输送带(20)的下方均设有通风管(21)，通风管(21)左端开口、右端封闭，且通风管(21)上设有开口朝上的匀风口(211);
所述壳体(10)的左侧壁上设有进风口(13)、右侧壁上设有出风口(14)，进风口(13)连接有吹风机(31)、出风口(14)连接有吸风机(32)，且进风口(13)连通通风管(21)的左端;
所述位于最上层的输送带(20)的下部设有电热丝(40);
所述最下层的输送带(20)的出料端和该出料口(12)之间设有粉碎机(50)。
2.根据权利要求1所述的多层污泥风干设备，其特征在于：所述输送带(20)为奇数层。
3.根据权利要求2所述的多层污泥风干设备，其特征在于：所述输送带(20)为7层。
说明书
多层污泥风干设备
技术领域
本实用新型涉及环保设备技术领域，尤其是涉及一种多层污泥风干设备。
背景技术
随着工业的快速发展，工业废水的排放量急剧增加，污水处理最终产生的污泥量亦逐年增加。据统计，目前全国每年的污泥产量大约为5000万吨。
污泥处理的主要方法有焚烧、填埋、堆肥等。有的地方随意丢弃污泥，对环境造成严重的二次污染，但焚烧污泥耗资巨大。因此，急需开发一种节能环保的污泥干化设备。
发明内容
本实用新型的目的是提供一种多层污泥风干设备，它具有能够较好的干化污泥，且较为节能环保的特点。
本实用新型所采用的技术方案是：多层污泥风干设备，包括壳体，该壳体上部设有进料口、下部设有出料口，
所述壳体内设有均呈水平的至少2层输送带，最上层的输送带的进料端相配于该进料口、最下层的输送带的出料端和该出料口相配，且位于上层的输送带的出料端相配于位于下层的输送带的进料端;
所述输送带的下方均设有通风管，通风管左端开口、右端封闭，且通风管上设有开口朝上的匀风口;
所述壳体的左侧壁上设有进风口、右侧壁上设有出风口，进风口连接有吹风机、出风口连接有吸风机，且进风口连通通风管的左端;
所述位于最上层的输送带的下部均设有电热丝;
所述最下层的输送带的出料端和该出料口之间设有粉碎机。
所述输送带为奇数层。
所述输送带为7层。
本实用新型所具有的优点是：能够较好的干化污泥，且节能环保。本实用新型的多层污泥风干设备采用多层输送带输送污泥，在有效的空间里能够尽量延长污泥的行程，有利于污泥的干化;采用风干和加热相结合的方式，使污泥干化效果较佳。即，干化效果较好，且较为节能。
