申请日2016.07.29
公开(公告)日2016.10.26
IPC分类号C02F3/30
摘要
本发明公开了一种农村污水处理的一体化脱氮除磷系统。所述的系统由预处理槽、厌氧池、缺氧池、好氧池和沉淀槽组成。采用分流进水的方式，使污水分别进入到厌氧池和缺氧池中，目的是为了重新分配污水中的碳源，使其得到有效利用。同时，在厌氧池和缺氧池之间设置内回流系统，使反硝化除磷菌在厌氧和缺氧条件交替的环境下实现反硝化除磷作用。此外，将好氧池内的硝化液和沉淀槽内的活性污泥回流至缺氧池而不是厌氧池，在缺氧池内进行反硝化除磷作用，在实现除磷效果的同时，减少了亚硝酸盐氮和硝酸盐氮在污水中的含量，降低亚硝酸盐氮和硝酸盐氮对厌氧释磷反应的抑制作用，使反硝化除磷菌能够在厌氧条件下充分释磷，提高系统的脱氮除磷效率。
权利要求书

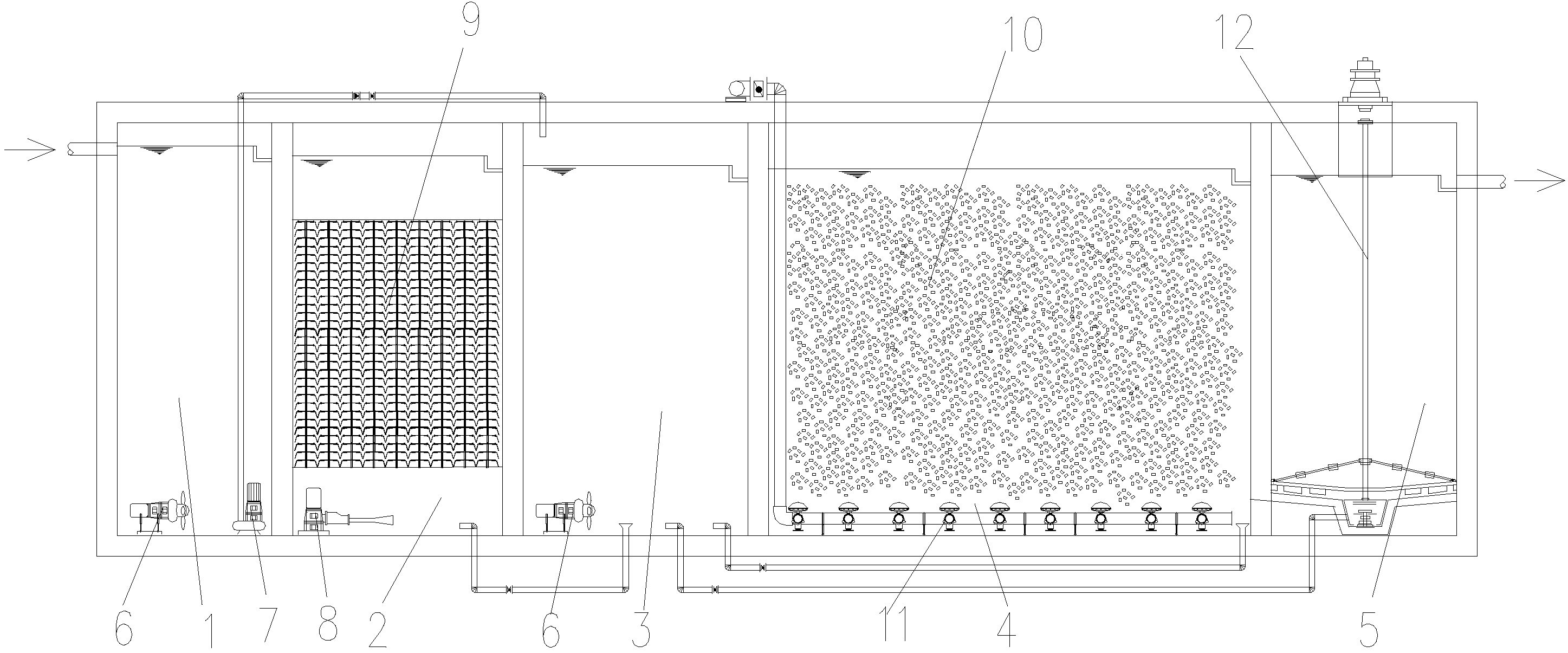

1.一种农村污水处理的一体化脱氮除磷系统，其特征在于，所述的系统由隔水挡墙分隔并依次连接的下述各单元组成：预处理槽、厌氧池、缺氧池、好氧池和沉淀槽;其中，各单元一体设置，所述的系统外壳采用钢板或水泥板材制作;各单元之间通过溢流装置连接。
2.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在厌氧池与缺氧池之间设有内回流系统;
在缺氧池与好氧池之间设有硝化液回流系统;
缺氧池与沉淀槽之间设有污泥回流系统，以将沉淀池的活性污泥通过污泥回流系统回流至缺氧池。
3.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在预处理槽中安装潜水泵，用于将一部分污水分流进入到缺氧池。
4.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在沉淀槽内安装刮泥设备，在所述的沉淀槽内设置有沉泥斗;所述的刮泥设备将活性污泥刮入沉泥斗内。
5.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在预处理槽和/或缺氧池内安装一个或多个机械搅拌装置。
6.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在所述的厌氧池内安装半软性填料，填料体积占池容的50%-70%，用支架支撑;同时在厌氧池底安装一个或多个射流式搅拌装置。
7.根据权利要求1所述的一体化脱氮除磷系统，其特征在于，在所述的好氧池内设置有移动式悬浮载体;所述的移动式悬浮载体占池容的20%-30%，载体比重为0.97-0.98kg/m3，孔隙率在90%以上，比表面积大于500m2/m3;
在好氧池内安装曝气装置。
说明书
农村污水处理的一体化脱氮除磷系统
技术领域
本发明涉及一种适用于农村污水处理的一体化脱氮除磷系统。
背景技术
随着我国城镇化进程的日益加快，农村地区的人民生活水平不断提高，用水量逐年提高，同时增加了农村污水的排放量。如果没有相应的污水处理系统对这类污水进行处理，大量的氮、磷等营养物质、农药以及其他有机物直接排入农渠、河流和湖泊中，将会使水体中的藻类获得丰富的营养而急剧增长，严重的会使水体缺氧、水质恶化，出现黑臭现象，这对生态环境和人体健康产生很大的危害。因此，配套的农村污水处理系统建设显得尤为重要，同时也是预防自然水体污染、防止黑臭现象发生的关键步骤。
目前，农村污水的处理因受地理位置等因素的制约，难以并入城市管网，需要就地处理，同时还要少占用农村土地面积，因此，结构紧凑、运行方便、占地面积小、出水水质高的污水处理系统亟待开发，这将对农村污水处理具有良好的实际意义。
发明内容
为克服上述缺陷，本发明的目的在于提出了一种占地面积小、维护方便的适用于农村污水处理的一体化脱氮除磷系统。
为达到上述目的，本发明的农村污水处理的一体化脱氮除磷系统，所述的系统由隔水挡墙分隔并依次连接的下述各单元组成：预处理槽、厌氧池、缺氧池、好氧池和沉淀槽;各单元之间通过溢流装置连接;各单元一体设置，所述的系统外壳采用钢板或水泥板材制作。
较佳的，在厌氧池与缺氧池之间设有内回流系统;
在缺氧池与好氧池之间设有硝化液回流系统;
缺氧池与沉淀槽之间设有污泥回流系统，用以将沉淀池的活性污泥通过污泥回流系统回流至缺氧池。
较佳的，在预处理槽中安装潜水泵，用于将一部分污水分流进入到缺氧池。
较佳的，在沉淀槽内安装刮泥设备，在所述的沉淀槽内设置有沉泥斗;所述的刮泥设备将活性污泥刮入沉泥斗内。
较佳的，在预处理槽、缺氧池内分别安装一个或几个机械搅拌装置。
较佳的，在所述的厌氧池内安装半软性填料，填料体积占池容的50%-70%，用支架支撑;同时在厌氧池底安装一个或多个射流式搅拌装置。
较佳的，在所述的好氧池内设置有移动式悬浮载体;所述的移动式悬浮载体占池容的20%-30%，载体比重为0.97-0.98kg/m3，孔隙率在90%以上，比表面积大于500m2/m3;在好氧池内安装曝气装置。
本发明工艺简单，仅设置了预处理槽、厌氧池、缺氧池、好氧池和沉淀槽，并分别在厌氧池和好氧池内安装、投加了半软填料和移动式悬浮载体，将生物膜与活性污泥两种工艺有机地结合在一起。该系统采用分流进水的方式，使农业污水中有限的碳源得到了充分利用，不仅提高了系统的抗负荷能力及系统的反硝化除磷能力，而且在处理低碳源农业污水时，无需投加或者少投加碳源即可获得较高的脱氮除磷效率，氨氮去除率达98%，总氮去除率在95%以上，总磷去除率达95%。
