申请日2016.08.08
公开(公告)日2017.02.15
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型提供喷水纺织废水循环系统，它包括有集水槽，集水槽与喷水纺织设备的排水管相连接，集水槽出口与一次处理池一端相连接，集水槽与一次处理池的连接处设有挡栅，一次处理池内设有抽泥泵;一次处理池另一端设有二次连接管，二次连接管入口位于一次处理池内腔中部，二次连接管出口与二次处理池顶部入口相连接，二次处理池顶部顶部设有搅拌器，一次处理池内腔顶部设有抽气管，抽气管出口与二次处理池底部的曝气管相连接，二次处理池上部一侧与净水池连接，净水池通过循环管与喷水纺织设备相连接。采用本方案后的处理效果好，节能、环保。
权利要求书

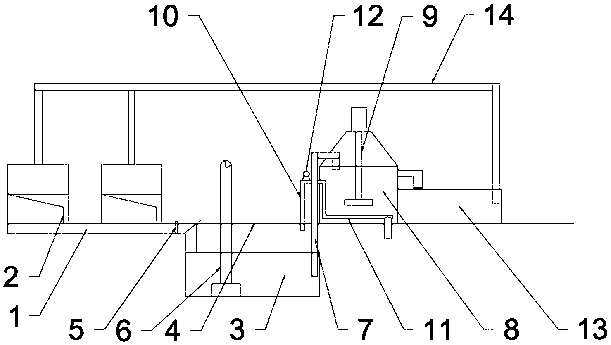

1.喷水纺织废水循环系统，其特征在于：它包括有集水槽(1)，集水槽(1)与喷水纺织设备的排水管(2)相连接，集水槽(1)出口与一次处理池(3)一端相连接，一次处理池(3)由车间外侧的地面下挖形成，集水槽(1)与一次处理池(3)的连接处设有挡栅(5)，一次处理池(3)内设有抽泥泵(6);一次处理池(3)另一端设有二次连接管(7)，二次连接管(7)入口位于一次处理池(3)内腔中部，二次连接管(7)出口与二次处理池(8)顶部入口相连接，二次处理池(8)顶部顶部设有搅拌器(9)，一次处理池(3)内腔顶部设有抽气管(10)，抽气管(10)出口与二次处理池(8)底部的曝气管(11)相连接，抽气管(10)上设有抽风机(12)，二次处理池(8)上部一侧与净水池(13)连接，净水池(13)通过循环管(14)与喷水纺织设备相连接。
2.根据权利要求1所述的喷水纺织废水循环系统，其特征在于：一次处理池(3)顶部通过盖板(4)扣合形成密封。
3.根据权利要求1所述的喷水纺织废水循环系统，其特征在于：集水槽(1)由车间内的地面下挖形成。
4.根据权利要求1所述的喷水纺织废水循环系统，其特征在于：挡栅(5)由垂直档栅和斜档栅构成，垂直档栅安装在喷水纺织一侧集水槽(1)内，斜档栅活动嵌装在集水槽(1)与一次处理池(3)的连接转角处。
说明书
喷水纺织废水循环系统
技术领域
本实用新型涉及喷水织机技术领域，尤其是指一种喷水纺织废水循环系统。
背景技术
喷水织机是将水作为载体，传送纬丝通过织口而织布的，现有的喷水织机在生产中纬丝传送后，大部分的水直接作为污水排放掉了，而据测算，喷水织机每次投纬所用的水量中，根据纬丝种类和开口大小的不同，约有10% ～ 20% 的水被布面吸收，20% ～ 30% 的水飞溅到织口四周，其余占绝大部分的50% ～ 70% 的水则喷到织机下游的集水槽通过落水管流到水沟和污水一起进行处理再排放了，而这50% ～ 70% 的水是干净的未经任何污染的，直接被当做污水被排放造成了水资源的浪费和污水处理量的增大。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种处理效果好，节能、环保的喷水纺织废水循环系统。
为实现上述目的，本实用新型所提供的技术方案为：喷水纺织废水循环系统，它包括有集水槽，集水槽与喷水纺织设备的排水管相连接，集水槽出口与一次处理池一端相连接，一次处理池由车间外侧的地面下挖形成，集水槽与一次处理池的连接处设有挡栅，一次处理池内设有抽泥泵;一次处理池另一端设有二次连接管，二次连接管入口位于一次处理池内腔中部，二次连接管出口与二次处理池顶部入口相连接，二次处理池顶部顶部设有搅拌器，一次处理池内腔顶部设有抽气管，抽气管出口与二次处理池底部的曝气管相连接，抽气管上设有抽风机，二次处理池上部一侧与净水池连接，净水池通过循环管与喷水纺织设备相连接。
所述的一次处理池顶部通过盖板扣合形成密封。
所述的集水槽由车间内的地面下挖形成。
所述的挡栅由垂直档栅和斜档栅构成，垂直档栅安装在喷水纺织一侧集水槽内，斜档栅活动嵌装在集水槽与一次处理池的连接转角处。
本实用新型在采用上述方案后，喷水纺织设备产生的废水通过排水管排入集水槽，再由集水槽统一收集排入一次处理池，在进入一次处理池前通过垂直档栅和斜档栅双重去除较大的杂质，垂直档栅为栅栏状，斜档栅为网状;一次处理后的废水通过二次连接管进入二次处理池，一次处理池处理时产生的废气通过抽风机抽入二次处理池，这种方式既可以对废气进行处理，又可以通过这些废气进行曝气使二次处理池在处理时反应更快速，处理效果更好，处理后的清水进入净水池，再通过循环管供给喷水纺织设备使用;采用本方案后的处理效果好，节能、环保。
