申请日2016.08.24
公开(公告)日2017.04.19
IPC分类号C02F11/00; C10L5/46
摘要
本实用新型公开了一种新型河道污泥处理装置，包括污泥处理池、污泥储料仓、下料器、预热器、水热反应器、厌氧反应罐、压滤机、沼渣槽、生物质燃料棒成型机和锅炉，污泥处理池中设备有第一隔层和第二隔层，第一隔层和第二隔层将污泥处理池分隔为生物选择池、缺氧池和主反应池，压滤机还依次连接沼液池和污水处理池，厌氧反应罐依次连接沼气罐和沼气提纯装置，水热反应器采用一级水热反应器和二级水热反应器两级串联。本实用新型环保、安全可靠，资源化程度高、能源消耗低，减轻了日益增加的环境压力，沉淀效果好，占地省、投资低，设置有推流装置和可升降的滗水装置，实现了连续进水间歇排水的周期循环运行，集曝气沉淀、排水于一体。

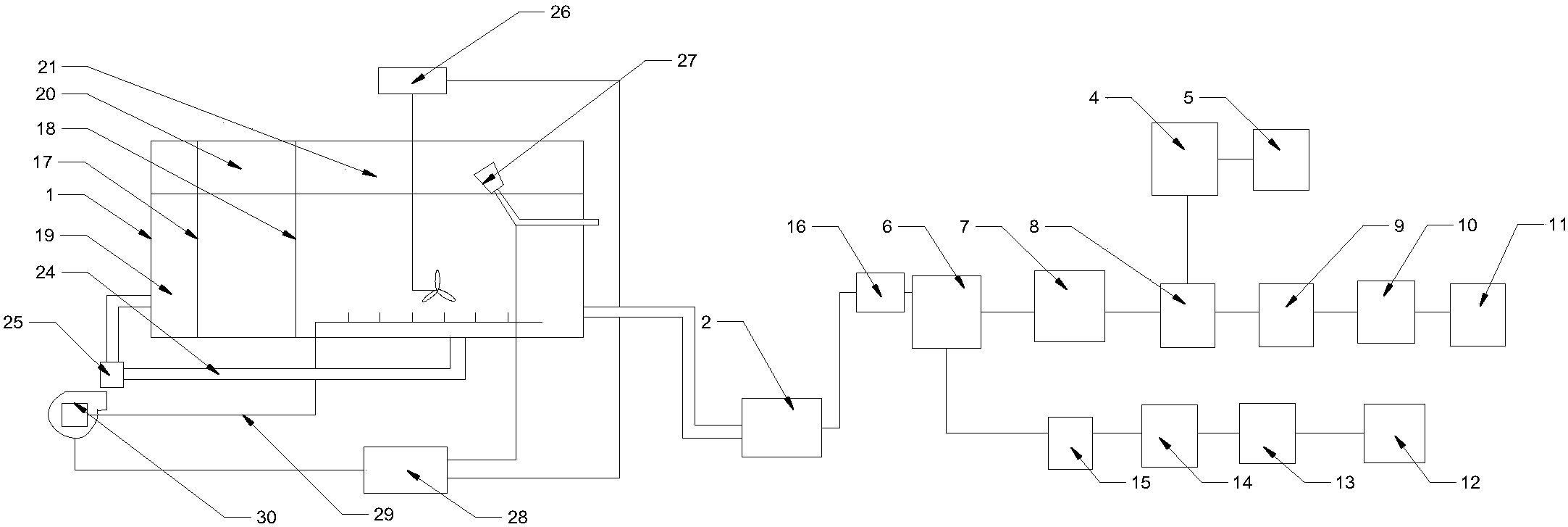

摘要附图
权利要求书
1.一种新型河道污泥处理装置，其特征在于，包括污泥处理池、污泥储料仓(2)、下料器(3)、预热器(16)、水热反应器、厌氧反应罐(8)、压滤机(9)、沼渣槽(13)、生物质燃料棒成型机(14)和锅炉(15)，所述污泥处理池(1)、污泥储料仓(2)、下料器(3)、预热器(16)、水热反应器、厌氧反应罐(8)、压滤机(9)、沼渣槽(13)、生物质燃料棒成型机(14)和锅炉(15)依次连接;所述污泥处理池(1)中设备有第一隔层(17)和第二隔层(18)，所述第一隔层(17)和第二隔层(18)将污泥处理池(1)分隔为生物选择池(19)、缺氧池(20)和主反应池(21)，所述生物选择池(19)和主反应池(21)之间设有回流管道(24)，所述回流管道(24)上设置有回流泵(25)，所述主反应池(21)内设置有推流装置(26)和滗水装置(27)，推流装置(26)和滗水装置(27)分别与智能控制器(28)连接;主反应池(21)的池底设置一根进气管(29)，进气管(29)与设置在主反应池(21)外的气泵(30)连接，气泵(30)连接智能控制器(28);所述压滤机(9)还依次连接沼液池(10)和污水处理池，厌氧反应罐(8)依次连接沼气罐(4)和沼气提纯装置(5)，所述水热反应器采用一级水热反应器(6)和二级水热反应器(7)两级串联;所述锅炉(15)与水热反应器相连。
2.根据权利要求1所述的新型河道污泥处理装置，其特征在于，所述沼渣槽(13)还连接有机复合肥合成罐(12)。
3.根据权利要求1所述的新型河道污泥处理装置，其特征在于，所述第一隔层(17)的顶部设置有第一滤网。
4.根据权利要求1所述的新型河道污泥处理装置，其特征在于，所述第二隔层(18)的底部设置有第二滤网。
5.根据权利要求1所述的新型河道污泥处理装置，其特征在于，所述进气管(29)上设置有多个排气孔。
说明书
一种新型河道污泥处理装置
技术领域
本实用新型涉及环保设备技术领域，具体是一种新型河道污泥处理装置。
背景技术
进入污水处理厂的污水经处理后，达标对外排放，但留下了污泥，该污泥不仅含水量高，易腐败，散发强烈臭味，而且含有大量微生物以及重金属。污泥的高含水量、强烈臭味、含大量有害微生物，对生态环境造成严重的危害。
随着我国经济不断的发展，工业与城市污水的量也越来越大，因此产生的污泥量也日益增多。当前，我国城市污泥处理工艺设备发展严重滞后，城市污泥绝大部分未能得到妥善处理和处置，对环境形成二次污染。
要从根本上彻底解决污泥的安全、环保、卫生问题，必须全面处理前述的“污泥的高含水量、强烈臭味、含大量有害微生物”等问题，并且将处理后得到的废渣进行资源化利用。为了实现污泥处理的目的，现国内常采用污泥的浓缩、消化与化学调理、干化与干燥去除水、焚烧等工艺对污泥进行处理。其中污泥焚烧处理法要消耗大量能源，并且排放大量二恶英等有害气体，对环境造成二次污染，且处理后得到的废渣没有加以利用。
实用新型内容
本实用新型的目的在于提供一种成本低、能耗低的新型河道污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种新型河道污泥处理装置，包括污泥处理池、污泥储料仓、下料器、预热器、水热反应器、厌氧反应罐、压滤机、沼渣槽、生物质燃料棒成型机和锅炉，所述污泥处理池、污泥储料仓、下料器、预热器、水热反应器、厌氧反应罐、压滤机、沼渣槽、生物质燃料棒成型机和锅炉依次连接;所述污泥处理池中设备有第一隔层和第二隔层，所述第一隔层和第二隔层将污泥处理池分隔为生物选择池、缺氧池和主反应池，所述生物选择池和主反应池之间设有回流管道，所述回流管道上设置有回流泵，所述主反应池内设置有推流装置和滗水装置，推流装置和滗水装置分别与智能控制器连接;主反应池的池底设置一根进气管，进气管与设置在主反应池外的气泵连接，气泵连接智能控制器;所述压滤机还依次连接沼液池和污水处理池，厌氧反应罐依次连接沼气罐和沼气提纯装置，所述水热反应器采用一级水热反应器和二级水热反应器两级串联;所述锅炉与水热反应器相连。
作为本实用新型进一步的方案：所述沼渣槽还连接有机复合肥合成罐。
作为本实用新型进一步的方案：所述第一隔层的顶部设置有第一滤网。
作为本实用新型进一步的方案：所述第二隔层的底部设置有第二滤网。
作为本实用新型再进一步的方案：所述进气管上设置有多个排气孔。
与现有技术相比，本实用新型的有益效果是：
本实用新型环保、安全可靠，资源化程度高、能源消耗低，减轻了日益增加的环境压力，为社会节约了巨大的资源，沉淀效果好，布置紧凑、占地省、投资低，设置有推流装置和可升降的滗水装置，实现了连续进水间歇排水的周期循环运行，集曝气沉淀、排水于一体。
