申请日2016.08.23
公开(公告)日2016.12.07
IPC分类号C02F1/00
摘要
本申请提供一种格栅池烟草污水悬浮物收集分离池，包括：格栅池;通过隔离壁与所述格栅池相邻的蓄水池;格栅机，所述格栅机的一端深入格栅池内，另一端悬空设置在所述格栅池外部;设置于所述格栅机的悬空端的正下方的杂质收集装置;所述隔离壁上设置有过水口;设置在所述过水口上的闸门，闸门执行器，用于当获取到预设信号后，控制所述闸门开启，穿过所述过水口的导流板，所述导流板位于格栅池的一端位于所述格栅机的正上方，所述导流板位于蓄水池的一端的高度高于其位于格栅池一端的高度;设置在所述蓄水池内的液位开关，用于当检测到蓄水池内的液位高于第一预设值时，输出的预设信号。有效防止了进水口被堵塞的情况。

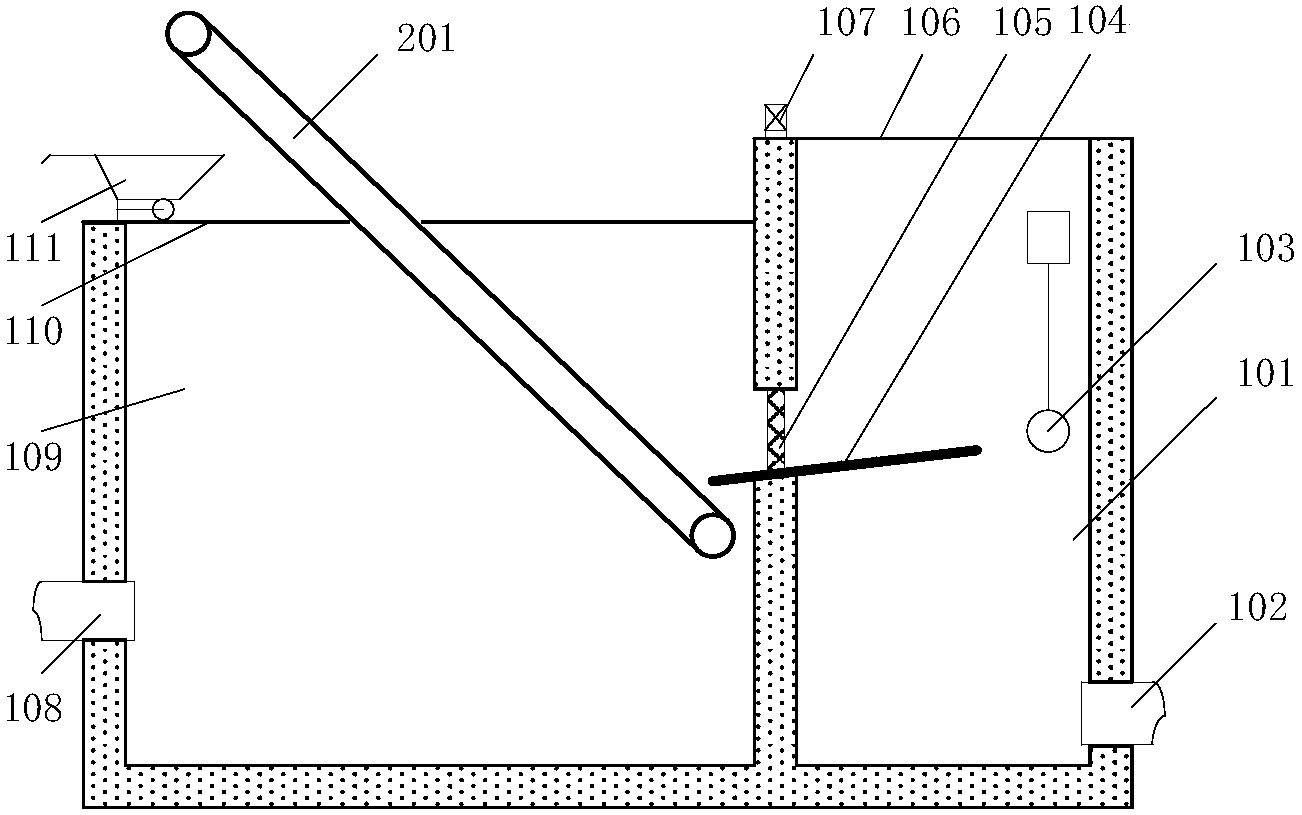

摘要附图
权利要求书
1.一种格栅池烟草污水悬浮物收集分离池，其特征在于，包括：
格栅池;
通过隔离壁与所述格栅池相邻的蓄水池;
设置在格栅池内的格栅机，所述格栅机的一端深入格栅池内，另一端悬空设置在所述格栅池外部;
设置于所述格栅机的悬空端的正下方的杂质收集装置;
所述隔离壁上设置有过水口;
设置在所述过水口上的闸门，当所述闸门开启时，所述格栅池与所述蓄水池之间通过过水口连通，当所述闸门关闭时所述格栅池与蓄水池相隔离;
闸门执行器，用于当获取到预设信号后，控制所述闸门开启，否则，控制所述闸门保持关闭状态;
穿过所述过水口且垂直方向上倾斜设置在所述格栅池与蓄水池之间的导流板，所述导流板位于格栅池的一端位于所述格栅机的正上方，所述导流板位于蓄水池的一端的高度高于其位于格栅池一端的高度，所述导流板用于当所述闸门开启时，对由蓄水池流入格栅池内的液体进行引流;
设置在所述蓄水池内的液位开关，用于当检测到蓄水池内的液位高于第一预设值时，向所述闸门执行器输出用于控制所述闸门开启的预设信号;
设置在所述蓄水池远离隔离壁一侧的进水口。
2.根据权利要求1所述的格栅池烟草污水悬浮物收集分离池，其特征在于，所述格栅机上设置有传送网带，所述传送网带用于对由导流板落下的液体进行过滤，并带动过滤出的杂质落入所述杂质回收装置。
3.根据权利要求2所述的格栅池烟草污水悬浮物收集分离池，其特征在于，所述格栅机位于所述杂质回收装置的正上方的位置处设置有刮板，所述刮板用于清理所述传送网带上的杂质。
4.根据权利要求2所述的格栅池烟草污水悬浮物收集分离池，其特征在于，所述格栅机位于所述杂质回收装置的正上方的位置处设置有滚轮刷，所述滚轮刷用于对所述传送网带上的杂质进行清理，所述滚轮刷的转动方向与所述传送网带的运动方向相反，且与所述格栅机同步停、启。
5.根据权利要求2所述的格栅池烟草污水悬浮物收集分离池，其特征在于，还包括：
格栅机控制器，用于当检测到闸门开启时输出用于控制格栅机启动的控制信号。
6.根据权利要求1所述的格栅池烟草污水悬浮物收集分离池，其特征在于，所述导流板包括底板和设置于底板两侧的两个侧板。
7.根据权利要求1所述的格栅池烟草污水悬浮物收集分离池，其特征在于，还包括：
设置在所述出水口的滤网;
设置在所述格栅池内的液位检测单元，当检测到所述格栅池内的液位高于所述出水口时，输出用于表征更换滤网的控制信号;
滤网更换机构，所述滤网更换机构上设置有多个滤网，用于当获取到用于更换滤网的控制信号后，自动更换设置于所述出水口处的滤网。
说明书
一种格栅池烟草污水悬浮物收集分离池
技术领域
本发明涉及污水处理技术领域，具体涉及一种格栅池烟草污水悬浮物收集分离池。
背景技术
烟草工业企业污水处理站格栅池污水分离漂浮物的办法，通常采用回转式格栅机捞取污水中的悬浮物。
烟草工业企业污水主要为清洗烟梗产生的，该生产污水的特点为污水中含有烟沫、碎烟梗等悬浮物，日常产生量少，由于污水流量小，污水流动产生的动能小，部分在格栅池的污水进口集聚结壳，堵塞污水进口，需要定期人工打捞，不仅浪费人力物力，还容易造成下道工序潜水泵堵塞。
发明内容
有鉴于此，本发明实施例提供一种格栅池烟草污水悬浮物收集分离池，以解决蓄水池上的进水口容易堵塞的问题。
为实现上述目的，本发明实施例提供如下技术方案：
一种格栅池烟草污水悬浮物收集分离池，包括：
格栅池;
通过隔离壁与所述格栅池相邻的蓄水池;
设置在格栅池内的格栅机，所述格栅机的一端深入格栅池内，另一端悬空设置在所述格栅池外部;
设置于所述格栅机的悬空端的正下方的杂质收集装置;
所述隔离壁上设置有过水口;
设置在所述过水口上的闸门，当所述闸门开启时，所述格栅池与所述蓄水池之间通过过水口连通，当所述闸门关闭时所述格栅池与蓄水池相隔离;
闸门执行器，用于当获取到预设信号后，控制所述闸门开启，否则，控制所述闸门保持关闭状态;
穿过所述过水口且垂直方向上倾斜设置在所述格栅池与蓄水池之间的导流板，所述导流板位于格栅池的一端位于所述格栅机的正上方，所述导流板位于蓄水池的一端的高度高于其位于格栅池一端的高度，所述导流板用于当所述闸门开启时，对由蓄水池流入格栅池内的液体进行引流;
设置在所述蓄水池内的液位开关，用于当检测到蓄水池内的液位高于第一预设值时，向所述闸门执行器输出用于控制所述闸门开启的预设信号;
设置在所述蓄水池远离隔离壁一侧的进水口。
优选的，上述格栅池烟草污水悬浮物收集分离池中，所述格栅机上设置有传送网带，所述传送网带用于对由导流板落下的液体进行过滤，并带动过滤出的杂质落入所述杂质回收装置。
优选的，上述格栅池烟草污水悬浮物收集分离池中，所述格栅机位于所述杂质回收装置的正上方的位置处设置有刮板，所述刮板用于清理所述传送网带上的杂质。
优选的，上述格栅池烟草污水悬浮物收集分离池中，所述格栅机位于所述杂质回收装置的正上方的位置处设置有滚轮刷，所述滚轮刷用于对所述传送网带上的杂质进行清理，所述滚轮刷的转动方向与所述传送网带的运动方向相反，且与所述格栅机同步停、启。
优选的，上述格栅池烟草污水悬浮物收集分离池中，还包括：
格栅机控制器，用于当检测到闸门开启时输出用于控制格栅机启动的控制信号。
优选的，上述格栅池烟草污水悬浮物收集分离池中，所述导流板包括底板和设置于底板两侧的两个侧板。
优选的，上述格栅池烟草污水悬浮物收集分离池中，所述导流板的位于所述蓄水池内的侧板的顶部边沿高度不低于所述第一预设值。
优选的，上述格栅池烟草污水悬浮物收集分离池中，还包括：
设置在所述出水口的滤网;
设置在所述格栅池内的液位检测单元，当检测到所述格栅池内的液位高于所述出水口时，输出用于表征更换滤网的控制信号;
滤网更换机构，所述滤网更换机构上设置有多个滤网，用于当获取到用于更换滤网的控制信号后，自动更换设置于所述出水口处的滤网。
基于上述技术方案，当本申请上述实施例公开的格栅池烟草污水悬浮物收集分离池工作时，通过所述进水口向所述蓄水池内注入所需处理的污水，通过所述液位开关实时监测所述蓄水池内的液位高度，当所述蓄水池内的液位高度高于第一预设值时，所述液位开关向所述闸门执行器输出一用于控制所述闸门开启的控制信号，当所述闸门开启以后，所述蓄水池内的水沿所述导流板进入所述格栅池内，由于所述导流板位于蓄水池内一端的高度高于其位于格栅一端的高度，因此，污水在沿所述导流板流入格栅池内时，会具有一定落差，使得流入格栅池内的污水具有一定的动能，使其不易在污水口集聚结壳，进而，有效防止了进水口被堵塞的情况。
