申请日2016.08.23
公开(公告)日2017.01.25
IPC分类号B01D21/02
摘要
一种促进实验室污泥回流装置，包括沉淀池，带有搅拌装置的搅拌池，桨片，穿孔基座，转动杆，连接件，固定管，重物及蠕动泵，所述搅拌池和沉淀池上部通过管道连接，搅拌池底部与沉淀池底部由回流管连接，回流管上安装有蠕动泵;所述固定管竖直置于沉淀池中心，与排污口相通;所述穿孔基座固定在沉淀池顶部，传动杆为两部分，之间通过连接件连接，一部分穿过穿孔基座，另一部分置于沉淀池内的固定管中，穿过穿孔基座的传动杆端部与转动的桨片间隔接触，固定管内的传动杆末端连接重物，所述桨片固定在搅拌装置的搅拌杆上，桨片的高度刚好与传动杆静止状态碰触。其优点是：结构简单，安装方便，成本低，效率高。

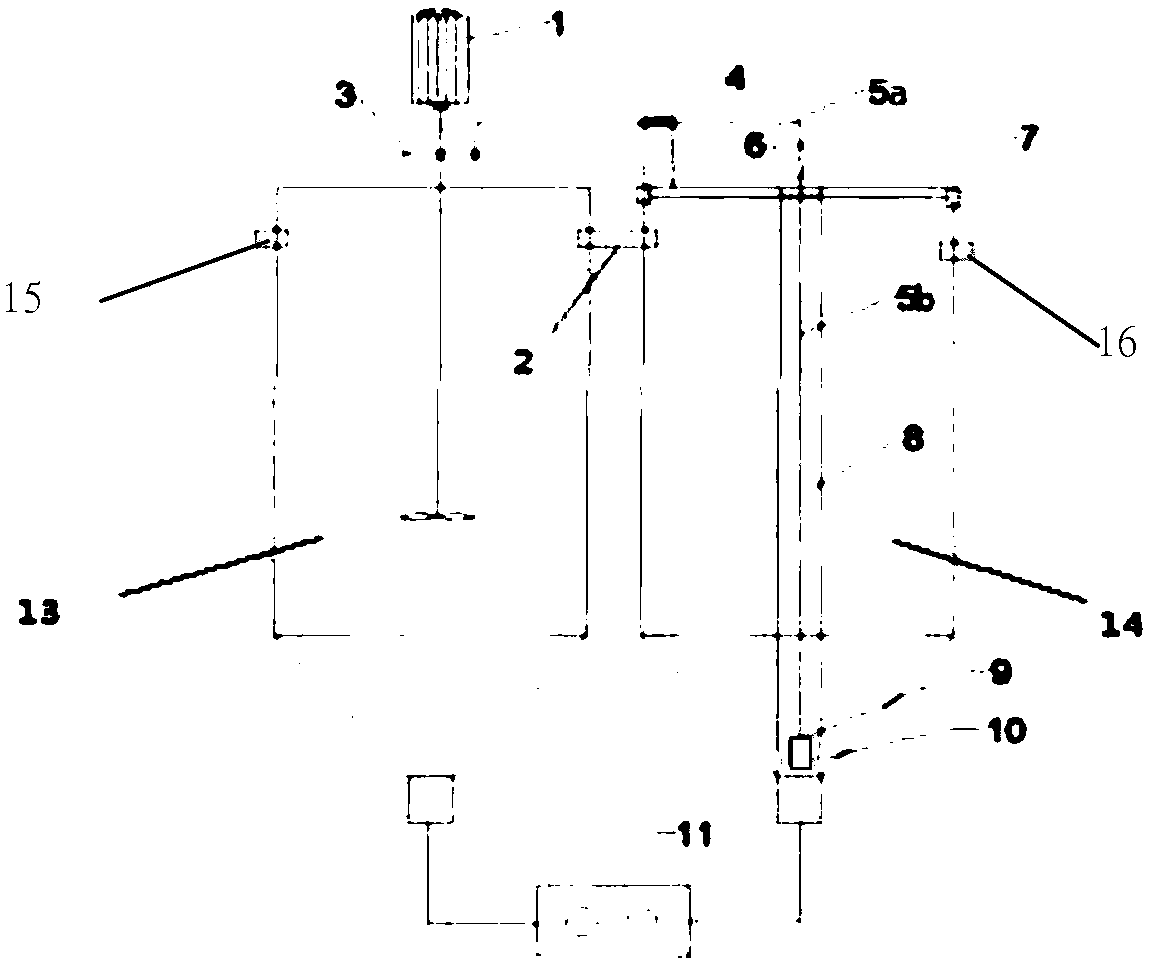

摘要附图
权利要求书
1.一种促进实验室污泥回流装置，包括沉淀池，带有搅拌装置的搅拌池，其特征在于：还包括桨片，穿孔基座，转动杆，连接件，固定管，重物及蠕动泵，所述搅拌池和沉淀池上部通过管道连接，搅拌池底部与沉淀池底部由回流管连接，回流管上安装有蠕动泵;所述固定管竖直置于沉淀池中心，与排污口相通;所述穿孔基座固定在沉淀池顶部，传动杆为两部分，之间通过连接件连接，一部分穿过穿孔基座，另一部分置于沉淀池内的固定管中，穿过穿孔基座的传动杆端部与转动的桨片间隔接触，固定管内的传动杆末端连接重物，所述桨片固定在搅拌装置的搅拌杆上，桨片的高度刚好与传动杆静止状态碰触。
2.根据权利要求1所述一种促进实验室污泥回流装置，其特征在于:所述传动杆的两部分为冂字型的传动杆和竖直传动杆，桨片旋转时碰触一次冂字型的传动杆一端，使竖直传动杆上下往复运动一个周期。
3.根据权利要求1或2所述一种促进实验室污泥回流装置，其特征在于:所述传动杆为圆柱型，并为实心，其直径小于固定管内径。
4.根据权利要求1所述一种促进实验室污泥回流装置，其特征在于:所述桨片为杆状结构，沿圆周均匀布置，至少两个。
5.据权利要求1所述一种促进实验室污泥回流装置，其特征在于:所述固定管的末端沿圆周方向均匀开有至少两个排污孔;固定管内的竖直传动杆及重物进行活塞式往复的运动，将经过排污孔的污泥挤压到回流管中。
6.根据权利要求1或5所述一种促进实验室污泥回流装置，其特征在于:所述固定管密度大于水。
7.根据权利要求1或5所述一种促进实验室污泥回流装置，所述固定管为塑料管、玻璃管、亚克力管或pvc管。
8.根据权利要求1所述一种促进实验室污泥回流装置，其特征在于:所述连接件为细绳。
说明书
一种促进实验室污泥回流装置
所属技术领域
本实用新型属于污水处理领域，特别涉及一种促进实验室污泥回流装置。
背景技术
在实验室中，基于蠕动泵的传统污泥回流体系，沉淀池底部往往设计成倒椎体，污泥由于受到上方水的压力而贴附在回流管口周围，仅仅留下一个小孔回流水而不是泥水混合物。大量污泥滞留在沉淀池中，污泥回流量往往达不到实验预设水平，造成污水处理效果不好。
发明内容
为了克服现有的回流体系的不足,针对上述存在的技术问题，为了解决在处理污水的过程中，污泥回流不畅的问题。本实用新型提供一种促进实验室污泥回流装置，其与搅拌装置关联，利用搅拌机的一部分动能促进污泥回流。
本实用新型解决其技术问题所采用的技术方案是：
一种促进实验室污泥回流装置，包括沉淀池，带有搅拌装置的搅拌池，桨片，穿孔基座，转动杆，连接件，固定管，重物及蠕动泵，所述搅拌池和沉淀池上部通过管道连接，搅拌池底部与沉淀池底部由回流管连接，回流管上安装有蠕动泵;所述固定管竖直置于沉淀池中心，与排污口相通;所述穿孔基座固定在沉淀池顶部，传动杆为两部分，之间通过连接件连接，一部分穿过穿孔基座，另一部分置于沉淀池内的固定管中，穿过穿孔基座的传动杆端部与转动的桨片间隔接触，固定管内的传动杆末端连接重物，所述桨片固定在搅拌装置的搅拌杆上，桨片的高度刚好与传动杆静止状态碰触。
所述传动杆的两部分为冂字型的传动杆和竖直传动杆，桨片旋转时碰触一次冂字型的传动杆一端，使竖直传动杆上下往复运动一个周期。
所述传动杆为圆柱型，并为实心，其直径小于固定管内径。
所述桨片为杆状结构，沿圆周均匀布置，至少两个。
所述固定管的末端沿圆周方向均匀开有至少两个排污孔;固定管内的竖直传动杆及重物进行活塞式往复的运动，将经过排污孔的污泥挤压到回流管中。
所述固定管密度大于水。
所述固定管为塑料管、玻璃管、亚克力管或pvc管。
所述连接件为细绳。
本实用新型的优点是：结构简单，安装方便，成本低，效率高。
