申请日2016.07.08
公开(公告)日2017.06.09
IPC分类号C02F9/14
摘要
本实用新型公开了污水生物处理装置，初沉池、调节池、反应池、厌氧池、好氧池、标准排放口通过管道依次相连，在调节池前端设置格栅，在调节池一侧设置曝气区，在调节池内设置调节池搅拌装置，在调节池一侧设置液位传讯器，调节池与废水提升泵相连，反应池内设置反应池搅拌装置，反应池与反应液储存灌相连，厌氧池的底端设置污泥反应区，在污泥反应区上方设置气液固三相分离器，在气液固三相分离器上方设置气室，在好氧池底端设置生物填料层，标准排放口连接应急水池。本实用新型工艺流程简单、使用寿命长、投资费用少、操作维护方便、运行成本低、处理效果稳定。

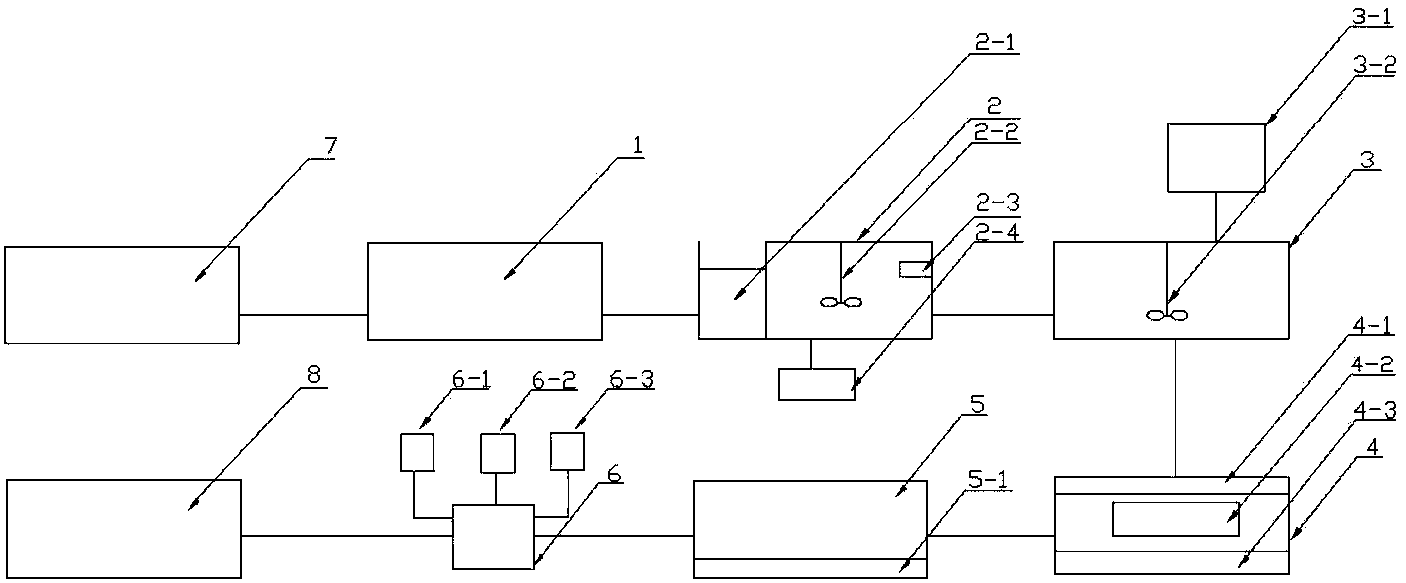

摘要附图
权利要求书
1.污水生物处理装置，其特征在于：包括初沉池、调节池、曝气区、调节池搅拌装置、液位传讯器、废水提升泵、反应池、反应液储存灌、反应池搅拌装置、厌氧池、气室、气液固三相分离器、污泥反应区、好氧池、生物填料层、标准排放口、PH在线控制仪、超声波明渠流量计、COD在线分析仪、格栅井和应急水池;初沉池、调节池、反应池、厌氧池、好氧池、标准排放口通过管道依次相连，在调节池前端设置格栅井，在调节池一侧设置曝气区，在调节池内设置调节池搅拌装置，在调节池一侧设置液位传讯器，调节池与废水提升泵相连，反应池内设置反应池搅拌装置，反应池与反应液储存灌相连，厌氧池的底端设置污泥反应区，在污泥反应区上方设置气液固三相分离器，在气液固三相分离器上方设置气室，在好氧池底端设置生物填料层，标准排放口连接应急水池，所述的厌氧池为封闭的，在所述的标准排放口上设置PH在线控制仪、超声波明渠流量计和COD在线分析仪。
说明书
污水生物处理装置
技术领域
本实用新型属于污水处理领域，具体来说涉及污水生物处理装置。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
实用新型内容
为了克服现有技术的不足，本实用新型的目的是提供污水生物处理装置。
因此，本实用新型的技术方案如下：
污水生物处理装置，包括初沉池、调节池、曝气区、调节池搅拌装置、液位传讯器、废水提升泵、反应池、反应液储存灌、反应池搅拌装置、厌氧池、气室、气液固三相分离器、污泥反应区、好氧池、生物填料层、标准排放口、PH在线控制仪、超声波明渠流量计、COD在线分析仪、格栅井和应急水池;初沉池、调节池、反应池、厌氧池、好氧池、标准排放口通过管道依次相连，在调节池前端设置格栅井，在调节池一侧设置曝气区，在调节池内设置调节池搅拌装置，在调节池一侧设置液位传讯器，调节池与废水提升泵相连，反应池内设置反应池搅拌装置，反应池与反应液储存灌相连，厌氧池的底端设置污泥反应区，在污泥反应区上方设置气液固三相分离器，在气液固三相分离器上方设置气室，在好氧池底端设置生物填料层，标准排放口连接应急水池。
而且，所述的厌氧池为封闭的。
而且，所述的厌氧池内的污泥反应区内混有厌氧菌。
而且，所述的好氧池的生物填料层表面设置有好氧菌。
而且，在所述的标准排放口上设置PH在线控制仪。
而且，在所述的标准排放口上设置超声波明渠流量计。
而且，在所述的标准排放口上设置COD在线分析仪。
本实用新型的有益效果为：工艺流程简单、使用寿命长、投资费用少、操作维护方便、运行成本低、处理效果稳定。
