申请日2016.07.06
公开(公告)日2016.11.09
IPC分类号B65F9/00; B01D29/01
摘要
本发明涉及一种垃圾渗滤液收集导排装置，属于垃圾中转站垃圾处理设备技术领域，提供了一种结构简单，使用方便，方便处理垃圾渗滤液的垃圾渗滤液收集导排装置，所采用的技术方案为包括设置在压缩设备排污口底部的处理箱，处理箱的顶部设置有污水收集槽，污水收集槽的下方设置有导流板，导流板的下方设置有倾斜过滤板，倾斜过滤板的底部设置有排污通道，排污通道的底部设置有排污漏斗，排污漏斗与排污管道相连接，处理箱的下部设置有排污小车，处理箱的箱壁上设置有排污门，排污小车的上方设置有收集漏斗，收集漏斗固定在处理箱的箱壁上，收集漏斗位于倾斜过滤板的下料口下方;本发明广泛用于垃圾渗滤液的收集。

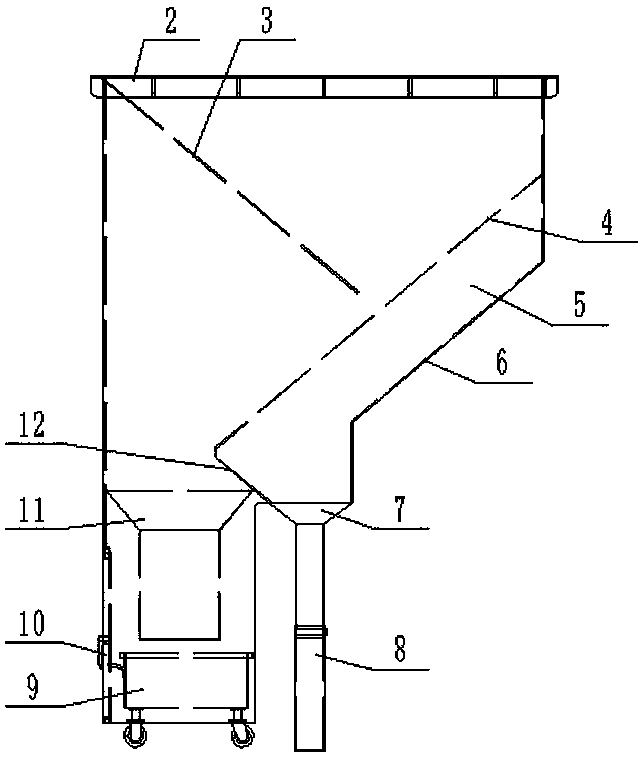

摘要附图
权利要求书
1.垃圾渗滤液收集导排装置，其特征在于：包括设置在压缩设备排污口底部的处理箱，所述处理箱的顶部设置有污水收集槽，所述污水收集槽的下方设置有导流板，所述导流板固定在处理箱的箱壁上，所述导流板的下方设置有倾斜过滤板，所述倾斜过滤板的底部设置有排污通道，所述排污通道的底部设置有排污漏斗，所述排污漏斗与排污管道相连接，所述处理箱的下部设置有可移动的排污小车，处理箱的箱壁上设置有用于推拉小车的排污门，所述排污小车的上方设置有收集漏斗，所述收集漏斗固定在处理箱的箱壁上，所述收集漏斗位于倾斜过滤板的下料口下方。
2.根据权利要求1所述的垃圾渗滤液收集导排装置，其特征在于：所述排污通道主要由倾斜过滤板、处理箱箱壁和挡板围成的倾斜通道，所述挡板固定在倾斜过滤板的端部，所述排污通道底部设置有滤液集液板。
说明书
垃圾渗滤液收集导排装置
技术领域
本发明涉及一种垃圾渗滤液收集导排装置，属于垃圾中转站垃圾处理设备技术领域。
背景技术
由于城市人口的不断扩张，产生的城市生活垃圾也越来越多，大量城市垃圾中转站投入建设，城市垃圾由城市垃圾收集车收集后运至垃圾中转站,在城市垃圾中转站垃圾经压缩后由垃圾转运车运到垃圾处理厂后进行处理，这些垃圾中转站的建立大大减缓了我国城市垃圾的运输量,使城市垃圾得到有效的处理，但与此同时垃圾中转站在运转过程中产生了大量的垃圾渗滤液，目前很多垃圾中转站都没有很好的行之有效的办法，垃圾渗滤液成分复杂、臭味重，如果没有很好的收集导排进行处理而且如果在设备内形成积污，容易腐蚀设备，环境恶化，滋生蚊蝇，造成严重的二次污染，严重影响垃圾中转站内及其周边的空气环境质量，特别对长期在垃圾中转站的工作人员的身心健康造成损害。
发明内容
为解决现有技术存在的技术问题，本发明提供了一种结构简单，使用方便，方便处理垃圾渗滤液的垃圾渗滤液收集导排装置。
为实现上述目的，本发明所采用的技术方案为垃圾渗滤液收集导排装置，包括设置在压缩设备排污口底部的处理箱，所述处理箱的顶部设置有污水收集槽，所述污水收集槽的下方设置有导流板，所述导流板固定在处理箱的箱壁上，所述导流板的下方设置有倾斜过滤板，所述倾斜过滤板的底部设置有排污通道，所述排污通道的底部设置有排污漏斗，所述排污漏斗与排污管道相连接，所述处理箱的下部设置有可移动的排污小车，处理箱的箱壁上设置有用于推拉小车的排污门，所述排污小车的上方设置有收集漏斗，所述收集漏斗固定在处理箱的箱壁上，所述收集漏斗位于倾斜过滤板的下料口下方。
优选的，所述排污通道主要由倾斜过滤板、处理箱箱壁和挡板围成的倾斜通道，所述挡板固定在倾斜过滤板的端部，所述排污通道底部设置有滤液集液板。
与现有技术相比，本发明具有以下技术效果：本发明在垃圾中转站运行过程中产生的垃圾渗滤液中的液体部分从收集到流入排污管道全部是在密闭的环境中，避免了收集导排过程中对垃圾站的二次污染;通过过滤板可以有效的将垃圾渗滤液中较大的固体部分过滤出来，保证了液体部分在排污管道内顺畅流动，转运小车有足够的容纳空间，方便转运清理。
