申请日2016.08.18
公开(公告)日2017.03.15
IPC分类号C02F9/14
摘要
本实用新型公开一种新型污水净化装置，包括空调过滤网、壳体、竹炭颗粒附着板、活性炭颗粒群附着板、软水器组、含有聚合氯化铝净水剂双层网格板、含有厌氧生物群落的双层网格板、格栅网、金属橡胶过滤网和软水器出口，所述污水进水A管和污水进水B管分别分布在装置的左右两端，依照污水进水A管和污水进水B管中的污水的进入的方向，依次设置有过滤网、格栅网、竹炭颗粒附着板和活性炭颗粒群附着板，所述含有聚合氯化铝净水剂双层网格板和含有厌氧生物群落的双层网格板由上到下设置在两块活性炭颗粒群附着板之间，所述软水器组设置在装置壳体的中间部位，该装置结构紧凑、占地面积小，同时具有物理、化学和生物净化的功能，净化性能较为强大。

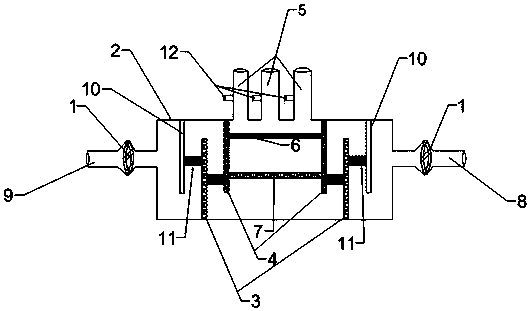

摘要附图
权利要求书
1.一种新型污水净化装置，包括空调过滤网(1)、壳体(2)、竹炭颗粒附着板(3)、活性炭颗粒群附着板(4)、软水器组(5)、含有聚合氯化铝净水剂双层网格板(6)、含有厌氧生物群落的双层网格板(7)、污水进水A管(8)、污水进水B管(9)、格栅网(10)、金属橡胶过滤网(11)和软水器出口(12)，所述污水进水A管(8)和污水进水B管(9)分别分布在装置的左右两端，依照污水进水A管(8)和污水进水B管(9)中的污水的进入的方向，依次设置有空调过滤网1、格栅网(10)、竹炭颗粒附着板(3)和活性炭颗粒群附着板(4)，所述含有聚合氯化铝净水剂双层网格板(6)和含有厌氧生物群落的双层网格板(7)由上到下设置在两块活性炭颗粒群附着板(4)之间，所述软水器组(5)设置在装置壳体的中间部位。
2.根据权利要求1所述的一种新型污水净化装置，其特征在于：所述格栅网(10)、竹炭颗粒附着板(3)和活性炭颗粒群附着板(4)之间都设置有金属橡胶过滤网。
3.根据权利要求1所述的一种新型污水净化装置，其特征在于：所述软水器组(5)中软水器至少为3个。
4.根据权利要求1所述的一种新型污水净化装置，其特征在于：所述含有聚合氯化铝净水剂双层网格板(6)和含有厌氧生物群落的双层网格板(7)之间的距离在装置高度的1/2到4/7之间。
5.根据权利要求1所述的一种新型污水净化装置，其特征在于：所述格栅网(10)、竹炭颗粒附着板(3)和活性炭颗粒群附着板(4)长度为装置高度的2/3和3/4之间。
6.根据权利要求1所述的一种新型污水净化装置，其特征在于：所述竹炭颗粒附着板(3)上的竹炭颗粒尺寸为3-5mm。
说明书
一种新型污水净化装置
技术领域：
本实用新型涉及一种污水净化技术领域，具体为一种新型污水净化装置。
背景技术：
现代社会由于工业化的不断发展，人们对水资源的消耗量日益增大，而水资源是一种不可再生资源，导致了很多的地方出现缺水问题，所以水资源的节约和重复利用是至关重要的，而污水净化则是解决缺水问题的一种重要手段，现有的污水净化设备比较多，较为常见的一种污水净化装置是由水解池、好氧池和沉淀池组成的，然而这种净化装置曝气时间长、能耗高、处理效果差、运行成本高、占地面积大和氮磷去除效率低等问题，因此目前需要一种占地面积小和净化效率高的新型污水处理装置。
实用新型内容：
本实用新型目的在于提出一种新型污水净化装置，以解决上述背景问题。
本实用新型的技术方案是：一种新型污水净化装置，包括空调过滤网、壳体、竹炭颗粒附着板、活性炭颗粒群附着板、软水器组、含有聚合氯化铝净水剂双层网格板、含有厌氧生物群落的双层网格板、污水进水A管、污水进水B管、格栅网、金属橡胶过滤网和软水器出口，所述污水进水A管和污水进水B管分别分布在装置的左右两端，依照污水进水A管和污水进水B管中的污水的进入的方向，依次设置有过滤网、格栅网、竹炭颗粒附着板和活性炭颗粒群附着板，所述含有聚合氯化铝净水剂双层网格板和含有厌氧生物群落的双层网格板由上到下设置在两块活性炭颗粒群附着板之间，所述软水器组设置在装置壳体的中间部位。
优选的，所述格栅网、竹炭颗粒附着板和活性炭颗粒群附着板之间都设置有金属橡胶过滤网。
优选的，所述软水器组中软水器至少为3个。
优选的，所述含有聚合氯化铝净水剂双层网格板和含有厌氧生物群落的双层网格板之间的距离在装置高度的1/2到4/7之间。
优选的，所述格栅网、竹炭颗粒附着板和活性炭颗粒群附着板长度为装置高度的2/3和3/4之间。
优选的，所述竹炭颗粒附着板上的竹炭颗粒尺寸为3-5mm。
与现有的技术相比，本实用新型具有以下有益效果：本实用新型结构紧凑，占地面积小，装置内部的设置的格栅网、竹炭颗粒附着板和活性炭颗粒群附着板结构可以减缓水流速率，加大污水与内部的净化系统的接触时间增加净化效率，装置内部具有物理净化功能的有空调过滤网、格栅网、竹炭颗粒附着板、活性炭颗粒群附着板和金属橡胶过滤网，可以去除杂质颗粒物、水中残余氯气、三卤甲烷以及难于微生物分解的有机污染物;装置内部具有化学净化功能的有含有聚合氯化铝净水剂双层网格板和软水器组，可以有效去除水中的色质SS、COD、BOD及砷、汞等重金属离子，同时去除水中钙镁离子，达到降低远水硬度;装置内部具有生物净化功能的有含有厌氧生物群落的双层网格板，可以有效去除水中有机污染物，该装置同时具有物理、化学和生物净化的功能，净化性能较为强大。
