申请日2016.08.04
公开(公告)日2017.01.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式污水处理装置，包括箱体，在箱体的上方安装有箱盖，在箱盖的一侧安装有进水管，在进水管上安装有电磁调节阀;箱体的内部被隔板分成水解池、过滤池、消毒池、污泥池、风机房，在水解池的上方填充有填料;并在箱体的一侧安装有出水管;在箱体的侧面上设置有可拆卸的起吊架，并在箱体的下方设置有多个移动轮，且每个移动轮均具有自锁结构。在安装时，通过设置有起吊架，便于进行起吊安装，在安装完成后，将起吊架拆卸下来即可，在需要起吊时，将起吊架安装上即可使用;通过设置有移动轮，在起吊完成后，便于根据需要进行位置的调节与移动;通过在进水管上安装有电磁调节阀，便于控制进水管的进液量。
权利要求书

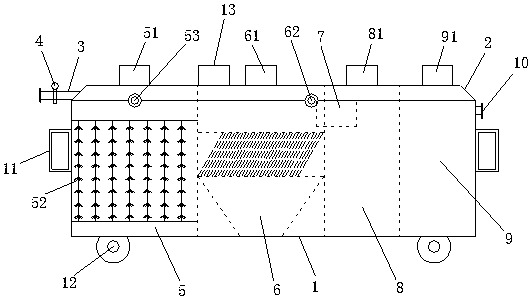

1.一种地埋式污水处理装置，包括长方形的箱体(1)，在所述箱体(1)的上方安装有截面为等腰梯形的箱盖(2)，在所述箱盖(2)的一侧安装有进水管(3)，其特征在于：在所述进水管(3)上安装有电磁调节阀(4);所述箱体(1)的内部被隔板分成水解池(5)、过滤池(6)、消毒池(7)、污泥池(8)、风机房(9)，在所述水解池(5)的上方填充有填料(52)，填料通过尼龙绳固定在支架上;并在所述箱体(1)的一侧安装有出水管(10);在所述箱体(1)的侧面上设置有可拆卸的起吊架(11)，并在所述箱体(1)的下方设置有多个移动轮(12)，且每个移动轮(12)均具有自锁结构。
2.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：在所述水解池(5)的上方设置有水解池入口管(51)，在所述过滤池(6)的上方设置有过滤池入口管(61)，并在所述箱体(1)的上方设置有方便人进入的维修管(13)，在所述消毒池(7)的上方设置有消毒池管，在所述污泥池(8)的上方设置有污泥池管(81)，在所述风机房(9)的上方设置有风机房管(91)。
3.根据权利要求2所述的一种地埋式污水处理装置，其特征在于：在所述水解池(5)的侧面设置有出水口(53)，在所述过滤池(6)的侧面设置有过滤水口(62)。
说明书
一种地埋式污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种地埋式污水处理装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150-400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。随着城市人口的增加和工农业生产的发展，生产和生活过程中所产生的污水也日益增加，为了减轻污水对水体和环境的威害，在其排放至环境中之前需要经过净化处理这一环节。
地埋式一体化污水处理设备因其结构紧凑，可埋在地下，设备上部栽种花草或建设小型建筑物，在小型污水处理场合得到广泛应用。但是整个地埋式的污水处理装置，在安装时，不便于进行起吊，同时在安装后，不便于进行位置的移动与调节，且污水的进液量不便于进行控制。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种地埋式污水处理装置。
本实用新型是通过以下技术方案实现：
一种地埋式污水处理装置，包括长方形的箱体，在所述箱体的上方安装有截面为等腰梯形的箱盖，在所述箱盖的一侧安装有进水管，在所述进水管上安装有电磁调节阀;所述箱体的内部被隔板分成水解池、过滤池、消毒池、污泥池、风机房，在所述水解池的上方填充有填料，填料通过尼龙绳固定在支架上;并在所述箱体的一侧安装有出水管;在所述箱体的侧面上设置有可拆卸的起吊架，并在所述箱体的下方设置有多个移动轮，且每个移动轮均具有自锁结构。
进一步地，在所述水解池的上方设置有水解池入口管，在所述过滤池的上方设置有过滤池入口管，并在所述箱体的上方设置有方便人进入的维修管，在所述消毒池的上方设置有消毒池管，在所述污泥池的上方设置有污泥池管，在所述风机房的上方设置有风机房管。
进一步地，在所述水解池的侧面设置有出水口，在所述过滤池的侧面设置有过滤水口。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，操作方便，在安装时，通过设置有起吊架，便于进行起吊安装，在安装完成后，将起吊架拆卸下来即可，在需要起吊时，将起吊架安装上即可使用;通过设置有移动轮，在起吊完成后，便于根据需要进行位置的调节与移动;通过在进水管上安装有电磁调节阀，便于控制进水管的进液量。
