申请日2016.07.05
公开(公告)日2016.11.09
IPC分类号B60S3/04; C02F1/44; C02F9/04
摘要
本发明公开了一种利用循环处理废水、污水自助洗车系统，包括污水处理单元、净水制取单元、自助洗车单元和智能控制单元，本发明采用模块化智能共享控制系统，由纯净水制取单元、污水处理单元、自助洗车单元和智能控制单元组成一体化系统，极大地降低了此类机器设备的制造成本，缩减了空间占用，方便使用维护;本发明完整地实现了节水节能、环保健康的要求，充分提高了水资源的利用率。

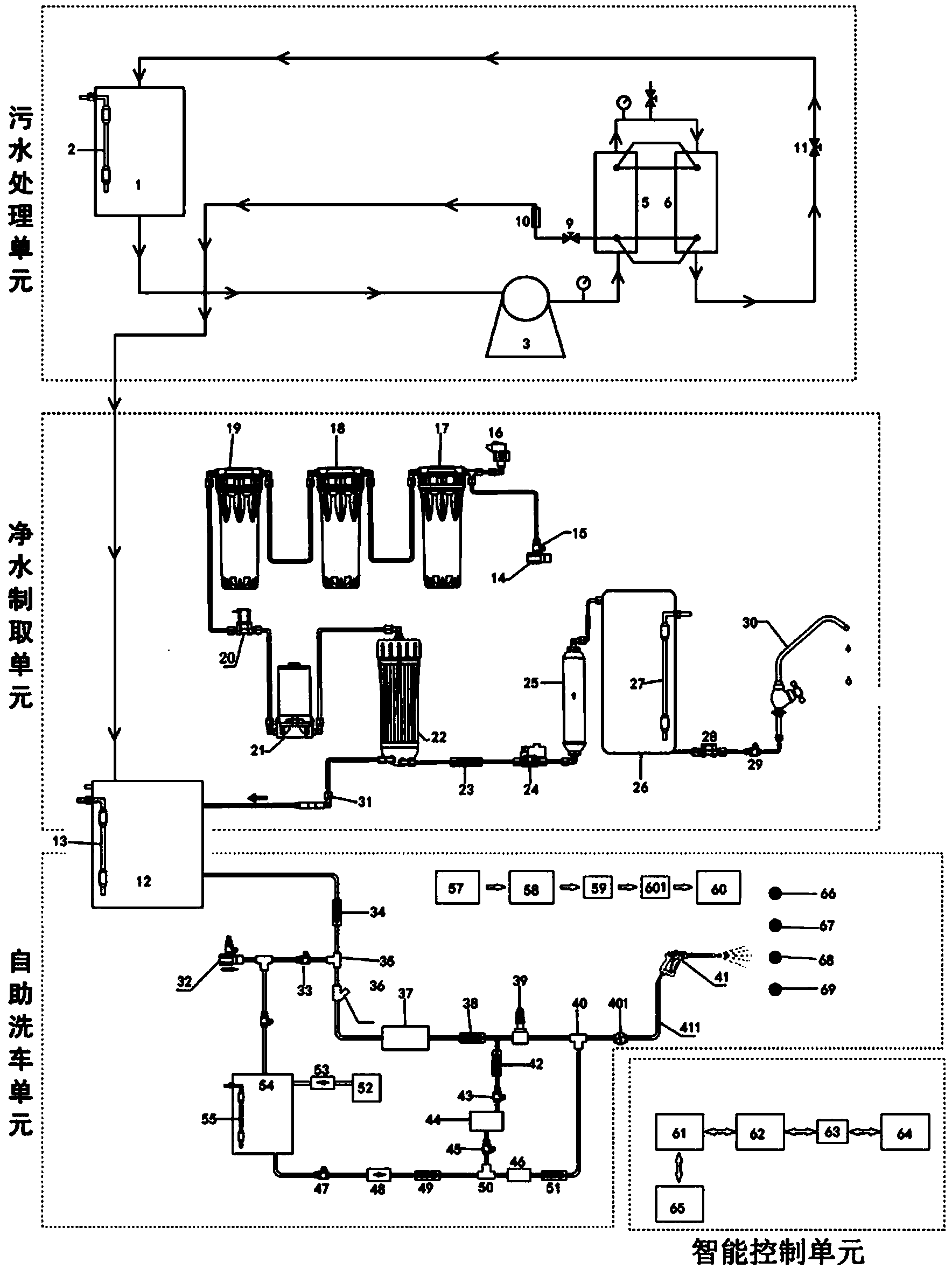

摘要附图
权利要求书
1.一种利用循环处理废水、污水自助洗车系统，其特征在于：包括污水处理单元、净水制取单元、自助洗车单元和智能控制单元;所述污水处理单元包括污水净化支路、与污水净化支路的中水出口相连的中水回收支路以及与污水净化支路的污水出口相连的污水回流支路，所述中水回收支路经电磁阀、流量计连接至自助洗车单元的洗车用集水容器，所述污水回流支路经调节阀与污水净化支路循环连通;所述净水制取单元包括净水制取支路与污水回收支路，污水回收支路经废水比例器连接至自助洗车单元的洗车用集水容器;所述自助洗车单元包括高压清水冲洗支路、高压泡沫冲洗支路以及吸尘支路，所述高压清水冲洗支路的水源连接自洗车用集水容器;所述智能控制单元包括单片机、与单片机相连的读卡器、电气控制柜以及人机交互界面，单片机根据读卡器以及电气控制柜传送的信号控制污水处理单元、净水制取单元以及自助洗车单元工作。
2.根据权利要求1所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述污水净化支路包括污水收集池、与污水收集池相连通的增压循环泵以及与增压循环泵相连通的陶瓷膜组件，陶瓷膜组件的中水出口连接中水回收支路，陶瓷膜组件的污水出口连接污水回流支路;污水收集池内设有检测其液位的液位传感器，液位传感器、增压循环泵、电磁阀与单片机控制连接。
3.根据权利要求1所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述净水制取支路包括依次连接的进水三通、自来水电磁阀、滤芯组件、进水电磁阀、增压泵、反渗透膜壳、单向阀、高压开关、后置杀菌滤芯以及纯水蓄水箱，纯水蓄水箱经流量计、出水电磁阀连接至取水龙头，纯水蓄水箱内设有液位传感器，自来水电磁阀、进水电磁阀、增压泵、高压开关、液位传感器、出水电磁阀以及流量计与单片机控制连接。
4.根据权利要求3所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述污水回收支路连接与反渗透膜壳与洗车用集水容器之间。
5.根据权利要求3所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述滤芯组件包括依次连接的5微米PP滤芯、85C颗粒活性炭滤芯以及1微米PP滤芯。
6.根据权利要求1所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述高压清水冲洗支路包括与洗车用集水容器相连的洗车进水单向阀，洗车进水单向阀经过滤器、高压水泵、调压阀、流量计、高压水管连接至喷枪，高压水泵与单片机控制连接。
7.根据权利要求6所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述高压泡沫冲洗支路包括依次连接的泡沫液合存箱、隔膜泵电磁阀、隔膜泵、造泡器和气源泵，隔膜泵、造泡器、气源泵通过三通连接，气源泵与三通之间设有气源泵电磁阀，隔膜泵与三通之间设有单向阀，造泡器通过单向阀连接至高压清水冲洗支路的流量计，隔膜泵电磁阀、气源泵电磁阀与单片机控制连接。
8.根据权利要求1所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述吸尘管支路包括吸粒电机组、吸尘桶、负压传感器、吸尘管和洗尘枪，吸粒电机组与单片机控制连接。
9.根据权利要求1所述的利用循环处理废水、污水自助洗车系统，其特征在于：所述人机交互界面包括与单片机控制连接的高压清水按钮、高泡沫按钮、吸尘按钮和纯水取用按钮。
10.根据权利要求7所述利用循环处理废水、污水自助洗车系统，其特征在于：所述自助洗车单元还包括自排空支路，自排空支路包括温度传感器、排空电磁阀和单向阀，排空电磁阀与单向阀连接介于与气源泵与调压阀之间，排空电磁阀、温度传感器与单片机控制连接。
说明书
一种利用循环处理废水、污水自助洗车系统
技术领域
本发明涉及一种自助洗车系统，具体是一种利用循环处理废水、污水自助洗车系统。
背景技术
现在的自助饮水机用自来水或地下水制取纯净水(直饮水)时，产生的废水直接排放，浪费水资源;现在的洗车机用自来水或者地下水洗车时，产生的污水直接排放，浪费水资源，污染环境。
发明内容
针对现有技术的缺陷，本发明提供一种利用循环处理废水、污水自助洗车系统，利用纯净水制取及洗车时产生的废污水处理后用于洗车，节约水资源，避免污染环境;将污水处理系统、净水制取系统和自助洗车系统集成在一个系统内，降低制造成本，缩减空间占用。
为了解决所述技术问题，本发明采用的技术方案是：一种利用循环处理废水、污水自助洗车系统，包括污水处理单元、净水制取单元、自助洗车单元和智能控制单元。所述污水处理单元包括污水净化支路、与污水净化支路的中水出口相连的中水回收支路以及与污水净化支路的污水出口相连的污水回流支路，所述中水回收支路经电磁阀、流量计连接至自助洗车单元的洗车用集水容器，所述污水回流支路经调节阀与污水净化支路循环连通;所述净水制取单元包括净水制取支路与污水回收支路，污水回收支路经废水比例器连接至自助洗车单元的洗车用集水容器;所述自助洗车单元包括高压清水冲洗支路、高压泡沫冲洗支路以及吸尘支路，所述高压清水冲洗支路的水源连接自洗车用集水容器;所述智能控制单元包括单片机、与单片机相连的读卡器、电气控制柜以及人机交互界面，单片机根据读卡器以及电气控制柜传送的信号控制污水处理单元、净水制取单元以及自助洗车单元工作。
本发明所述利用循环处理废水、污水自助洗车系统，所述污水净化支路包括污水收集池、与污水收集池相连通的增压循环泵以及与增压循环泵相连通的陶瓷膜组件，陶瓷膜组件的中水出口连接中水回收支路，陶瓷膜组件的污水出口连接污水回流支路;污水收集池内设有检测其液位的液位传感器，液位传感器、增压循环泵、电磁阀与单片机控制连接。
本发明所述利用循环处理废水、自助洗车系统，所述净水制取支路包括依次连接的进水三通、自来水电磁阀、滤芯组件、进水电磁阀、增压泵、反渗透膜壳、单向阀、高压开关、后置杀菌滤芯以及纯水蓄水箱，纯水蓄水箱经流量计、出水电磁阀连接至取水龙头，纯水蓄水箱内设有液位传感器，自来水电磁阀、进水电磁阀、增压泵、高压开关、液位传感器、出水电磁阀以及流量计与单片机控制连接。
本发明所述利用循环处理废水、自助洗车系统，所述污水回收支路连接与反渗透膜壳与洗车用集水容器之间。
本发明所述利用循环处理废水、自助洗车系统，所述滤芯组件包括依次连接的5微米PP滤芯、85C颗粒活性炭滤芯以及1微米PP滤芯。
本发明所述利用循环处理废水、自助洗车系统，所述高压清水冲洗支路包括与洗车用集水容器相连的洗车进水单向阀，洗车进水单向阀经过滤器、高压水泵、调压阀、流量计、高压水管连接至喷枪，高压水泵与单片机控制连接。
本发明所述利用循环处理废水、自助洗车系统，所述高压泡沫冲洗支路包括依次连接的泡沫液合存箱、隔膜泵电磁阀、隔膜泵、造泡器和气源泵，隔膜泵、造泡器、气源泵通过三通连接，气源泵与三通之间设有气源泵电磁阀，隔膜泵与三通之间设有单向阀，造泡器通过单向阀连接至高压清水冲洗支路的流量计，隔膜泵电磁阀、气源泵电磁阀与单片机控制连接。
本发明所述利用循环处理废水、自助洗车系统，所述吸尘管路包括吸粒电机组、吸尘桶、负压传感器、吸尘管和洗尘枪，吸粒电机组与单片机控制连接。
本发明所述利用循环处理废水、自助洗车系统，所述人机交互界面包括与单片机控制连接的高压清水按钮、高泡沫按钮、吸尘按钮和纯水取用按钮。
本发明所述利用循环处理废水、自助洗车系统，所述自助洗车单元还包括自排空支路，自排空支路包括温度传感器、排空电磁阀和单向阀，排空电磁阀与单向阀连接与气源泵与调压阀之间，排空电磁阀、温度传感器与单片机控制连接。
本发明的有益效果：本发明将自来水或者地下水制取的纯净水用于居民生活饮用，纯净水制取时产生的废水用于洗车或者绿化浇灌;收集洗车产生的污水，通过污水处理系统获得中水，用于洗车或绿化浇灌;收集纯净水制取时产生的废水、洗车污水处理后获得的中水以及以上废水、中水不足时补充的自来水或地下水，形成洗车用综合水源;本发明采用模块化智能共享控制系统，由纯1净水制取单元、污水处理单元、自助洗车单元和智能控制单元组成一体化系统，极大地降低了此类机器设备的制造成本，缩减了空间占用，方便使用维护;本发明完整地实现了节水节能、环保健康的要求，充分提高了水资源的利用率。
