申请日2016.06.24
公开(公告)日2016.09.07
IPC分类号C02F9/14; C02F103/20; C02F101/30; C02F101/16
摘要
本发明提供一种养猪场污水处理系统及处理方法，可解决养猪场污水处理一次性投资大、运行成本高、处理效率低、自动化程度低的问题。养猪场污水处理系统，包括依次连接的调节池、曝气处理池、一级沉淀池、二级沉淀池、三级沉淀池、絮凝处理装置和过滤设备，曝气处理池与一级沉淀池之间、一级沉淀池与二级沉淀池之间以及二级沉淀池与三级沉淀池之间通过带有电控阀的管道连通，电控阀均与电控箱相连。养猪场污水处理方法，包括以下步骤：养猪场污水进入调节池，曝气生物处理池，三级沉淀，再进入絮凝处理罐和过滤设备，处理后的污水达标排放。

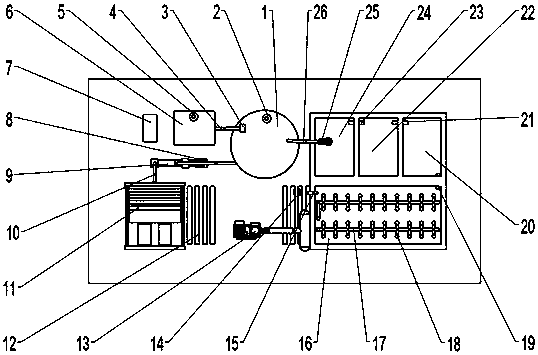

摘要附图
权利要求书
1.一种养猪场污水处理系统，其特征在于：包括依次连接的调节池(12)、曝气处理池(16)、一级沉淀池(20)、二级沉淀池(22)、三级沉淀池(24)、絮凝处理装置和过滤设备(11)，曝气处理池(16)与一级沉淀池(20)之间、一级沉淀池(20)与二级沉淀池(22)之间以及二级沉淀池(22)与三级沉淀池(24)之间通过带有电控阀的管道连通，电控阀均与电控箱(7)相连。
2.如权利要求1所述养猪场污水处理系统，其特征在于：絮凝处理装置包括絮凝处理罐(1)和药剂罐(6)，絮凝处理罐(1)通过絮凝管(4)和自吸泵(3)连接药剂罐(6)，絮凝处理罐(1)还连接污水管(26)，污水管(26)与设置在三级沉淀池(24)内的潜水泵(25)对接。
3.如权利要求2所述养猪场污水处理系统，其特征在于：絮凝处理罐(1)包括罐体(1-2)，罐体(1-2)设有通过搅拌电机(1-1)驱动的搅拌轴(1-4)，搅拌轴(1-4)上垂直分布有多个搅拌叶片(1-3)，搅拌叶片(1-3)包括与搅拌轴(1-4)连接的安装套(1-3-2)和设置在安装套(1-3-2)上的两个叶片(1-3-1)，两个叶片(1-3-1)与安装套(1-3-2)轴向成45°角，两片叶片(1-3-1)之间成90°角。
4.如权利要求1所述养猪场污水处理系统，其特征在于：罐体(1-2)底部连接絮凝排出管(8)一端，絮凝排出管(8)上连接排放阀(1-5)，絮凝排出管(8)另一端连接螺杆泵(9)入口，螺杆泵(9)出口经过滤管(10)连通过滤设备(11)。
5.如权利要求2所述养猪场污水处理系统，其特征在于：药剂罐(6)中设置有药剂液位计(5)，絮凝处理罐(1)中设置有絮凝液位计(2)。
6.如权利要求1所述养猪场污水处理系统，其特征在于：曝气处理池(16)底部铺设有曝气管道(17)，曝气管道(17)上设置有曝气器(18)，曝气处理池(16)外部一侧设置通过管道与其连通的罗茨风机(13)。
7.如权利要求1至4任一项所述养猪场污水处理系统，其特征在于：过滤设备(11)为板框压滤机或转鼓真空过滤机。
8.一种养猪场污水处理方法，其特征在于，包括以下步骤：
(1)养猪场污水首先进入调节池(12)，均匀水质水量，得调节处理水，调节池内设置有调节潜水泵(14);
(2)将调节处理水在调节潜水泵(14)的提升下通过提升管道(15)进入曝气生物处理池(16)，罗茨风机(13)通过曝气管道(17)和曝气器(18)进行间隔曝气，且添加好氧生物菌剂，通过好氧生物菌剂自身的生物代谢降解有机物，得曝气生物处理水;
(3)曝气生物处理水依次进入一级沉淀池(20)、二级沉淀池(22)和三级池沉淀(24)，沉淀后得沉淀处理水;
(4)沉淀处理水在潜水泵(25)的提升下通过污水管(26)进入絮凝处理罐(1)，污水水位经过絮凝液位计(2)检测，当絮凝处理罐(1)中液位低于设定液位时潜水泵(25)通过污水管(26)从三级沉淀池(24)中加沉淀处理水到絮凝处理罐(1)中，到达设定液位时停止，同时自吸泵(3)通过絮凝管(4)从药剂罐(6)中加絮凝剂到絮凝处理罐(1)中，搅拌电机(1-1)带动搅拌轴(1-4)和搅拌叶片(1-3)旋转使絮凝剂与污水快速充分混合，混合过程中产生絮凝悬浮物;
(5) 悬浮物和水经排放阀(1-5)通过絮凝排出管(8)进入螺杆泵(9)，在螺杆泵(9)的压力作用下通过过滤管(10)进入过滤设备(11)，经过滤设备(11)固液分离，处理后的污水达标排放。
说明书
养猪场污水处理系统及处理方法
技术领域
本发明涉及一种污水处理系统及处理方法，具体涉及一种养猪场污水处理系统及处理方法。
背景技术
随着畜牧养殖业的快速发展，养猪场污水无害化处理问题得到了越来越多的重视，这是因为如果任由养猪场污水随意排放，会对地表水、地下水和土壤产生严重污染，严重威胁人类的健康。现有养猪场污水处理设备和处理方法一次性投资大、运行成本高、处理效率低、自动化程度低，严重制约了畜牧养殖业的健康快速发展。
发明内容
本发明提供一种养猪场污水处理系统及处理方法，该处理设备及处理方法可解决养猪场污水处理一次性投资大、运行成本高、处理效率低、自动化程度低的问题。
本发明采用以下技术方案：
一种养猪场污水处理系统，包括依次连接的调节池、曝气处理池、一级沉淀池、二级沉淀池、三级沉淀池、絮凝处理装置和过滤设备，曝气处理池与一级沉淀池之间、一级沉淀池与二级沉淀池之间以及二级沉淀池与三级沉淀池之间通过带有电控阀的管道连通，电控阀均与电控箱相连。
上述养猪场污水处理系统，絮凝处理装置包括絮凝处理罐和药剂罐，絮凝处理罐通过絮凝管和自吸泵连接药剂罐，絮凝处理罐还连接污水管，污水管与设置在三级沉淀池内的潜水泵对接。
上述养猪场污水处理系统，絮凝处理罐包括罐体，罐体设有通过搅拌电机驱动的搅拌轴，搅拌轴上垂直分布有多个搅拌叶片，搅拌叶片包括与搅拌轴连接的安装套和设置在安装套上的两个叶片，两个叶片与安装套轴向成45°角，两片叶片之间成90°角。
上述养猪场污水处理系统，罐体底部连接絮凝排出管一端，絮凝排出管上连接排放阀，絮凝排出管另一端连接螺杆泵入口，螺杆泵出口经过滤管连通过滤设备。
上述养猪场污水处理系统，药剂罐中设置有药剂液位计，絮凝处理罐中设置有絮凝液位计。
上述养猪场污水处理系统，曝气处理池底部铺设有曝气管道，曝气管道上设置有曝气器，曝气处理池外部一侧设置通过管道与其连通的罗茨风机。
上述养猪场污水处理系统，过滤设备为板框压滤机或转鼓真空过滤机。
一种养猪场污水处理方法，包括以下步骤：
(1)养猪场污水首先进入调节池，均匀水质水量，得调节处理水，调节池内设置有调节潜水泵;
(2)将调节处理水在调节潜水泵的提升下通过提升管道进入曝气生物处理池，罗茨风机通过曝气管道和曝气器进行间隔曝气，且添加好氧生物菌剂，通过好氧生物菌剂自身的生物代谢降解有机物，得曝气生物处理水;
(3)曝气生物处理水依次进入一级沉淀池、二级沉淀池和三级池沉淀，沉淀后得沉淀处理水;
(4)沉淀处理水在潜水泵的提升下通过污水管进入絮凝处理罐，污水水位经过絮凝液位计检测，当絮凝处理罐中液位低于设定液位时潜水泵通过污水管从三级沉淀池中加沉淀处理水到絮凝处理罐中，到达设定液位时停止，同时自吸泵通过絮凝管从药剂罐中加絮凝剂到絮凝处理罐中，搅拌电机带动搅拌轴和搅拌叶片旋转使絮凝剂与污水快速充分混合，混合过程中产生絮凝悬浮物;
(5) 悬浮物和水经排放阀通过絮凝排出管进入螺杆泵，在螺杆泵的压力作用下通过过滤管进入过滤设备，经过滤设备固液分离，处理后的污水达标排放。
本发明工作原理：
养猪场污水入调节池，均匀水质水量，然后在潜水泵的提升下通过管道进入曝气生物处理池，罗茨风机通过曝气管道和曝气器进行间隔曝气，添加的好氧生物菌剂通过自身的生物代谢降解有机物，生物处理后污水通过电控阀控制进入一级沉淀池、二级沉淀池和三级池沉淀，通过沉淀，污水在潜水泵的提升下通过管道进入絮凝处理罐，污水水位经过液位计检测，当絮凝处理罐中液位低于设定液位时潜水泵通过管道从三级沉淀池中加污水到絮凝处理罐中，到达设定液位时停止，同时自吸泵通过管道从药剂罐中加一定量的絮凝剂到絮凝处理罐中，搅拌电机带动搅拌轴和搅拌叶片旋转使絮凝剂与污水快速充分混合，混合过程中产生絮凝悬浮物，悬浮物和水经排放阀通过管道进入螺杆泵，在螺杆泵的压力作用下通过管道进入过滤设备，经过滤设备固液分离，处理后的污水达标排放。
本发明的有益效果是:1. 电控箱控制系统各个装置工作，整个养猪场污水处理过程一键式操作，处理效率高、安全可靠;2.处理方法简单，处理流程合理，污水处理运行成本低;3.整套系统结构紧凑、占地面积小、装机功率小，一次性投资小。
