申请日2016.06.23
公开(公告)日2017.01.18
IPC分类号C02F9/08
摘要
本实用新型公开了一种生活污水处理装置，包括设置于生活污水出水口的导流斗和与导流斗连接的过滤装置，所述导流斗包括导流罩、斗座和过滤芯，所述过滤装置包括集水池、污水管道、过滤板、油水分离板、过滤筒、抽水装置、化学处理池、消毒池、出水管道和连接管;本实用新型结构合理简单，集水池中设有水位感应器，能够有效的保证集水池处理的水到达一定量时，自动的控制抽水装置将污水抽到化学处理池进行处理，从而减轻工人的工作量;设置了过滤筒，能够有效的将污水中较大的杂物进行过滤，从而减轻了后道工序处理的难度和可靠性。

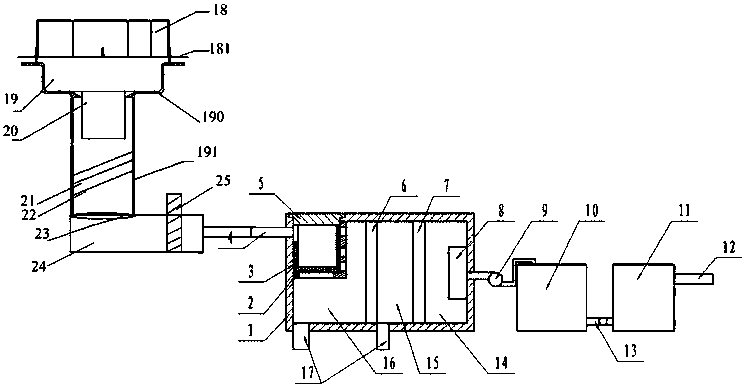

摘要附图
权利要求书
1.一种生活污水处理装置，其特征在于：包括设置于生活污水出水口的导流斗和与导流斗连接的过滤装置，所述导流斗包括导流罩、斗座和过滤芯，所述导流罩可拆卸式安装于斗座的进水口端，所述斗座整体呈漏斗状，包括用于安装导流罩的底座以及设置于底座下端的连接短管，过滤芯可拆卸式安装于连接短管与底座的接口处;连接短管内倾斜设置有物理过滤层和化学过滤层;连接短管底端连接有出水管，连接短管与出水管连接处设置有过滤袋，出水管的出水端连接至过滤装置，连接处设置有电磁阀;
所述过滤装置包括集水池、污水管道、过滤板、油水分离板、过滤筒、抽水装置、化学处理池、消毒池、出水管道和连接管;
过滤板和油水分离板将集水池内部从左到右依次分为沉淀室、油水分离室和预处理室;所述沉淀室内壁上固定连接有固定支架，固定支架上活动连接有过滤筒，过滤筒上端固定连接有过滤筒盖;
污水管道固定连接在集水池上，且污水管道与过滤筒内部相连通;
过滤筒固定连接在预处理室内壁上，且过滤筒通过抽水装置与化学处理池内部相连通;化学处理池内部通过连接管与消毒池内部相连通;
出水管道与消毒池相连通;
沉淀室和油水分离室底部分别与排污管道相连通。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于：所述连接管上设有止流阀。
3.根据权利要求1或2所述的一种生活污水处理装置，其特征在于：所述集水池中设有水位感应器。
4.根据权利要求3所述的一种生活污水处理装置，其特征在于：所述消毒池中设有紫外线消毒装置。
说明书
一种生活污水处理装置
技术领域
本实用新型属于水处理系统技术领域，特别涉及一种生活污水处理装置。
背景技术
随着社会的不断发展，环境污染也越来越受到人们的重视，尤其是水污染如何有效的治理水污染一直是一项难题，水污染治理需要将已经被污染的水体进行处理;但现有的一些生活污水处理设备，一般是将污水初步沉淀处理后直接排放，这些污水中仍存在较多的杂质，同时酸碱度失衡，这些污水的排放对环境造成了极大的污染破坏，严重影响了我们的生活环境。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种生活污水处理装置，能够有效的解决了现有的污水处理设备对污水的处理效果不好，以及不能实现水循环和节约水资源的问题。
为了解决上述问题，本实用新型采用如下技术方案：
一种生活污水处理装置，包括设置于生活污水出水口的导流斗和与导流斗连接的过滤装置，所述导流斗包括导流罩、斗座和过滤芯，所述导流罩可拆卸式安装于斗座的进水口端，所述斗座整体呈漏斗状，包括用于安装导流罩的底座以及设置于底座下端的连接短管，过滤芯可拆卸式安装于连接短管与底座的接口处;连接短管内倾斜设置有物理过滤层和化学过滤层;连接短管底端连接有出水管，连接短管与出水管连接处设置有过滤袋，出水管的出水端连接至过滤装置，连接处设置有电磁阀;
所述过滤装置包括集水池、污水管道、过滤板、油水分离板、过滤筒、抽水装置、化学处理池、消毒池、出水管道和连接管;
过滤板和油水分离板将集水池内部从左到右依次分为沉淀室、油水分离室和预处理室;所述沉淀室内壁上固定连接有固定支架，固定支架上活动连接有过滤筒，过滤筒上端固定连接有过滤筒盖;
污水管道固定连接在集水池上，且污水管道与过滤筒内部相连通;
过滤筒固定连接在预处理室内壁上，且过滤筒通过抽水装置与化学处理池内部相连通;化学处理池内部通过连接管与消毒池内部相连通;
出水管道与消毒池相连通;
沉淀室和油水分离室底部分别与排污管道相连通。
进一步改进，所述连接管上设有止流阀，控制化学处理池中污水流到消毒池中的水量和流速，保证污水化学处理、消毒处理的效果。
进一步改进，所述集水池中设有水位感应器，控制集水池中污水的水位，便于下一步骤的控制。
进一步改进，所述消毒池中设有紫外线消毒装置，使用紫外线消毒装置对污水进行消毒，操作方便、易控制。
本实用新型的有益效果：
1、本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的解决了现有的污水处理设备，对污水的处理效果不好，无法满足人们的要求，以及不能实现水循环和节约水资源的问题。
2、本实用新型集水池中设有水位感应器，能够有效的保证集水池处理的水到达一定量时，自动的控制抽水装置将污水抽到化学处理池进行处理，从而减轻工人的工作量。
3、本实用新型中设置了过滤筒，能够有效的将污水中较大的杂物进行过滤，从而减轻了后道工序处理的难度和可靠性。
