申请日2015.05.29
公开(公告)日2015.11.18
IPC分类号B22F9/04
摘要
本实用新型公开了一种磨板机废水提铜装置，包括提铜槽Ⅰ、提铜槽Ⅱ、提铜槽Ⅲ，提铜槽Ⅰ、提铜槽Ⅱ、提铜槽Ⅲ内分别安装有过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ，过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ依次安装，提铜槽Ⅰ、提铜槽Ⅱ内还分别安装有甲板Ⅰ、甲板Ⅱ，甲板Ⅰ、甲板Ⅱ分别安装在过滤网Ⅰ、过滤网Ⅱ的正下方，过滤网Ⅲ的正下方为地板，废水通过进水管流进提铜槽，再经过引水管进入到下一个提铜槽，最后经过出水管流出，提铜槽之间有紧密连接。本实用新型通过金属过滤网网孔大小的不同起到分级过滤的作用，结构简单可连续性、大规模操作，能够适用于大型工业应用。
权利要求书

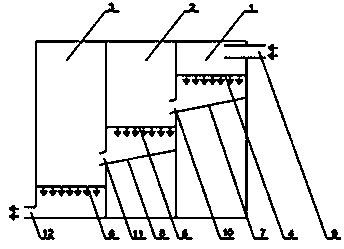

1.一种磨板机废水提铜装置，其特征在于，包括提铜槽Ⅰ(1)、提铜槽Ⅱ(2)、提铜槽Ⅲ(3)，提铜槽Ⅰ(1)、提铜槽Ⅱ(2)、提铜槽Ⅲ(3)内分别安装有过滤网Ⅰ(4)、过滤网Ⅱ(5)、过滤网Ⅲ(6)，过滤网Ⅰ(4)、过滤网Ⅱ(5)、过滤网Ⅲ(6)依次安装，提铜槽Ⅰ(1)、提铜槽Ⅱ(2)内还分别安装有甲板Ⅰ(7)、甲板Ⅱ(8)，甲板Ⅰ(7)、甲板Ⅱ(8)分别安装在过滤网Ⅰ(4)、过滤网Ⅱ(5)的正下方，过滤网Ⅲ(6)的正下方为地板，提铜槽Ⅰ(1)的一侧设置有进水管(9)，另一侧设置有与提铜槽Ⅱ(2)相连的引水管Ⅰ(10)，提铜槽Ⅱ(2)的另一侧同样设置有与提铜槽Ⅲ(3)相连的引水管Ⅱ(11)，提铜槽Ⅲ(3)的另一侧则设置有出水管(12)，所述进水管(9)的出水端位于过滤网Ⅰ(4)的正上方，所述引水管Ⅰ(10)的出水端位于过滤网Ⅱ(5)的正上方，所述引水管Ⅱ(11)的出水端位于过滤网Ⅲ(6)的正上方。
2.根据权利要求1所述的一种磨板机废水提铜装置，其特征在于，所述的提铜槽Ⅰ(1)提铜槽Ⅱ(2)、提铜槽Ⅲ(3)依次紧密安装在一起。
3.根据权利要求1所述的一种磨板机废水提铜装置，其特征在于，所述的过滤网Ⅰ(4)、过滤网Ⅱ(5)、过滤网Ⅲ(6)均为金属过滤网，过滤网Ⅰ(4)、过滤网Ⅱ(5)、过滤网Ⅲ(6)网孔大小依次减小。
4.根据权利要求1所述的一种磨板机废水提铜装置，其特征在于，所述的甲板Ⅰ(7)、甲板Ⅱ(8)呈10~20°倾斜设置。
5.根据权利要求1所述的一种磨板机废水提铜装置，其特征在于，所述的进水管(9)、饮水管Ⅰ(10)、饮水管Ⅱ(11)的出水端均有管体超出提铜槽壁。
6.根据权利要求1所述的一种磨板机废水提铜装置，其特征在于，所述的所述的引水管Ⅰ(10)设置于甲板Ⅰ(7)的下端，引水管Ⅱ(11)设置于甲板Ⅱ(8)的下端。
说明书
一种磨板机废水提铜装置
技术领域
本实用新型涉及一种磨板机废水提铜装置。
背景技术
在电路板制作过程中，需要利用磨板机对电路板进行处理，从而除去电路板表面的氧化层，露出新铜，同时还能够对电路板表面进行粗化，提高电路板的附着力。在利用磨板机对电路板进行刷板制作的过程中也会磨掉一部分铜层，在电路板水洗时这部分金属铜会随着水被冲洗走。由于铜是属于重金属物质，若将带有铜粉的废水不经过处理直接排放，会产生严重的环境污染，而且铜属于贵金属，直接丢弃会加大企业生产成本。因此在排放含铜废水前需要对含铜废水进行处理，提取废水中的铜粉或铜离子。传统的废水提铜装置是利用电解的方式提取废水中的铜离子，在废水中设置电极，电极通电后，废水中的铜离子将会吸附在电极上从而达到提铜的目的。然而铜粉不是离子态，通过电解的方式不能起到提取废水中铜粉的作用，所以只有采取别的方式提铜。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种磨板机废水提铜槽装置，通过金属过滤网网孔大小的不同起到分级过滤的作用，结构简单可连续性、大规模操作，能够适用于大型工业应用。
本实用新型的目的是通过以下技术方案来实现的：
一种磨板机废水提铜装置，包括提铜槽Ⅰ、提铜槽Ⅱ、提铜槽Ⅲ，提铜槽Ⅰ、提铜槽Ⅱ、提铜槽Ⅲ内分别安装有过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ，过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ依次安装，提铜槽Ⅰ、提铜槽Ⅱ内还分别安装有甲板Ⅰ、甲板Ⅱ，甲板Ⅰ、甲板Ⅱ分别安装在过滤网Ⅰ、过滤网Ⅱ的正下方，过滤网Ⅲ的正下方为地板，提铜槽Ⅰ的一侧设置有进水管，另一侧设置有与提铜槽Ⅱ相连的引水管Ⅰ，提铜槽Ⅱ的另一侧同样设置有与提铜槽Ⅲ相连的引水管Ⅱ，提铜槽Ⅲ的另一侧则设置有出水管，所述进水管的出水端位于过滤网Ⅰ的正上方，所述引水管Ⅰ的出水端位于过滤网Ⅱ的正上方，所述引水管Ⅱ的出水端位于过滤网Ⅲ的正上方;所述的提铜槽Ⅰ提铜槽Ⅱ、提铜槽Ⅲ依次紧密安装在一起;所述的过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ均为金属过滤网，过滤网Ⅰ、过滤网Ⅱ、过滤网Ⅲ网孔大小依次减小;所述的甲板Ⅰ、甲板Ⅱ呈一定角度倾斜设置;所述的进水管、引水管Ⅰ、引水管Ⅱ的出水端均有部分管体超出提铜槽壁;所述的所述的引水管Ⅰ(10)设置于甲板Ⅰ(7)的下端，引水管Ⅱ(11)设置于甲板Ⅱ(8)的下端。
本实用新型的有益效果是：(1)过滤网呈阶梯状分布，过滤网的网孔大小依次减小，粒度大的铜粉先过滤出来，粒度小的依次分离过滤，这样不仅分离效果好，而且分离速度快，不会因为所有粒度范围的铜粉聚集在一起堵塞过滤网。
(2)提铜槽内的甲板呈倾斜设置有利于水流全部流出，还可以增大水流的流速，起到冲洗过滤网的效果，防止过滤网堵塞。
(3)进水管和引水管的出水端均有部分管体支出，能够起到分散铜粉的作用，使铜粉尽量分散在过滤网上，防止了铜粉在过滤网与提铜槽的内壁堆积，影响过滤速率。
(4)本实用新型提供的提铜装置结构合理，简单方便，能够实现连续操作，可用于工业化的大规模提取废水中的铜粉。
