申请日2016.06.15
公开(公告)日2016.08.31
IPC分类号C02F9/02
摘要
本发明公开了一种船舶用污水处理装置，包括电机，所述电机的底部固定连接有固定座，所述固定座的一侧与罐体的顶部固定连接，所述电机的传动轴与搅拌轴的一端固定连接，所述搅拌轴贯穿罐体的顶部并延伸至过滤池的正上方，所述搅拌轴上固定安装有叶片，所述过滤池上固定连接有筛网，所述筛网的底部固定连接有过滤网。该船舶用污水处理装置，通过设置在罐体内的过滤池，可以使污水中的杂质被充分过滤掉，通过净化器内的净化装置，可以使被过滤后的污水被净化干净，提高污水的水质，使污水净化成干净的淡水，可供船员循环使用，提高了船员的生活质量，也解决了污水的排放问题，一举两得，大大提高了效率。
权利要求书

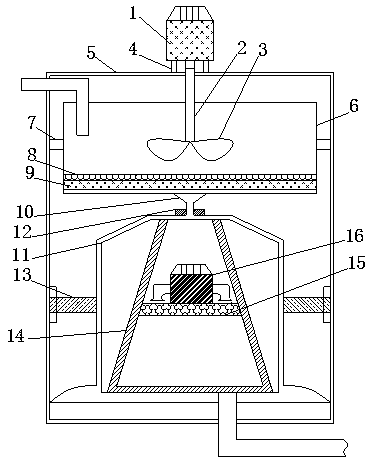

1.一种船舶用污水处理装置，包括电机(1)，其特征在于：所述电机(1)的底部固定连接有固定座(4)，所述固定座(4)的一侧与罐体(5)的顶部固定连接，所述电机(1)的传动轴与搅拌轴(2)的一端固定连接，所述搅拌轴(2)贯穿罐体(5)的顶部并延伸至过滤池(6)的正上方，所述搅拌轴(2)上固定安装有叶片(3)，所述过滤池(6)上固定连接有筛网(8)，所述筛网(8)的底部固定连接有过滤网(9)，所述过滤池(6)的两侧通过螺柱(7)与罐体(5)的内壁固定连接，所述过滤池(6)的底部固定连接有连接管(10)，所述连接管(10)的一端与净化器(11)的顶部固定连接，所述净化器(11)内设有内筒(14)，所述内筒(14)上固定连接有净化装置(15)，所述净化装置(15)的顶部与增压水泵(16)的底部固定连接，所述净化器(11)的两侧固定连接有螺栓(13)，所述螺栓(13)与罐体(5)两侧的内壁固定连接。
2.根据权利要求1所述的一种船舶用污水处理装置，其特征在于：所述净化器(11)的顶部与连接管(10)的连接处设有密封圈(12)，且连接管(10)贯穿密封圈(12)的轴心。
3.根据权利要求1所述的一种船舶用污水处理装置，其特征在于：所述螺栓(13)与罐体(5)的连接处固定安装有螺母。
4.根据权利要求1所述的一种船舶用污水处理装置，其特征在于：所述净化装置(15)包括活性炭层(151)、阳离子交换层(152)和消毒层(153)，且活性炭层(151)、阳离子交换层(152)和消毒层(153)从上至下依次排列。
5.根据权利要求1所述的一种船舶用污水处理装置，其特征在于：所述增压水泵(16)上设有吸水管和出水管，且吸水管和出水管分别设置在增压水泵(16)的两侧。
说明书
一种船舶用污水处理装置
技术领域
本发明涉及船舶设备技术领域，具体为一种船舶用污水处理装置。
背景技术
船舶，各种船只的总称。船舶是能航行或停泊于水域进行运输或作业的交通工具，按不同的使用要求而具有不同的技术性能、装备和结构型式。船舶是一种主要在地理水中运行的人造交通工具，为远洋贸易做出了重要贡献，一般船舶在海上的行驶时间长，船上的淡水资源十分有限，淡水的使用率很低，用完了就没有了，这给船员的生活带来了很大的不便，另外淡水被使用后就变成了污水，直接排进海里污染了环境。
发明内容
本发明的目的在于提供一种船舶用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种船舶用污水处理装置，包括电机，所述电机的底部固定连接有固定座，所述固定座的一侧与罐体的顶部固定连接，所述电机的传动轴与搅拌轴的一端固定连接，所述搅拌轴贯穿罐体的顶部并延伸至过滤池的正上方，所述搅拌轴上固定安装有叶片，所述过滤池上固定连接有筛网，所述筛网的底部固定连接有过滤网，所述过滤池的两侧通过螺柱与罐体的内壁固定连接，所述过滤池的底部固定连接有连接管，所述连接管的一端与净化器的顶部固定连接，所述净化器内设有内筒，所述内筒上固定连接有净化装置，所述净化装置的顶部与增压水泵的底部固定连接，所述净化器的两侧固定连接有螺栓，所述螺栓与罐体两侧的内壁固定连接。
优选的，所述净化器的顶部与连接管的连接处设有密封圈，且连接管贯穿密封圈的轴心。
优选的，所述螺栓与罐体的连接处固定安装有螺母。
优选的，所述净化装置包括活性炭层、阳离子交换层和消毒层，且活性炭层、阳离子交换层和消毒层从上至下依次排列。
优选的，所述增压水泵上设有吸水管和出水管，且吸水管和出水管分别设置在增压水泵的两侧。
与现有技术相比，本发明的有益效果是：该船舶用污水处理装置，通过设置在罐体内的过滤池，可以使污水中的杂质被充分过滤掉，通过净化器内的净化装置，可以使被过滤后的污水被净化干净，提高污水的水质，使污水净化成干净的淡水，可供船员循环使用，提高了船员的生活质量，也解决了污水的排放问题，一举两得，大大提高了效率。
