申请日2017.09.21
公开(公告)日2018.01.12
IPC分类号C02F9/08
摘要
本发明提供了一种环保型生活废水废物处理装置，属于环保净化领域，所述热风机固定设置在箱体的上面;所述螺旋搅拌装置设置在垃圾处理腔内上侧;所述紫外线杀菌器设置在垃圾处理腔的上端右侧;所述垃圾收集皿滑动设置在垃圾处理腔的底部;所述进料斗的内腔中设置有粗制过滤网;所述加药漏斗设置在箱体的右侧上方;所述搅拌装置设置在上挡板的下侧;所述油污隔离层设置在废水处理腔内;本发明装置通过将热风机的左端通过出风管和垃圾处理腔相连通，具有对垃圾进行干燥便于沥水的功能;在上挡板的下侧设置有搅拌装置，具有混合搅拌药水和污水的功能;本装置具有结构简单、实用性强和废水废物处理效果好的特点。
权利要求书
1.一种环保型生活废水废物处理装置，包括废物处理装置和废水处理装置;其特征是，所述废物处理装置包括万向轮、底板、箱体、工具放置腔、垃圾收集皿、拉手、拉板、排液管、滤网、螺旋搅拌装置、卡块、废物处理腔、出风管、进料装置、热风机和紫外线杀菌器;所述万向轮固定设置在底板的下面两侧;所述箱体焊接固定设置在底板的上面，箱体的上面左侧设置有进料装置，采用焊接固定设置;所述垃圾处理腔设置在箱体的内腔左侧上方;所述热风机固定设置在箱体的上面;所述螺旋搅拌装置设置在垃圾处理腔内上侧;所述拉板通过卡块卡接设置在垃圾处理腔内且设置在螺旋搅拌装置的下侧;所述排液管设置在拉板的上侧，排液管的右端设置有滤网;所述紫外线杀菌器设置在垃圾处理腔的上端右侧;所述垃圾收集皿滑动设置在垃圾处理腔的底部，垃圾收集皿的外侧设置有拉手;所述工具放置腔设置在箱体的内腔左侧底部;所述废水处理装置包括第一密封盖、粗制过滤网、进料斗、废水处理腔、加药漏斗、上挡板、第一单向阀、搅拌装置、排杂管、下挡板、第二单向阀、油污隔离层、消毒层、活性炭吸附层和排水管;所述废水处理腔设置在箱体的内腔右侧;所述进料斗设置在箱体的右侧上方，进料斗的内腔中设置有粗制过滤网，进料斗的上端设置有第一密封盖;所述加药漏斗设置在箱体的右侧上方;所述上挡板设置在废水处理腔内上侧，上挡板的右端通过第一单向阀设置在箱体的内腔右侧上;所述搅拌装置设置在上挡板的下侧;所述排杂管设置在箱体的右侧上;所述下挡板设置在搅拌装置的下侧，下挡板的右端设置有第二单向阀;所述油污隔离层设置在废水处理腔内;所述消毒层设置在废水处理腔内下侧;所述排水管设置在箱体的右侧下端;所述进料装置包括第二密封盖、进料斗、粉碎装置和出料斗;所述出料斗设置在箱体的上面，粉碎装置的上端设置有进料斗，进料斗的上端设置有第二密封盖;所述搅拌装置包括电机、转轴、旋紧螺柱和搅拌片;所述电机设置在上挡板内，电机的下端固定设置有转轴，转轴的下端通过旋紧螺柱设置有搅拌片。
2.根据权利要求1所述的环保型生活废水废物处理装置，其特征是，所述出料斗的上面设置有粉碎装置。
3.根据权利要求1或2所述的环保型生活废水废物处理装置，其特征是，所述热风机的左端通过出风管和垃圾处理腔相连通。
4.根据权利要求1或3所述的环保型生活废水废物处理装置，其特征是，所述消毒层的下侧设置有活性炭吸附层。
说明书
环保型生活废水废物处理装置
技术领域
本发明涉及一种环保净化相关设施，具体是一种环保型生活废水废物处理装置。
背景技术
如今，随着人们的生活水平的提高，人们越来越关注生活垃圾的处理，很多时候因为生活垃圾处理的不恰当而导致严重的后果，甚至会有很多的异味，而且也会对空气造成影响，对人的身体健康造成威胁，但是，传统的垃圾处理装置结构过于简单，不能够很好的将生活垃圾处理;随着人们生活水平的提高，生活污水排放越来越严重，现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低，且每年大量的污水也造成环境污染，浪费了大量的水资源，不能进行水资源的二次利用;因此，需要进行改进。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种具有除臭功能的环保型生活废水废物处理装置。
为解决上述技术问题，本发明提供了如下技术方案：

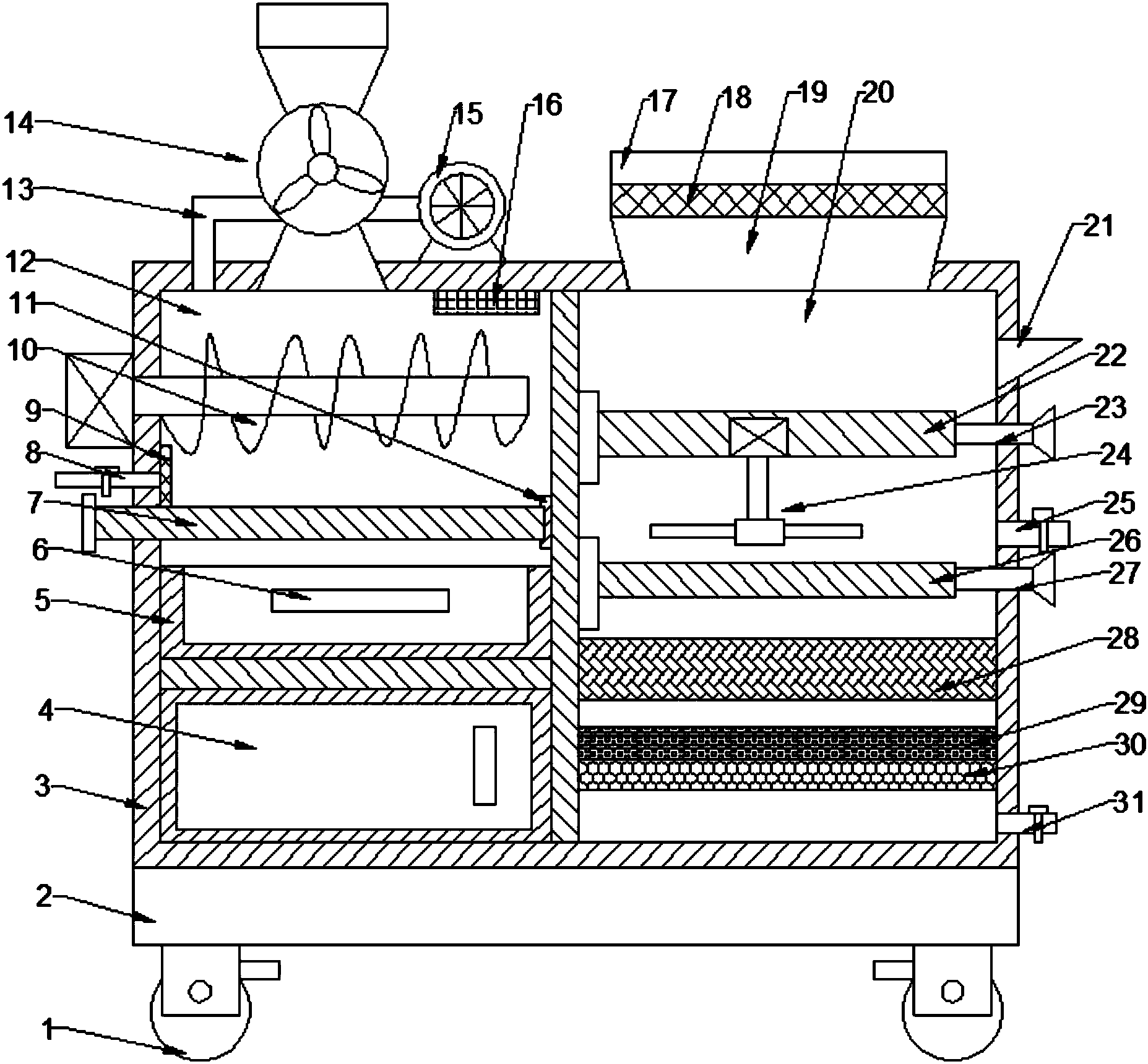

一种环保型生活废水废物处理装置，包括废物处理装置和废水处理装置;所述废物处理装置包括万向轮、底板、箱体、工具放置腔、垃圾收集皿、拉手、拉板、排液管、滤网、螺旋搅拌装置、卡块、废物处理腔、出风管、进料装置、热风机和紫外线杀菌器;所述万向轮固定设置在底板的下面两侧;所述箱体焊接固定设置在底板的上面，箱体的上面左侧设置有进料装置，采用焊接固定设置;所述垃圾处理腔设置在箱体的内腔左侧上方;所述热风机固定设置在箱体的上面;所述螺旋搅拌装置设置在垃圾处理腔内上侧;所述拉板通过卡块卡接设置在垃圾处理腔内且设置在螺旋搅拌装置的下侧;所述排液管设置在拉板的上侧，排液管的右端设置有滤网;所述紫外线杀菌器设置在垃圾处理腔的上端右侧;所述垃圾收集皿滑动设置在垃圾处理腔的底部，垃圾收集皿的外侧设置有拉手;所述工具放置腔设置在箱体的内腔左侧底部;所述废水处理装置包括第一密封盖、粗制过滤网、进料斗、废水处理腔、加药漏斗、上挡板、第一单向阀、搅拌装置、排杂管、下挡板、第二单向阀、油污隔离层、消毒层、活性炭吸附层和排水管;所述废水处理腔设置在箱体的内腔右侧;所述进料斗设置在箱体的右侧上方，进料斗的内腔中设置有粗制过滤网，进料斗的上端设置有第一密封盖;所述加药漏斗设置在箱体的右侧上方;所述上挡板设置在废水处理腔内上侧，上挡板的右端通过第一单向阀设置在箱体的内腔右侧上;所述搅拌装置设置在上挡板的下侧;所述排杂管设置在箱体的右侧上;所述下挡板设置在搅拌装置的下侧，下挡板的右端设置有第二单向阀;所述油污隔离层设置在废水处理腔内;所述消毒层设置在废水处理腔内下侧;所述排水管设置在箱体的右侧下端;所述进料装置包括第二密封盖、进料斗、粉碎装置和出料斗;所述出料斗设置在箱体的上面，粉碎装置的上端设置有进料斗，进料斗的上端设置有第二密封盖;所述搅拌装置包括电机、转轴、旋紧螺柱和搅拌片;所述电机设置在上挡板内，电机的下端固定设置有转轴，转轴的下端通过旋紧螺柱设置有搅拌片。
作为本发明进一步的改进方案：所述出料斗的上面设置有粉碎装置。
作为本发明进一步的改进方案：所述热风机的左端通过出风管和垃圾处理腔相连通。
作为本发明更进一步的改进方案：所述消毒层的下侧设置有活性炭吸附层。
与现有技术相比，本发明的有益效果是：
本发明装置通过在出料斗的上面设置有粉碎装置，具有对垃圾进行粉碎便于收集处理的功能;将热风机的左端通过出风管和垃圾处理腔相连通，具有对垃圾进行干燥便于沥水的功能;在上挡板的下侧设置有搅拌装置，具有混合搅拌药水和污水的功能;在废水处理腔内设置有油污隔离层，具有隔绝油污的功能;所述废水处理腔内下侧设置有消毒层，具有对废水进行消毒的功能，消毒层的下侧设置有活性炭吸附层，具有净化废水和吸附臭味的功能;本装置具有结构简单、实用性强和废水废物处理效果好的特点。
