申请日2016.06.15
公开(公告)日2016.12.07
IPC分类号C02F9/08
摘要
本实用新型涉及一种工业废水应急处理设备，包括管道过滤器、混合反应池、斜管沉淀池、氧化池、污泥池、活性炭过滤器、加药系统装置、臭氧发生装置、臭氧分解器。本实用新型吸收了国内外应急处理前沿技术进行技术集成与创新，针对工业废水突发的水污染事件，针对不同的污染物提供及时、高效、安全的快速处理装置，具有占地面积小、工艺流程简单、处理速度快的可移动式工业废水应急处理集成技设备，可通过不同的装置组合处理多种废水类型，使化学需氧量、总磷、总氮、重金属或有毒化合物等污染物含量不同的工业废水能即时达标排放，从而应对日益频繁的水环境突发污染事故，具有重要的现实意义。
权利要求书
1.一种工业废水应急处理设备，其特征在于，该工业废水应急处理设备包括管道过滤器、混合反应池、斜管沉淀池、氧化池、污泥池、活性炭过滤器、加药系统、臭气发生装置、臭氧分解器;所述管道过滤器、混合反应池、斜管沉淀池、氧化池、活性炭过滤器依次连接;混合反应池与斜管沉淀池的底部均连接污泥池;臭氧发生装置设置有臭氧发生器，臭氧发生器连接氧化池，臭氧分解器连接在氧化池一侧;加药系统安装在混合反应池与氧化池上部。
2.如权利要求1所述的工业废水应急处理设备，其特征在于，所述加药系统设置有酸碱添加装置、絮凝剂添加装置、加重剂添加装置、双氧水添加装置、PAC净水剂添加装置、催化剂添加装置;所述工业废水应急处理设备还设置有计量泵、药罐、搅拌器;所述计量泵、药罐、搅拌器安装在混合反应池上，酸碱添加装置、加重剂添加装置、絮凝剂添加装置均与混合反应池连接;双氧水添加装置、催化剂添加装置连接在氧化池上部，所述氧化池中安装有UV灯;PAC净水剂添加装置连接在管道过滤器出口端;
所述工业废水应急处理设备还设置电控系统，电控系统包括PLC机、UPS电源、工控机、显示器，所述双氧水添加装置、催化剂添加装置、臭氧发生器、搅拌器、计量泵、加重剂添加装置、絮凝剂添加装置均与电控系统连接。
3.如权利要求1所述的工业废水应急处理设备，其特征在于，混合反应池、斜管沉淀池底部分别安装有第一排放阀、第二排放阀，第一排放阀、第二排放阀均与污泥池连接。
4.如权利要求1所述的工业废水应急处理设备，其特征在于，所述活性炭过滤器安装有净水排放阀，斜管沉淀池上部设置有单侧出水堰，单侧出水堰与氧化池连接;臭氧发生装置还设置有臭氧循环泵、氧气瓶装置，氧气瓶装置连 接臭氧发生器，臭氧循环泵进出口均安装在氧化池上。
说明书
一种工业废水应急处理设备
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种工业废水应急处理设备。
背景技术
近年来，随着我国的经济发展，水环境污染日益加重，突发水污染事故频发，而由工业废水造成的突发水污染事故更为普遍，对人民的生命健康安全造成严重威胁。工业废水一般可生化性差，含有大量有毒有害的污染物，如重金属、含油废水、造纸废水等，一旦突发污染物泄漏，容易造成严重危害，这就需要建立工业废水突发污染事故的应急处理体系。应急处理设备是应急处理体系的重要组成部分，因此对工业废水应急处理设备进行研发具有必要性与紧迫性。
早在1993年，美国就颁布了“化学品事故排放风险管理计划”，建立了较为完备的应急处理体系，日本近年来也对其海域建立了完备的石油泄漏预防和应急快速反应技术体系。基于这些应急处理体系，国外在应急产品与设备方面开发出了比较成熟的产品，比如吸附垫、粘结剂、吸附拦截索、油类收集桶及移动式成套装置等，但是对废水进行现场应急处理的设备仍较为缺乏，且这些设备在处理高浓度有毒工业废水方面仍存在适用范围窄、处理效果不理想等问题。同时，国内相关产品则非常缺乏。
工业园区会产生大量有毒有害的污染物，这些污染物的处理方式一般都采用常规工艺，占地面积大，处理速度慢，对于突发的污染物泄漏，缺乏应急处理设备。
发明内容
本实用新型为解决目前对废水进行现场应急处理的设备在处理高浓度工业废水方面存在适用范围窄、占地面积大，处理速度慢，对于突发的污染物泄漏处理效果不理想等缺陷，提供一种工业废水应急处理设备。
本实用新型采取的技术方案是：

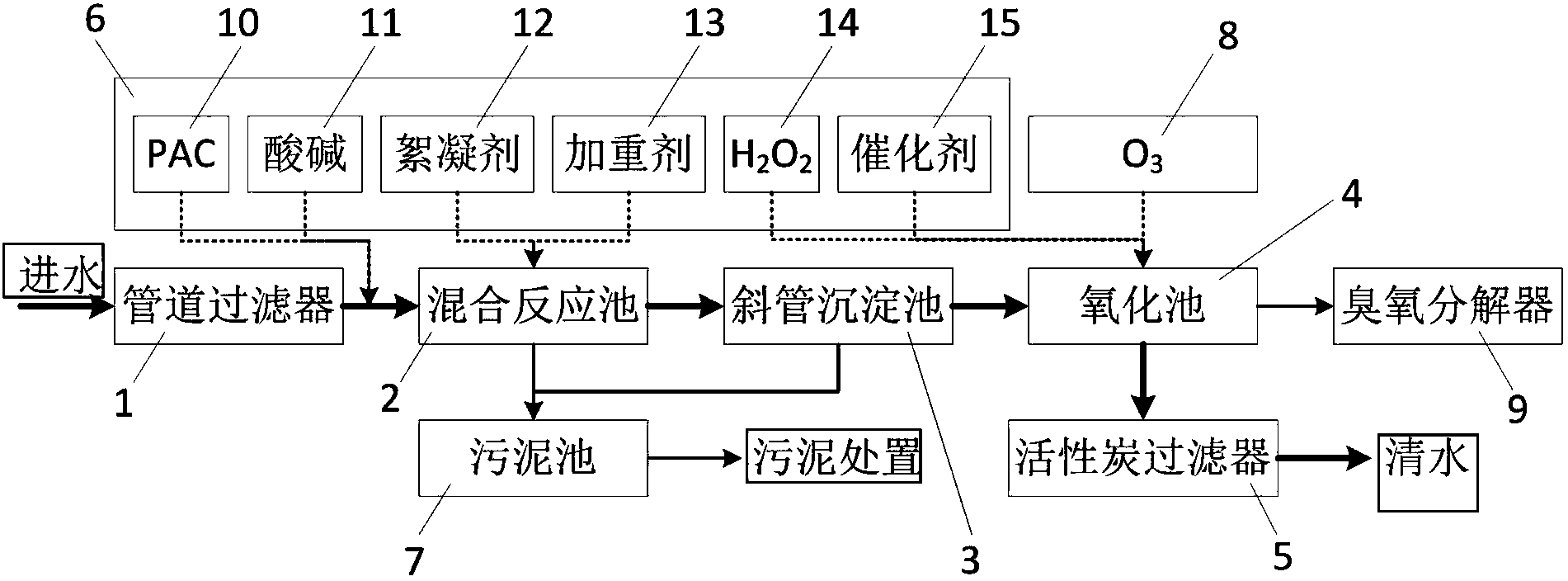

一种工业废水应急处理设备，该工业废水应急处理设备包括管道过滤器、混合反应池、斜管沉淀池、氧化池、污泥池、活性炭过滤器、加药系统、臭气发生装置、臭氧分解器;所述管道过滤器、混合反应池、斜管沉淀池、氧化池、活性炭过滤器依次连接;混合反应池与斜管沉淀池的底部均连接污泥池;臭氧发生装置设置有臭氧发生器，臭氧发生器连接氧化池，臭氧分解器连接在氧化池一侧;加药系统安装在混合反应池与氧化池上部。
进一步，所述加药系统设置有酸碱添加装置、絮凝剂添加装置、加重剂添加装置、双氧水添加装置、PAC净水剂添加装置、催化剂添加装置;所述工业废水应急处理设备还设置有计量泵、药罐、搅拌器;所述计量泵、药罐、搅拌器安装在混合反应池上，酸碱添加装置、加重剂添加装置、絮凝剂添加装置均与混合反应池连接;双氧水添加装置、催化剂添加装置连接在氧化池上部，所述氧化池中安装有UV灯;PAC净水剂添加装置连接在管道过滤器出口端，可以根据不同工业废水的污染物种类与含量，调节混合反应池pH值，选择混凝或电絮凝等不同的工艺进行简易应急处理;根据不同工业废水的污染情况，氧化池可选择不同的氧化剂与催化剂，例如进行Fenton、UV-Fenton、UV-H2O2、H2O2-O3、UV-H2O2-O3、O3、UV-O3等不同的氧化反应组合对工业废水进行深 度处理，也可通过调节pH单元，选择酸性或者中性Fenton反应。
进一步，所述工业废水应急处理设备还设置电控系统，电控系统包括PLC机、软件、UPS电源、工控机、显示器，所述双氧水添加装置、催化剂添加装置、臭氧发生器、搅拌器、计量泵、加重剂添加装置、絮凝剂添加装置均与电控系统连接。
进一步，混合反应池、斜管沉淀池底部分别安装有第一排放阀、第二排放阀，第一排放阀、第二排放阀均与污泥池连接。
进一步，所述活性炭过滤器安装有净水排放阀，斜管沉淀池上部设置有单侧出水堰，单侧出水堰与氧化池连接;臭氧发生装置还设置有臭氧循环泵、氧气瓶装置，氧气瓶装置连接臭氧发生器，臭氧循环泵进出口均安装在氧化池上。
进一步，电控系统实时监测电絮凝与高级氧化单元的pH，与加酸加碱泵联动，根据出水COD，自动调节酸碱、H2O2、催化剂加药量。
本实用新型具有的优点和积极效果是：本实用新型吸收了国内外应急处理前沿技术进行技术集成与创新，针对工业废水突发的水污染事件，本实用新型用于突发污染事故处理的设备，可以针对不同的污染物提供及时、高效、安全的快速处理装置，具有占地面积小、处理速度快的工业废水应急处理集成技设备，从而应对日益频繁的水环境突发污染事故，具有重要的现实意义。
这种工业废水应急处理设备可通过不同的装置组合处理多种废水类型，使废水中的化学需氧量、总磷、总氮、重金属含量或有毒化合物等能够即时达标排放。
