申请日2016.07.25
公开(公告)日2017.01.04
IPC分类号C02F11/12; C02F11/18
摘要
本实用新型涉及一种用于污泥干化流化床的换热器，该换热器安装在流化床的中部;并且该换热器包括安装框架、若干组换热管、导热介质;每组换热管分别等间隔地设置在安装框架的支架上，导热介质填充于每组换热管中;每组换热管均包括换热管入口和换热管出口;每组换热管的换热管入口通过导热介质入口连接管相连接;每组换热管的换热管出口通过导热介质出口连接管相连接;所述导热介质入口连接管上设置有进液流量调节阀;所述导热介质出口连接管上设置有出液流量调节阀。其具有结构简单、设计合理、运行安全可靠、自动化程度高、操作方便、节能环保、应用范围广、能够有效处理流化床的湿污泥以便达到降低运输成本等优点。
权利要求书

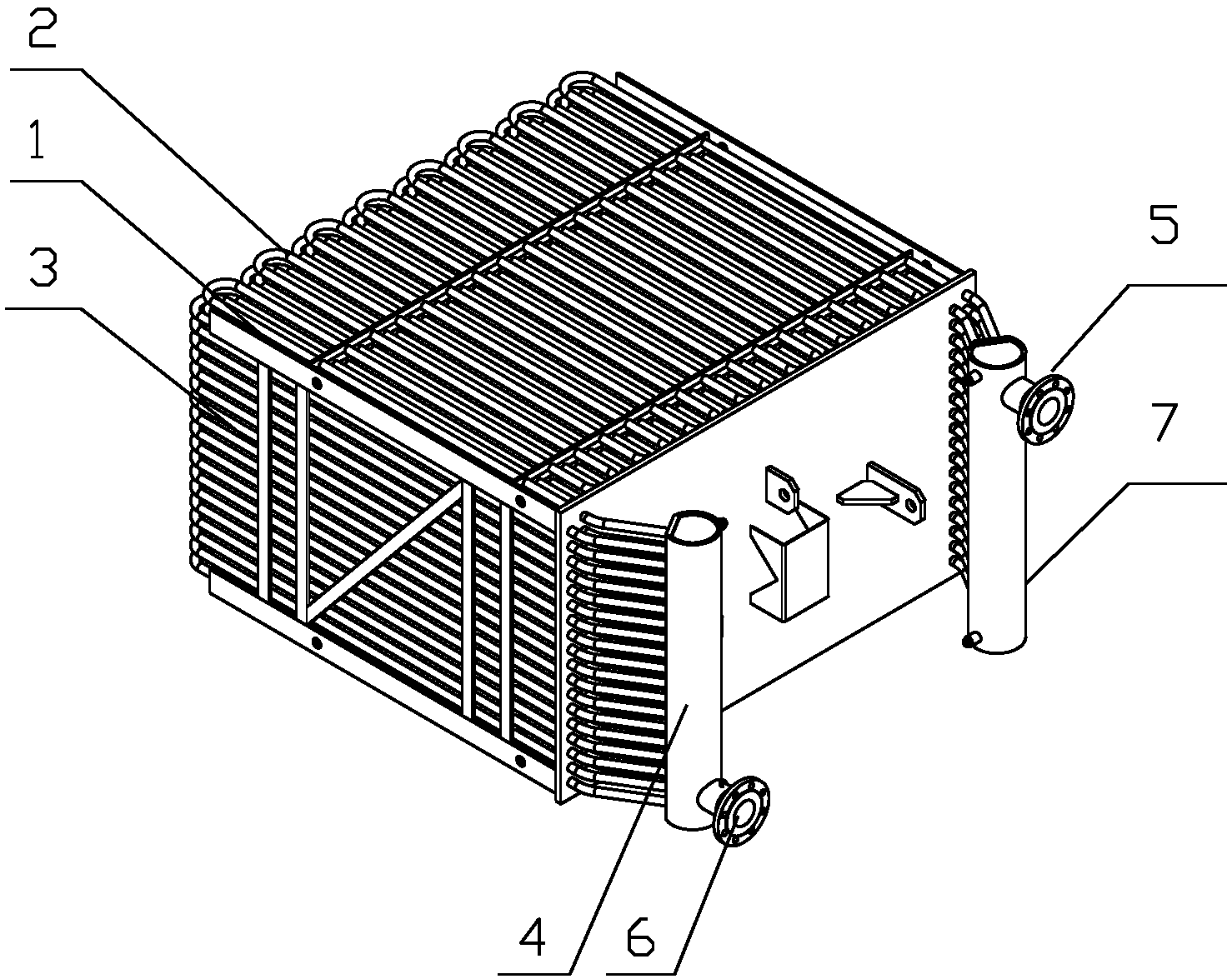

1.一种用于污泥干化流化床的换热器，其特征在于：该换热器安装在流化床的中部;并且该换热器包括安装框架(1)、若干组换热管模块(2);每组换热管分别等间隔地设置在安装框架的支架(3)上，导热介质填充于每组换热管中;每组换热管均包括换热管入口和换热管出口;每组换热管的换热管入口通过导热介质入口连接管(4)相连接;每组换热管的换热管出口通过导热介质出口连接管(5)相连接;所述导热介质入口连接管上设置有进液流量调节阀(6);所述导热介质出口连接管上设置有出液流量调节阀(7)。
2.根据权利要求1所述的一种用于污泥干化流化床的换热器，其特征在于：所述换热管为高强耐磨钢，该高强耐磨钢包括22MnB5、26MnB5或者30MnB5,每组换热管的外部还设置有壳体，所述的壳体为Q345合金钢;所述的导热介质为高温油。
3.根据权利要求1所述的一种用于污泥干化流化床的换热器，其特征在于：所述的换热器还包括远程或就地控制系统，导热介质入口连接管上还设置有温度传感器和温控器，远程或就地控制系统与温度传感器和温控器通过数据线相连接;温控器与导热油加热装置连接。
4.根据权利要求3所述的一种用于污泥干化流化床的换热器，其特征在于：所述的导热油加热系统采用燃油锅炉、燃气锅炉或者沼气锅炉加热。
5.根据权利要求1所述的一种用于污泥干化流化床的换热器，其特征在于：控制系统包括可编程的PLC控制器或者可编程的ARM控制器，导热介质入口连接管上还设置有流量传感器，流量传感器与控制系统通过数据线相连接，控制系统还与进液流量调节阀、出液流量调节阀通过数据线控制连接;控制系统还包括显示器组件，该显示器组件与可编程PLC控制器或者可编程ARM控制器相连接用于显示导热介质入口的温度和流量值、导热介质出口的流量值;所述的显示器组件为七段码显示器。
6.根据权利要求1所述的一种用于污泥干化流化床的换热器，其特征在于：所述的换热器还包括控制系统和设置在每组换热管内的电加热丝;每组电加热丝通过导线与供电组件相连接，导热介质入口连接管上还设置有温度传感器和电磁温控计，控制系统与温度传感器和电磁温控计通过数据线相连接;电磁温控计与供电组件控制连接。
7.根据权利要求6所述的一种用于污泥干化流化床的换热器，其特征在于：所述的供电组件包括交流电或者与太阳能转换器连接太阳能电池板。
说明书
一种用于污泥干化流化床的换热器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污泥干化流化床的换热器。
背景技术
城市污水处理过程中，流化床是处理工艺中一个重要的组成部分，然而，在现有的流化床结构对于污泥的处理往往不带加热装置，使得污泥在排除的时候，因自身水分较多而导致运输成本较高。虽然研究者们也提出一些对污泥的处理方法，然而这些装置或者方法存在着：结构复杂、使用寿命低、生产及运行成本较高、处理效果不明显等缺陷。因此，提出一种能够克服上述缺陷的污泥处理装置具有重要的研究意义。
发明内容
针对现有技术中污泥处理装置存在的上述不足，本实用新型的目的在于：提供一种用于污泥干化流化床的换热器，其具有结构简单、设计合理、运行安全可靠、自动化程度高、操作方便、节能环保、应用范围广、能够有效处理流化床的湿污泥以便达到降低运输成本等优点。
为了达到上述目的，本实用新型采用如下技术方案实现：
一种用于污泥干化流化床的换热器，该换热器安装在流化床的中部;并且该换热器包括安装框架、若干组换热管、导热介质;每组换热管分别等间隔地设置在安装框架的支架上，导热介质填充于每组换热管中;每组换热管均包括换热管入口和换热管出口;每组换热管的换热管入口通过导热介质入口连接管相连接;每组换热管的换热管出口通过导热介质出口连接管相连接;所述导热介质入口连接管上设置有进液流量调节阀;所述导热介质出口连接管上设置有出液流量调节阀。
作为上述技术方案的进一步改进，所述换热管为高强耐磨钢，该高强耐磨钢包括22MnB5、26MnB5或者30MnB5,每组换热管的外部还设置有壳体，所述的壳体为Q345合金钢;所述的导热介质为高温油。
作为上述技术方案的进一步改进，所述的换热器还包括远程或就地控制系统，导热介质入口连接管上还设置有温度传感器和温控器，远程或就地控制系统与温度传感器和温控器通过数据线相连接;温控器与导热油加热装置连接。
作为上述技术方案的进一步改进，控制系统包括可编程的PLC控制器或者可编程的ARM控制器，导热介质入口连接管上还设置有流量传感器，流量传感器与控制系统通过数据线相连接，控制系统还与进液流量调节阀、出液流量调节阀通过数据线控制连接;控制系统还包括显示器组件，该显示器组件与可编程PLC控制器或者可编程ARM控制器相连接用于显示导热介质入口的温度和流量值、导热介质出口的流量值;所述的显示器组件为七段码显示器。
作为上述技术方案的进一步改进，所述的导热油加热系统可采用燃油锅炉或燃气锅炉，如果与热水解消化系统同时使用，可采用沼气锅炉加热。
作为上述技术方案的进一步改进，所述的换热器还包括控制系统和设置在每组换热管内的电加热丝;每组电加热丝通过导线与供电组件相连接，导热介质入口连接管上还设置有温度传感器和电磁温控计，控制系统与温度传感器和电磁温控计通过数据线相连接;电磁温控计与供电组件控制连接。
作为上述技术方案的进一步改进，所述的供电组件包括交流电或者与太阳能转换器连接太阳能电池板。
与现有技术中的污泥处理装置相比，采用本实用新型的一种用于污泥干化流化床的换热器具有如下优点：
(1)结构设计更加简单合理，并且自动化程度较高，对流化床湿污泥的处理效果较好，能够将湿污泥对其加热，使得水分降低以便降低运输成本。
(2)整体运行安全可靠，经过现场试验发现，通过对控制系统的编程控制导热油的温度计流量，能够使得湿污泥的处理效率提高30%-50%，处理效果相当明显，成本也有效降低。
(3)使用寿命长，操作方便，并且降低了工人的劳动强度，提高了作业效率，能够广泛地被推广及应用。
