申请日2015.05.21
公开(公告)日2015.08.19
IPC分类号G01N33/00
摘要
污泥浓度分析仪探头的安装装置，属于一种仪表安装装置，具体为污泥浓度分析仪探头的安装装置，包括通过第一螺栓连接在池壁上的固定块，在固定块上通过第二螺栓连接支架，在支架上通过管夹夹住一根竖向布置的直电缆管，并且通过第三螺栓固定，在直电缆管的下端连接弯电缆管，弯电缆管的另一端连接污泥浓度分析仪探头，污泥浓度分析仪探头的信号线穿置在弯电缆管、直电缆管中。该安装装置不仅能避免电缆线碰到污水受到腐蚀，还可以通过改弯电缆管的长度和位置，方便地改变探头在污水池中的位置，结构简单、成本低廉。
权利要求书
1.污泥浓度分析仪探头的安装装置，包括污泥浓度分析仪探头，其特征在于：所述安装装置还包括通过第一螺栓连接在池壁上的固定块，在固定块上通过第二螺栓连接支架，在支架上通过管夹夹住一根竖向布置的直电缆管，并且通过第三螺栓固定，在直电缆管的下端连接弯电缆管，弯电缆管的另一端连接所述污泥浓度分析仪探头，污泥浓度分析仪探头的信号线穿置在弯电缆管、直电缆管中。
2.根据权利要求1所述的污泥浓度分析仪探头的安装装置，其特征在于：管夹有两个，两个管夹均将支架与直电缆管夹住。
3.根据权利要求1所述的污泥浓度分析仪探头的安装装置，其特征在于：在所述直电缆管的上端设置密封盖。
说明书
污泥浓度分析仪探头的安装装置
技术领域
本实用新型属于一种仪表安装装置，具体为污泥浓度分析仪探头的安装装置。
背景技术
在垃圾电厂渗滤液处理中需要使用污泥浓度分析仪，而污泥浓度分析仪探头要安装在支架上，同时工业污水有一定的酸碱度，如果电缆线在污水中放置时间久了，电缆外皮会被腐蚀，从而影响仪表的测量值。
发明内容
本实用新型的目的是为了克服现有技术的不足，提供一种避免电缆外皮腐蚀的污泥浓度分析仪探头的安装装置。

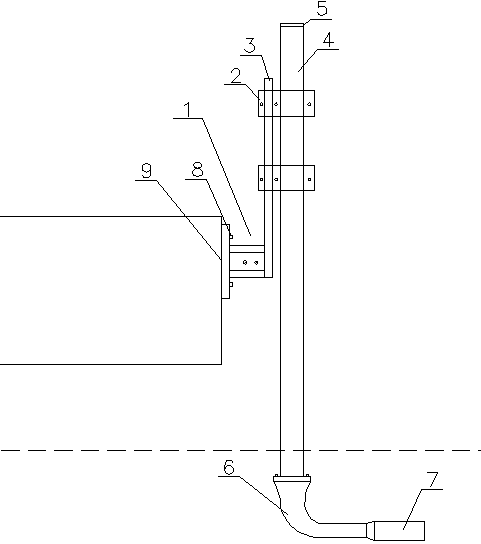

本实用新型的目的是这样实现的：污泥浓度分析仪探头的安装装置，包括污泥浓度分析仪探头，所述安装装置还包括通过第一螺栓连接在池壁上的固定块，在固定块上通过第二螺栓连接支架，在支架上通过管夹夹住一根竖向布置的直电缆管，并且通过第三螺栓固定，在直电缆管的下端连接弯电缆管，弯电缆管的另一端连接所述污泥浓度分析仪探头，污泥浓度分析仪探头的信号线穿置在弯电缆管、直电缆管中。
本实用新型将固定块用螺栓和螺母安装在池壁上，再将支架安装在固定块上，用管夹把支架和直电缆管夹住，并用螺栓和螺母固定好，并调好直电缆管位置，将污泥浓度分析仪探头和弯电缆管连接，把电缆线穿过弯电缆管和直电缆管，将直电缆管和弯电缆管用螺丝拧紧，把电缆线拉到外面仪表面板上接线。
该安装装置不仅能避免电缆线碰到污水受到腐蚀，还可以通过改弯电缆管的长度和位置，方便地改变探头在污水池中的位置，结构简单、成本低廉。
为了连接更稳固，管夹有两个，两个管夹均将支架与直电缆管夹住。
作为本实用新型的改进，在所述直电缆管的上端设置密封盖, 密封塞可将直电缆管上口封住。
