申请日2015.05.21
公开(公告)日2015.10.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型可循环复合污水处理设备，包括过滤室、药物处理室、活性炭吸附室和排放室，所述过滤室的左侧设有污水入水口，且污水入水口的下方设有高压泵，通过高压泵增加污水的压力，从而使得污水整体流动更加迅速;所述过滤室内设有滤膜，通过滤膜对污水进行初步过滤处理;所述过滤室的右侧连通药物处理室，本实用新型可以有效的检测初步处理的污水质量，从而可以相应得启动回水装置，使得污水进行循环处理，因此处理的质量更高。
权利要求书
1.一种新型可循环复合污水处理设备，其特征在于，包括过滤室、药物处理室、活性炭吸附室和排放室，所述过滤室的左侧设有污水入水口，且污水入水口的下方设有高压泵;所述过滤室内设有滤膜;所述过滤室的右侧连通药物处理室，所述药物处理室内活动设有装药筒;所述药物处理室的右侧连通活性炭吸附室，且活性炭吸附室的内壁上下侧交叉设有活性炭棒;所述活性炭吸附室的右侧连通排放室，所述排放室的上方设有回水泵，且回水泵通过回水管一端连通排放室，另一端连通药物处理室;所述排放室上设有控制检测器，且控制检测器包括水质检测仪、处理器和模数转换器，所述水质检测仪的输入端设于排放室内，所述处理器连接回水泵。
2.根据权利要求1所述的新型可循环复合污水处理设备，其特征在于，所述排放室的右侧设有排水口。
3.根据权利要求1所述的新型可循环复合污水处理设备，其特征在于，所述装药筒的上方设有拉环。
说明书
一种新型可循环复合污水处理设备
技术领域
本实用新型涉及污水处理设备，具体是一种新型可循环复合污水处理设备。
背景技术
在污水的处理过程中，往往需要通过添加添加剂的方式来净化水，但是这种方式成本高昂，但是一次净化又达不到净化要求，因此十分的不便。
实用新型内容
本实用新型的目的在于提供一种新型可循环复合污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

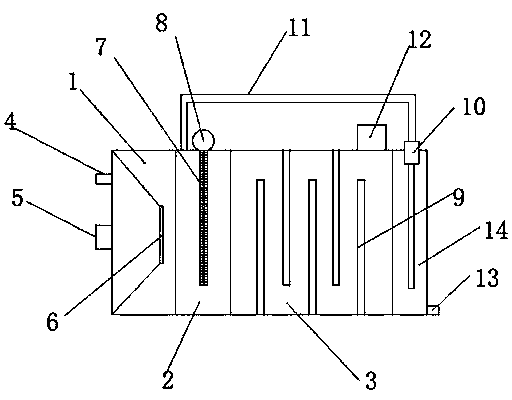

一种新型可循环复合污水处理设备，包括过滤室、药物处理室、活性炭吸附室和排放室，所述过滤室的左侧设有污水入水口，且污水入水口的下方设有高压泵，通过高压泵增加污水的压力，从而使得污水整体流动更加迅速;所述过滤室内设有滤膜，通过滤膜对污水进行初步过滤处理;所述过滤室的右侧连通药物处理室，所述药物处理室内活动设有装药筒，通过在装药筒内放置添加剂，从而对污水进行药物处理;所述药物处理室的右侧连通活性炭吸附室，且活性炭吸附室的内壁上下侧交叉设有活性炭棒，通过活性炭棒吸附悬浮颗粒物;所述活性炭吸附室的右侧连通排放室，所述排放室的上方设有回水泵，且回水泵通过回水管一端连通排放室，另一端连通药物处理室;所述排放室上设有控制检测器，且控制检测器包括水质检测仪、处理器和模数转换器，所述水质检测仪的输入端设于排放室内，水质检测仪用于检测排放室的水质量，并将检测数据通过模数转换器转换后反馈给处理器，所述处理器连接回水泵，通过处理器判断检测数值，并根据相应的设定开关回水泵。
作为本实用新型进一步的方案：所述排放室的右侧设有排水口。
作为本实用新型再进一步的方案：所述装药筒的上方设有拉环。
与现有技术相比，本实用新型的有益效果是：本实用新型可以有效的检测初步处理的污水质量，从而可以相应得启动回水装置，使得污水进行循环处理，因此处理的质量更高。
