申请日2016.06.14
公开(公告)日2016.11.09
IPC分类号A01K63/02; A01K63/04
摘要
一种鲜活水产品水处理设备，它涉及水产品的水处理设备领域;它包含暂养桶、微滤机、紫外杀菌器、生物滤器、蛋白分离器和制冷机，暂养桶的出水口与微滤机的输入端相连接，微滤机的输出端与紫外杀菌器的输入端相连接，紫外杀菌器的输出端与生物滤器的输入端相连接，生物滤器的输出端与蛋白分离器组的输入端相连接，生物滤器的滤渣处外接设置有排沟，生物滤器的溢水口与微滤机的输入端相连接;蛋白分离器组的输出端与制冷机的输入端相连接;制冷机的输出端与暂养桶的输入端相连接。它能提供移动性较佳的鲜活水暂养系统，实现温度、盐度、水质等条件自动控制，还能与运输设备共用资源，具有利用低温循环水远程运输鲜活水产的优点。
权利要求书
1.一种鲜活水产品水处理设备，其特征在于它包含暂养桶、微滤机、紫外杀菌器、生物滤器、蛋白分离器和制冷机，所述暂养桶的出水口与所述微滤机的输入端相连接，所述微滤机的输出端与所述紫外杀菌器的输入端相连接，所述紫外杀菌器的输出端与所述生物滤器的输入端相连接，所述生物滤器的输出端与所述蛋白分离器组的输入端相连接，所述生物滤器的滤渣处外接设置有排沟，所述生物滤器的溢水口与所述微滤机的输入端相连接;所述蛋白分离器组的输出端与所述制冷机的输入端相连接;所述制冷机的输出端与所述暂养桶的输入端相连接。
2.根据权利要求1所述的一种鲜活水产品水处理设备，其特征在于所述的生物滤器的生物滤料为∮25mm滤料。
3.根据权利要求1所述的一种鲜活水产品水处理设备，其特征在于所述的微滤机的滤网尺寸小于等于50um。
4.根据权利要求1所述的一种鲜活水产品水处理设备，其特征在于所述的蛋白分离器组由2个并列的蛋白分离器组成。
5.根据权利要求1或3所述的一种鲜活水产品水处理设备，其特征在于所述的微滤机的输入端设置有水泵。
6.根据权利要求1或2所述的一种鲜活水产品水处理设备，其特征在于所述的生物滤器的输入端设置有水泵。
说明书
鲜活水产品水处理设备
技术领域
本实用新型涉及水产品的水处理设备领域，具体涉及一种鲜活水产品水处理设备。
背景技术
目前国内鲜活水产品物流具有以下几方面的特征：
物流品种繁多，难度大，成活率低;
究其影响因素，主要有装载密度大、水温高、水质差、溶氧量较低，水环境较差，监控措施低劣，应激反应性能较差等。
因此，国内水产品冷藏运输设施和监管机制不够完善，相应的配套设施设备严重不足。
另外，物流受季节影响大，物流、暂养技术工艺比较落后，批发市场功能不完善，无固定式仓储车间等因素也导致了国内水产邻域的脏乱差的特点，人们很难享受到远程运输的鲜活的水产品。
发明内容
本实用新型的目的是提供一种鲜活水产品水处理设备，通过暂养桶、微滤机、紫外杀菌器、生物滤器、蛋白分离器和制冷机的系统运输保障设备，可以实现鲜活水产品的远程运输。

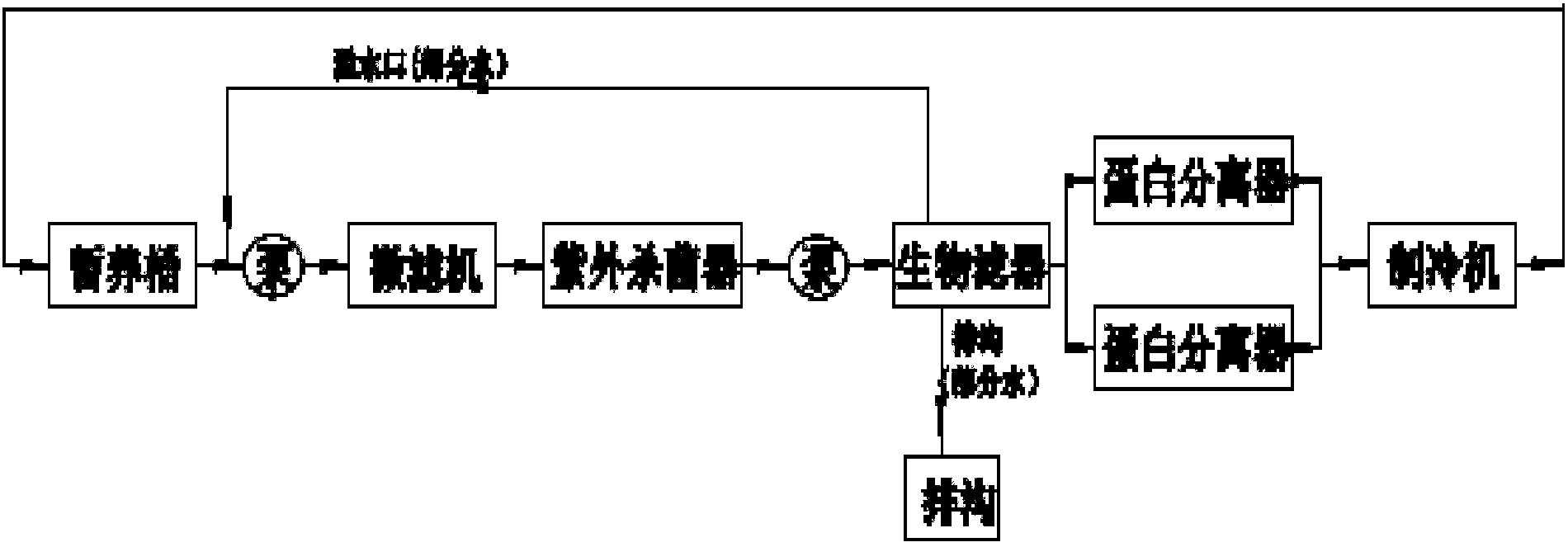

为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：一种鲜活水产品水处理设备，它包含暂养桶、微滤机、紫外杀菌器、生物滤器、蛋白分离器和制冷机，所述暂养桶的出水口与所述微滤机的输入端相连接，所述微滤机的输出端与所述紫外杀菌器的输入端相连接，所述紫外杀菌器的输出端与所述生物滤器的输入端相连接，所述生物滤器的输出端与所述蛋白分离器组的输入端相连接，所述生物滤器的滤渣处外接设置有排沟，所述生物滤器的溢水口与所述微滤机的输入端相连接;所述蛋白分离器组的输出端与所述制冷机的输入端相连接;所述制冷机的输出端与所述暂养桶的输入端相连接。
所述生物滤器的生物滤料为∮25mm滤料。
所述微滤机的滤网尺寸小于等于50um。
所述蛋白分离器组由2个并列的蛋白分离器组成。
所述微滤机的输入端设置有水泵。
所述生物滤器的输入端设置有水泵。
本实用新型所述的鲜活水产品水处理设备，可以通过暂养桶、微滤机、紫外杀菌器、生物滤器、蛋白分离器和制冷机的搭配使用，能够降低运输环节成本，提高存活率;还能与其它常用的运输设备搭配使用，使用方便且还能提高资源利用率。
