申请日2016.06.21
公开(公告)日2017.12.29
IPC分类号C02F1/72
摘要
本发明涉及化工污水处理工艺技术领域，具体涉及一种强化污水芬顿处理效果的工艺系统，包括芬顿反应池、铁碳微电解反应池和双氧水储罐;所述双氧水储罐通过导流管和芬顿反应池连通;所述芬顿反应池的左侧通过导管连接有回流泵，所述回流泵上端通过回流管连接有射流曝气器;本发明是通过将H2O2和Fe2+均匀分布在回流水和原水中，增加H2O2和Fe2+的接触面积，通过射流曝气器，使H2O2和Fe2+加速碰撞，生成羟基自由基，羟基自由基一旦生成，即与原水中的大分子有机物迅速碰撞，发生氧化反应。且羟基自由基均匀分布在原水中，其在最短的时间内最大的参与反应，故其利用率较高，反应较完全。

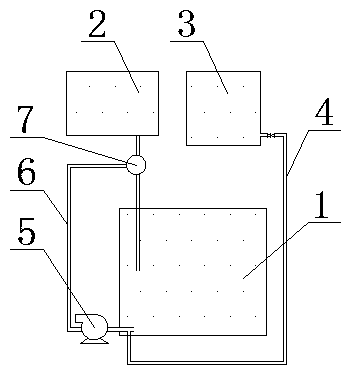

摘要附图
权利要求书
1.一种强化污水芬顿处理效果的工艺系统，其特征在于：包括芬顿反应池(1)、铁碳微电解反应池(2)和双氧水储罐(3);所述双氧水储罐(3)通过导流管(4)和芬顿反应池(1)连通;所述芬顿反应池(1)的左侧通过导管连接有回流泵(5)，所述回流泵(5)上端通过回流管(6)连接有射流曝气器(7)，所述射流曝气器(7)通过导流管(4)和铁碳微电解反应池(2)连通;所述射流曝气器(7)包括喷嘴(701)，所述喷嘴(701)的上端连接有原水进口(703)，所述喷嘴(701)的左端连接有回流液进口(702)，所述喷嘴(701)的右侧固定连接有混合管(704)，所述混合管(704)的右侧固定有扩散管(705)。
说明书
一种强化污水芬顿处理效果的工艺系统
技术领域
本发明涉及化工污水处理工艺技术领域，具体的说是一种强化污水芬顿处理效果的工艺系统。
背景技术
工业废水水量大、成分复杂、不易生物降解、废水极难处理。绝大部分的工业废水BOD5/COD的值均小于0.3，可生化性较差，必须提高其可生化性。芬顿氧化法是比较常用的化学方法。此法是在酸性条件下，将Fe2+和H2O2按一定的比例混合，组成芬顿(Fenton)试剂，生成具有强氧化性的羟基自由基，来氧化污水中的有机物。但因羟基自由基极不稳定，生成后极易分解，反应时间仅有1/1000秒，导致其还未参与氧化反应就分解了，而传统加药方式无法有效解决此问题。
基于以上原因，需要新的一种强化污水芬顿处理效果的工艺系统被设计出来，通过将H2O2和Fe2+均匀分布在回流水和原水中，增加H2O2和Fe2+的接触面积，通过射流曝气器，使H2O2和Fe2+加速碰撞，生成羟基自由基，羟基自由基一旦生成，即与原水中的大分子有机物迅速碰撞，发生氧化反应。且羟基自由基均匀分布在原水中，其在最短的时间内最大的参与反应，故其利用率较高，反应较完全，即一种强化污水芬顿处理效果的工艺系统。
发明内容
为了解决上述现有化工污水处理存在的技术问题，本发明提供一种强化污水芬顿处理效果的工艺系统。
本发明解决其技术问题所采用的技术方案是：
一种强化污水芬顿处理效果的工艺系统，包括芬顿反应池、铁碳微电解反应池和双氧水储罐;所述双氧水储罐通过导流管和芬顿反应池连通;所述芬顿反应池的左侧通过导管连接有回流泵，所述回流泵上端通过回流管连接有射流曝气器，所述射流曝气器通过导流管和铁碳微电解反应池连通。
进一步地，所述射流曝气器包括喷嘴，所述喷嘴的上端连接有原水进口，所述喷嘴的左端连接有回流液进口，所述喷嘴的右侧固定连接有混合管，所述混合管的右侧固定有扩散管。
进一步地，所述铁碳微电解反应池中发生有铁碳微电解反应，铁碳微电解反应中阳极反应生成的Fe2+，可与H2O2构成芬顿试剂氧化体系。阴极反应生成的新生态[H]能与废水中许多组分发生氧化还原反应，使其脱色。通过铁碳曝气反应，消耗了大量的氢离子，使废水的pH值升高，为后续芬顿反应创造了条件。
进一步地，所述芬顿反应池底部通过增加一根回流管，将H2O2加药管置于回流管进口处，用回流泵将加入H2O2的回流水打入芬顿池中的原水进水口，回流水和铁碳微电解反应后的原水交汇处增加射流曝气器。通过射流曝气，铁碳微电解原水中的Fe2+和回流水中的H2O2可以迅速反应生成羟基自由基，羟基自由基可以和原水中的有机物发生剧烈碰撞反应，提高芬顿试剂的利用率，增加芬顿反应的效果。
本发明的有益效果是：本发明是通过将H2O2和Fe2+均匀分布在回流水和原水中，增加H2O2和Fe2+的接触面积，通过射流曝气器，使H2O2和Fe2+加速碰撞，生成羟基自由基，羟基自由基一旦生成，即与原水中的大分子有机物迅速碰撞，发生氧化反应。且羟基自由基均匀分布在原水中，其在最短的时间内最大的参与反应，故其利用率较高，反应较完全。
