申请日2016.06.13
公开(公告)日2016.11.23
IPC分类号C02F9/02
摘要
本实用新型涉及一种处理装置，尤其涉及一种化学废水处理装置。本实用新型要解决的技术问题是提供一种能提高工作效率、能提高过滤速度、能够将废水处理干净的化学废水处理装置。为了解决上述技术问题，本实用新型提供了这样一种化学废水处理装置，包括有底板、右支板、水池、过滤箱、活性炭、滤网、卡块、支撑板、U型槽、电动推杆Ⅰ、旋转电机Ⅰ、刷子、顶板、从动轮、电动轮、拉线、滑轨、滑块、电动推杆Ⅱ、旋转电机Ⅱ、拇指气缸、水管Ⅰ、阀门Ⅰ、废水箱、水管Ⅱ和阀门Ⅱ，底板上设有水池和右支板，水池位于右支板的左侧，水池的上方设有过滤箱。本实用新型达到了一种能提高工作效率、提高过滤速度、能够将废水处理干净的效果。
权利要求书

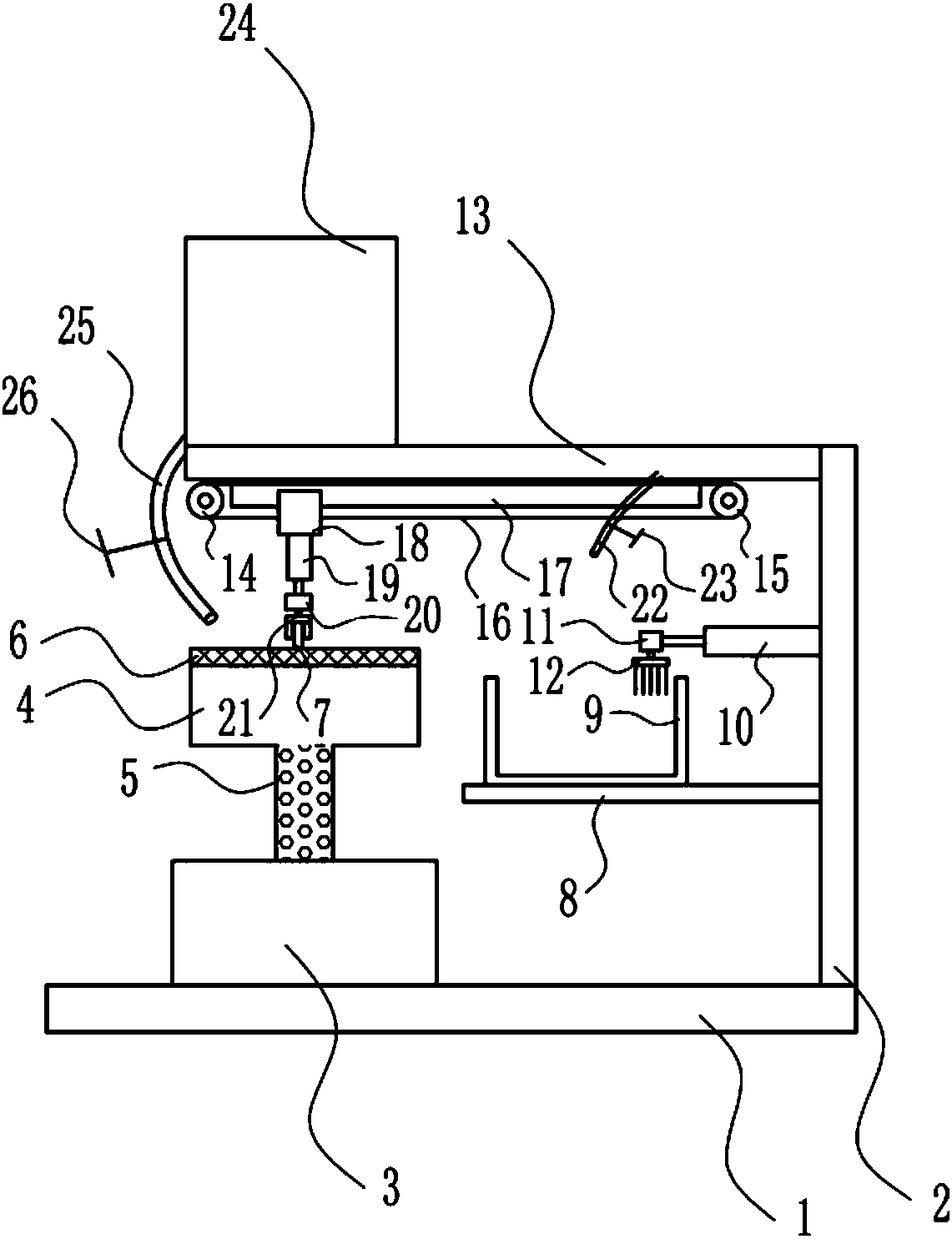

1.一种化学废水处理装置，其特征在于，包括有底板(1)、右支板(2)、水池(3)、过滤箱(4)、活性炭(5)、滤网(6)、卡块(7)、支撑板(8)、U型槽(9)、电动推杆Ⅰ(10)、旋转电机Ⅰ(11)、刷子(12)、顶板(13)、从动轮(14)、电动轮(15)、拉线(16)、滑轨(17)、滑块(18)、电动推杆Ⅱ(19)、旋转电机Ⅱ(20)、拇指气缸(21)、水管Ⅰ(22)、阀门Ⅰ(23)、废水箱(24)、水管Ⅱ(25)和阀门Ⅱ(26)，底板(1)上设有水池(3)和右支板(2)，水池(3)位于右支板(2)的左侧，水池(3)的上方设有过滤箱(4)，过滤箱(4)内底部设有活性炭(5)，过滤箱(4)内顶部设有滤网(6)，滤网(6)顶部中间设有卡块(7)，右支板(2)上从上至下依次设有顶板(13)、电动推杆Ⅰ(10)和支撑板(8)，支撑板(8)上安装有U型槽(9)，电动推杆Ⅰ(10)的伸缩杆上连接有旋转电机Ⅰ(11)，旋转电机Ⅰ(11)的底端连接有刷子(12)，顶板(13)底部的左侧安装有从动轮(14)，顶板(13)底部的右侧安装有电动轮(15)，从动轮(14)与电动轮(15)之间连接有拉线(16)，从动轮(14)与电动轮(15)之间的顶板(13)底部设有滑轨(17)，滑轨(17)上设有滑块(18)，滑块(18)的左右两端有拉线(16)连接，滑块(18)的底端连接有电动推杆Ⅱ(19)，电动推杆Ⅱ(19)的伸缩杆上连接有旋转电机Ⅱ(20)，旋转电机Ⅱ(20)的底端连接有拇指气缸(21)，拇指气缸(21)将卡块(7)夹住，顶板(13)的右方设有水管Ⅰ(22)，水管Ⅰ(22)位于U型槽(9)的上方，水管Ⅰ(22)上设有阀门Ⅰ(23)，顶板(13)的左上方设有废水箱(24)，废水箱(24)的左侧底端连接有水管Ⅱ(25)，水管Ⅱ(25)上设有阀门Ⅱ(26)，水管Ⅱ(25)的尾端位于过滤箱(4)的上方。
2.根据权利要求1所述的一种化学废水处理装置，其特征在于，还包括有超密丝网(27)，过滤箱(4)的最底部设有超密丝网(27)，超密丝网(27)位于活性炭(5)的下方。
3.根据权利要求1所述的一种化学废水处理装置，其特征在于，还包括有水泵(28)和水管Ⅲ(29)，底板(1)的左上方设有水泵(28)，水泵(28)位于水池(3)的左侧，水泵(28)与废水箱(24)之间连接有水管Ⅲ(29)。
说明书
一种化学废水处理装置
技术领域
本实用新型涉及一种处理装置，尤其涉及一种化学废水处理装置。
背景技术
化学是自然科学的一种，在分子、原子层次上研究物质的组成、性质、结构与变化规律;创造新物质的科学。世界由物质组成，化学则是人类用以认识和改造物质世界的主要方法和手段之一。它是一门历史悠久而又富有活力的学科，它的成就是社会文明的重要标志，化学中存在着化学变化和物理变化两种变化形式。
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
现有的处理装置存在工作效率低、过滤速度慢、废水处理不干净的缺点，因此亟需研发一种能提高工作效率、提高过滤速度、能够将废水处理干净的化学废水处理装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的处理装置存在工作效率低、过滤速度慢、废水处理不干净的缺点，本实用新型要解决的技术问题是提供一种能提高工作效率、能提高过滤速度、能够将废水处理干净的化学废水处理装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种化学废水处理装置，包括有底板、右支板、水池、过滤箱、活性炭、滤网、卡块、支撑板、U型槽、电动推杆Ⅰ、旋转电机Ⅰ、刷子、顶板、从动轮、电动轮、拉线、滑轨、滑块、电动推杆Ⅱ、旋转电机Ⅱ、拇指气缸、水管Ⅰ、阀门Ⅰ、废水箱、水管Ⅱ和阀门Ⅱ，底板上设有水池和右支板，水池位于右支板的左侧，水池的上方设有过滤箱，过滤箱内底部设有活性炭，过滤箱内顶部设有滤网，滤网顶部中间设有卡块，右支板上从上至下依次设有顶板、电动推杆Ⅰ和支撑板，支撑板上安装有U型槽，电动推杆Ⅰ的伸缩杆上连接有旋转电机Ⅰ，旋转电机Ⅰ的底端连接有刷子，顶板底部的左侧安装有从动轮，顶板底部的右侧安装有电动轮，从动轮与电动轮之间连接有拉线，从动轮与电动轮之间的顶板底部设有滑轨，滑轨上设有滑块，滑块的左右两端有拉线连接，滑块的底端连接有电动推杆Ⅱ，电动推杆Ⅱ的伸缩杆上连接有旋转电机Ⅱ，旋转电机Ⅱ的底端连接有拇指气缸，拇指气缸将卡块夹住，顶板的右方设有水管Ⅰ，水管Ⅰ位于U型槽的上方，水管Ⅰ上设有阀门Ⅰ，顶板的左上方设有废水箱，废水箱的左侧底端连接有水管Ⅱ，水管Ⅱ上设有阀门Ⅱ，水管Ⅱ的尾端位于过滤箱的上方。
优选地，还包括有超密丝网，过滤箱的最底部设有超密丝网，超密丝网位于活性炭的下方。
优选地，还包括有水泵和水管Ⅲ，底板的左上方设有水泵，水泵位于水池的左侧，水泵与废水箱之间连接有水管Ⅲ。
工作原理：当要对废水箱内的化学废水进行处理时，打开阀门Ⅱ，废水箱内的化学废水水通过水管Ⅱ流入过滤箱内，因为过滤箱内顶部设有滤网，所以废水里的杂质将被滤网过滤在滤网上，废水将通过滤网过滤并流入过滤箱内，然后过滤箱内的活性炭将对废水进行进一步的净化，净化过的水将流入水池内。当滤网上的杂质过多时，控制拇指气缸夹住卡块，再控制电动推杆Ⅱ缩短，电动推杆Ⅱ缩短带动旋转电机Ⅱ、拇指气缸和卡块向上移动，因为卡块连接在滤网的顶部中间，所以卡块向上移动滤网和滤网上的杂质也随之向上移动，再控制电动轮逆时针转动，电动轮逆时针转动通过拉线拉动滑块在滑轨上向右移动，滑块向右移动从而带动滤网向右移动，当滤网向右移动到U型槽的正上方时，控制电动推杆Ⅱ伸长，从而使滤网向下移动，当滤网向下移动到一定位置时，关闭电动推杆Ⅱ。控制电动推杆Ⅰ伸长，电动推杆Ⅰ伸长带动旋转电机Ⅰ和刷子向左移动，当刷子与滤网接触时，启动旋转电机Ⅰ转动，旋转电机Ⅰ转动带动刷子转动，刷子转动将对滤网进行刷洗，在刷子对滤网刷洗的同时启动旋转电机Ⅱ转动，旋转电机Ⅱ转动带动滤网转动，这样可全面的将滤网上是杂质刷洗干净，再打开阀门Ⅰ，水将通过水管Ⅰ流出到滤网上，将滤网上的杂质冲洗干净。当滤网上的杂质冲刷干净之后，关闭旋转电机Ⅰ和旋转电机Ⅱ，控制电动推杆Ⅰ缩短，从而使旋转电机Ⅰ和刷子向右移动复位，当刷子复位后，控制电动轮顺时针转动，电动轮顺时针转动通过拉线拉动滑块在滑轨上向左移动，滑块向左移动从而带动滤网向左移动，当滤网向左移动到过滤箱的正上方时，控制电动推杆Ⅱ伸长将滤网复位。
因为还包括有超密丝网，过滤箱的最底部设有超密丝网，超密丝网位于活性炭的下方，超密丝网可将化学废水中的细小杂质进行过滤。
因为还包括有水泵和水管Ⅲ，底板的左上方设有水泵，水泵位于水池的左侧，水泵与废水箱之间连接有水管Ⅲ，控制水泵抽水，水泵抽出的水通过水管Ⅲ重新流入废水箱内，再重复以上操作，对化学废水循环处理，可将化学废水处理的更干净。
(3)有益效果
本实用新型达到了一种能提高工作效率、提高过滤速度、能够将废水处理干净的效果。
