申请日2016.07.21
公开(公告)日2017.01.11
IPC分类号C02F9/08; C02F1/32; C02F1/44; C02F1/50
摘要
本实用新型公开了一种废水零排放净化装置，包括依次衔接的曝光塔、沉降塔、过滤塔、UF超滤塔、RO逆渗透塔、纳米膜渗透塔和蒸发塔;所述曝光塔与废水均化池连接;所述UF超滤塔、RO逆渗透塔、纳米膜渗透塔与回用水水池连接，通过曝光塔、沉降塔和过滤塔将废水中的油脂和固体物质进行先行处理，不会对后段过滤工艺造成影响;通过UF超滤塔、RO逆渗透塔、纳米膜渗透塔多段处理将废水中无机盐、有机物、硬度离子、细菌等与水分离，所过滤后的纯水通过收集处理，重新使用;过滤后的浓缩水中含有的水溶性物质通过蒸发塔蒸发结晶回收利用;将废水进行分段回收处理，将废水中的物质得以充分的回收利用，有效的提高了废水的利用率，达到了对资源的循环利用。
权利要求书

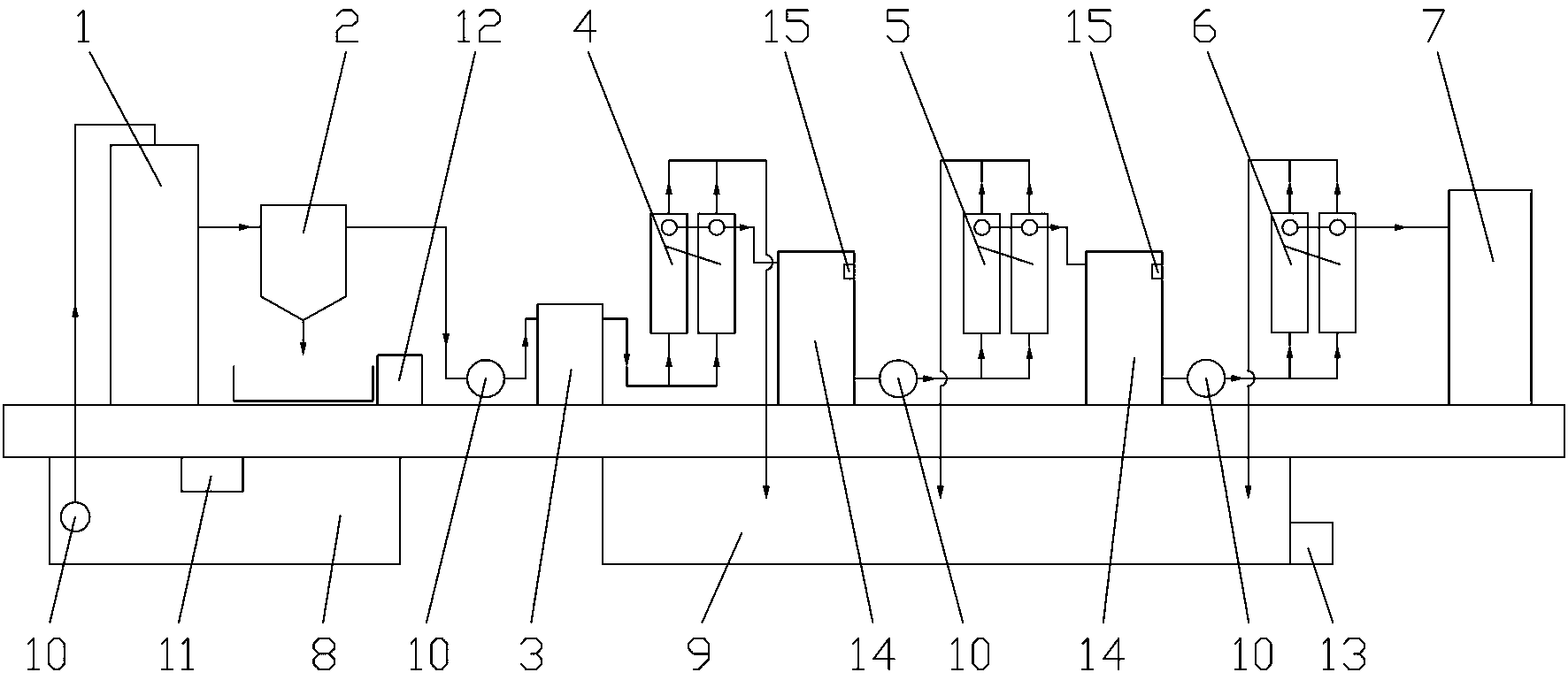

1.一种废水零排放净化装置，其特征在于，包括依次衔接的曝光塔(1)、沉降塔(2)、过滤塔(3)、UF超滤塔(4)、RO逆渗透塔(5)、纳米膜渗透塔(6)和蒸发塔(7);
所述曝光塔(1)与废水均化池(8)连接;
所述UF超滤塔(4)、RO逆渗透塔(5)、纳米膜渗透塔(6)与回用水水池(9)连接。
2.根据权利要求1所述的一种废水零排放净化装置，其特征在于，包括提升泵(10)，所述提升泵(10)分别与曝光塔(1)、过滤塔(3)、RO逆渗透塔(5)和纳米膜渗透塔(6)连接。
3.根据权利要求1所述的一种废水零排放净化装置，其特征在于，所述废水均化池(8)内设有曝气搅拌设备(11)。
4.根据权利要求1所述的一种废水零排放净化装置，其特征在于，所述沉降塔(2)连接有压滤机(12)。
5.根据权利要求1所述的一种废水零排放净化装置，其特征在于，所述回用水水池(9)出水口连接有紫外线杀菌器(13)。
6.根据权利要求1所述的一种废水零排放净化装置，其特征在于，包括废水收集槽(14)，所述UF超滤塔(4)与RO逆渗透塔(5)间和RO逆渗透塔(5)与纳米膜渗透塔(6)间均设有废水收集槽(14)。
7.根据权利要求6所述的一种废水零排放净化装置，其特征在于，所述废水收集槽(14)设置有液位控制器(15)。
说明书
一种废水零排放净化装置
技术领域
本实用新型涉及废水处理再利用装置，特别是一种用于电泳喷涂后废水的再利用装置。
背景技术
在印染、化工、电泳喷涂等生产加工中会产生大量的工业废水，工业废水的直接排放不仅会对环境造成压力，也会影响企业发展循环经济。尤其在现有的电泳喷涂工艺中，需要大量的水用于水洗等工序，而且现有的油漆常采用水性油漆，所产生的废水中混有油漆、油脂等成分，需要一种不仅能将废水回收，而且可以将废水中所含的物质进行回收处理的装置，在中国专利文件CN201020597768.9，《电泳后冲洗废水再利用装置》中公开了一种电泳后冲洗废水再利用装置，包括电泳槽、UF 水路循环装置和纯水冲洗装置，并增加一个回收膜处理器，该装置虽然解决了废水的回收处理，但仅对废水中油漆进行了回收处理，却没有回收废水中其他可回收的物质。
发明内容
为了克服现有技术的不足，本实用新型提供一种高回收率、废水净化效果好的废水回收处理装置。
本实用新型解决其技术问题所采用的技术方案是：
一种废水零排放净化装置，包括依次衔接的曝光塔、沉降塔、过滤塔、UF超滤塔、RO逆渗透塔、纳米膜渗透塔和蒸发塔;所述曝光塔与废水均化池连接;所述UF超滤塔、RO逆渗透塔、纳米膜渗透塔与回用水水池连接。
作为一个优选项，包括提升泵，所述提升泵分别与曝光塔、过滤塔、RO逆渗透塔和纳米膜渗透塔连接，将废水抽升到设备顶部。
作为一个优选项，所述废水均化池内设有曝气搅拌设备，是废水使得废水在该池均质均量，避免废水的浓度负荷对后段工艺造成冲击。
作为一个优选项，所述沉降塔连接有压滤机，压缩沉淀物的体积和水分，便于运输。
作为一个优选项，所述回用水水池出水口连接有紫外线杀菌器，对回用水进行杀菌处理。
作为一个优选项，包括废水收集槽，所述UF超滤塔与RO逆渗透塔间和RO逆渗透塔与纳米膜渗透塔间均设有废水收集槽。
作为一个优选项，所述废水收集槽设置有液位控制器，避免废水外溢。
本实用新型的有益效果是：本废水回收处理装置首先通过曝光塔、沉降塔和过滤塔将废水中的油脂和固体物质进行先行处理，不会对后段过滤工艺造成影响;通过UF超滤塔、RO逆渗透塔、纳米膜渗透塔多段处理将废水中无机盐、有机物、硬度离子、细菌等与水分离，所过滤后的纯水通过收集处理，重新输送回厂房，再次使用;过滤后的浓缩水中含有的水溶性物质通过蒸发塔蒸发结晶回收利用;本装置将废水进行分段回收处理，将废水中的物质得以充分的回收利用，有效的提高了废水的利用率，达到了对资源的循环利用。
