申请日2016.05.19
公开(公告)日2016.07.27
IPC分类号A01K63/04
摘要
本发明是一种池塘循环水养殖水处理系统，包括设在养殖池塘中心位置的生物净化池，生物净化池的中心位置设有分离井;分离井的中心位置的循环泵井中安装有提升泵;还包括设置在生物净化池壁外侧的紫外线消毒井;位于养殖池塘基础底板下方的预埋出水横管内端连接有出水内纵管，外端连接有出水外纵管;出水内纵管的上端口位于消毒井中，出水外纵管的出水口位于养殖池塘外边沿部位液面以下;养殖池塘基础底板中心位置设有集污坑，集污坑连接有排污管;分离井和集污坑之间安装有分离井排污管。在养殖池内完成循环水过滤、生物净化和紫外线消毒处理，仅在回水提升过程需要泵动力，其他循环及排污过程不需要动力，降低了动力消耗并提高了水处理效率。
权利要求书

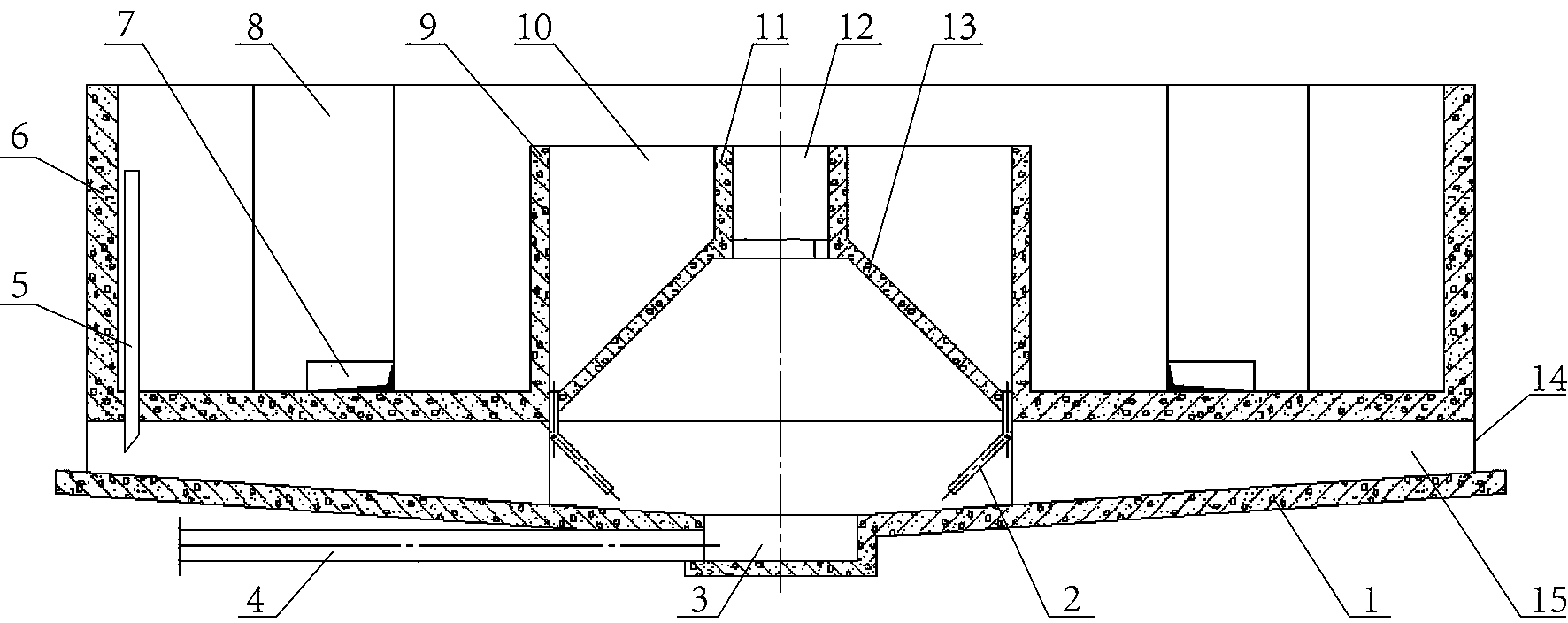

1.一种池塘循环水养殖水处理系统，它包括集中处理池，设置在养殖池塘岸边的设备间(35)以及设置在集中处理池与养殖池塘岸边之间的操作走台(36)，其特征在于：所述集中处理池包括设在养殖池塘中心位置并具有生物净化池壁(6)的生物净化池(8)，生物净化池(8)的池底与养殖池塘基础底板(1)之间具有集中处理池底部空间(15);生物净化池(8)的中心位置设有具有圆筒形分离井壁(9)的分离井(10)，分离井壁(9)的下端与生物净化池(8)的池底相连接;分离井(10)的中心位置设有具有圆筒形循环泵井壁(11)的循环泵井(12)，该循环泵井壁(11)下端高于分离井壁(9)的下端;循环泵井(12)中安装有提升泵;分离井(10)具有环形的分离井底板(13)，所述分离井底板(13)内侧与循环泵井壁(11)的下端相连，外侧与分离井壁(9)的下端相连;所述集中处理池还包括设置在生物净化池壁(6)外侧的紫外线消毒井(16)，紫外线消毒井(16)与生物净化池(8)共用同一池底且共用部分墙壁，并在该共用墙壁下端开设有消毒井进水口(7);所述集中处理池还包括位于养殖池塘基础底板(1)下方的预埋出水横管(18)，该预埋出水横管(18)的内端连接有出水内纵管(19)，外端连接有出水外纵管(20);出水内纵管(19)的上端口位于消毒井(16)中，出水外纵管(20)的出水口位于养殖池塘外边沿部位液面以下;分离井(10)和集中处理池底部空间(15)之间安装有分离井排污管(2);养殖池塘基础底板(1)中心位置设有集污坑(3)，集污坑(3)连接有排污管(4);所述池塘循环水养殖水处理系统还包括与排污管(4)相连接的排放子系统。
2.如权利要求1所述的池塘循环水养殖水处理系统，其特征在于：所述排放子系统包括养殖池塘坝体(22)以及位于养殖池塘坝体(22)外侧的排水井(23);所述排水井(23)中设有水封井(28);所述排水井(23)一侧还安装有排污排水管(29);所述排放子系统还包括虹吸管，该虹吸管由虹吸上升管(30)和虹吸下降管(31)构成，虹吸下降管(31)的端口位于所述水封井(28)中;虹吸管的上端连接有真空控制阀(32);所述排放子系统还包括穿过所述养殖池塘坝体(22)的虹吸破坏管(33)，该虹吸破坏管(33)的外端与所述虹吸管相连接，内端连接有端口用于深入到养殖池塘液面下方的下倾管(34);所述虹吸上升管(30)的下端连接所述排污管(4)，该排污管(4)自所述养殖池塘坝体(22)内侧向外穿出。
3.如权利要求1或2所述的池塘循环水养殖水处理系统，其特征在于：所述集中处理池还包括穿过生物净化池(8)的池底并靠近生物净化池壁(6)的回流及排空管(5)。
4.如权利要求1或2所述的池塘循环水养殖水处理系统，其特征在于：所述的出水内纵管(19)的上端口连接有出水水位调节管(21)，该出水水位调节管(21)由两节以上管路首尾套接而成。
说明书
池塘循环水养殖水处理系统
技术领域
本发明涉及一种用于循环水处理系统，具体涉及一种池塘循环水养殖水处理系统。
背景技术
现有的养殖池塘的循环水处理系统，包括设置在养殖池塘外部的过滤池、生物净化池和紫外线消毒池，各个处理池相对独立并通过管路依次连接。养殖池塘中的水依次经过过滤池、生物净化池处理后进入紫外线消毒装置，经过消毒处理的水经管路返回养殖池塘。这种方式的主要缺点是，循环水流动和污水排放均需要水泵作为动力，能耗较高，处理效率较低。
现有的循环水养殖池塘排污系统一般依靠污水泵提供动力，并且需要人工定时启动、关闭。主要缺点是：第一、排污过程需要消耗大量电能;第二、依赖人工操作停止系统工作，难免出现误操作，具有不可靠的缺陷，而如果通过自动控制方式定时关闭系统，由于排污速度是个变量，会出现一个排放过程中排污量无法精确控制的问题，导致排污不充分或者养殖池塘内水位偏低的问题。
发明内容
本发明所要解决的技术问题是，提供一种池塘循环水养殖水处理系统，处理池设于养殖池塘中部，在养殖池内完成循环水过滤、生物净化和紫外线消毒处理，仅回水提升过程需要水泵动力，其他循环过程和污水排放不需要动力，从而达到降低动力消耗并提高水处理效率的目的;本发明所要解决的另一技术问题是，排污系统既不需要水泵做动力以节约能源，又能够实现在池塘水位达到设定高度时，系统自动停止工作以确保每次排污量能够精确控制。
本发明解决其技术问题所采用的技术方案如下：
一种池塘循环水养殖水处理系统，它包括集中处理池，设置在养殖池塘岸边的设备间以及设置在集中处理池与养殖池塘岸边之间的操作走台，其特征在于：所述集中处理池包括设在养殖池塘中心位置并具有生物净化池壁的生物净化池，生物净化池的池底与养殖池塘基础底板之间具有集中处理池底部空间;生物净化池的中心位置设有具有圆筒形分离井壁的分离井，分离井壁的下端与生物净化池的池底相连接;分离井的中心位置设有具有圆筒形循环泵井壁的循环泵井，该循环泵井壁下端高于分离井壁的下端;循环泵井中安装有提升泵;分离井具有环形的分离井底板;该分离井具有环形的分离井底板，所述分离井底板内侧与循环泵井壁的下端相连，外侧与分离井壁的下端相连;所述集中处理池还包括设置在生物净化池壁外侧的紫外线消毒井，紫外线消毒井与生物净化池共用同一池底且共用部分墙壁，并在该共用墙壁下端开设有消毒井进水口;所述集中处理池还包括位于养殖池塘基础底板下方的预埋出水横管，该预埋出水横管的内端连接有出水内纵管，外端连接有出水外纵管;出水内纵管的上端口位于消毒井中，出水外纵管的出水口位于养殖池塘外边沿部位液面以下;分离井和集中处理池底部空间之间安装有分离井排污管;养殖池塘基础底板中心位置设有集污坑，集污坑连接有排污管;所述池塘循环水养殖水处理系统还包括与排污管相连接的排放子系统。
所述排放子系统包括养殖池塘坝体以及位于养殖池塘坝体外侧的排水井;所述排水井中设有水封井;所述排水井一侧还安装有排污排水管;所述排放子系统还包括虹吸管，该虹吸管由虹吸上升管和虹吸下降管构成，虹吸下降管的端口位于所述水封井中;虹吸管的上端连接有真空控制阀;所述排放子系统还包括穿过所述养殖池塘坝体的虹吸破坏管，该虹吸破坏管的外端与所述虹吸管相连接，内端连接有端口用于深入到养殖池塘液面下方的下倾管;所述虹吸上升管的下端连接所述排污管，该排污管自所述养殖池塘坝体内侧向外穿出。
所述集中处理池还包括穿过生物净化池的池底并靠近生物净化池壁的回流及排空管。
所述的出水内纵管的上端口连接有出水水位调节管，该出水水位调节管由两节以上管路首位套接而成。
本发明的积极效果在于：
第一、本发明的集中处理池设于养殖池塘中部，在养殖池内完成循环水过滤、生物净化和紫外线消毒处理，仅在过滤之前的回水提升过程需要水泵动力，其他循环和污水排放过程不需要动力，从而达到降低动力消耗并提高水处理效率的目的。
第二、本发明通过预埋出水横管将消毒处理的水输送到养殖池塘边沿部位，尽量远离循环回水。出水内纵管连接有出水水位调节管，能够根据养殖池塘水位不同调节出水管进水口高度，使该高度既能满足低于养殖池塘水位以确保畅通排水的要求，并使该进水口高度尽量较高，以确保排出的水经过了尽量充分的紫外线消毒处理。
第三、本发明通过抽吸虹吸管中的空气启动排污过程，启动后污水依靠虹吸作用将养殖池塘中的污水排出系统，这一过程不需要动力，因此节约了能源。当养殖池塘液位低于虹吸破坏管路端口时，空气从该端口进入，破坏虹吸，从而停止排污过程。配合以简单的时间程序控制器设定每次排污开始时间，即可根据养殖工艺需要自动设定定量的养殖池排污，减轻了工作强度和人力成本;同时，确保了每次排污量能够精确控制，养殖池内的水质和水位也更加稳定。
本发明系统适用于各种类型用于鱼虾养殖的普通池塘和高位池塘，尤其适合于已经成片建成的养殖池塘的循环水改造。具有性价比高，单位面积产量高，建筑施工成本低，日常管理便捷。
