申请日2016.05.31
公开(公告)日2016.10.12
IPC分类号B01D35/02; B01D35/16; B01D35/14
摘要
本发明公开了一种可自动排出积水盒废水的滤水器，包括本机主体及用以承接废水的积水盒，设置在本机主体内的水道连通切换单元，其包含水道连通切换单元第一输入端、水道连通切换单元第二输入端、水道连通切换单元输出端，所述水道连通切换单元第一输入端与所述积水盒的输出端相连接;抽水装置，其输入端与水道连通切换单元的输出端相连接;废水出水口，与所述抽水装置的输出端相连接;过滤单元，其输出端与所述水道连通切换单元的第二输入端相连接;自来水进水口，与过滤单元的输入端相连接。本发明可以让使用者不需要倒除积水盒中废水，同时积水盒中不会有废水的存在。本发明还涉及一种可自动排出积水盒废水的滤水器的控制方法。

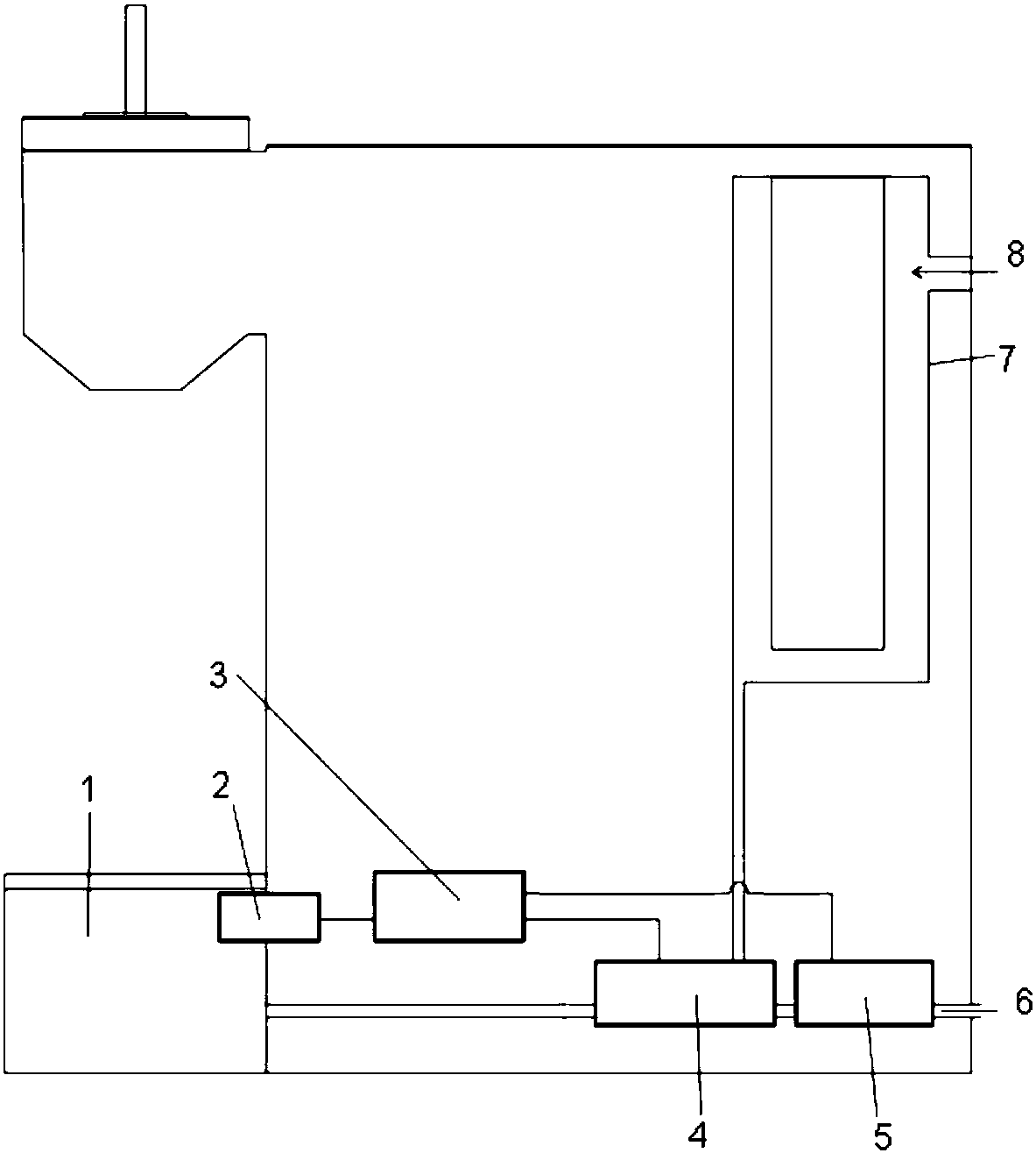

摘要附图
权利要求书
1.一种可自动排出积水盒废水的滤水器，包括本机主体及用以承接废水的积水盒，其特征在于，还包括：
设置在本机主体内的水道连通切换单元，该水道连通切换单元包含水道连通切换单元第一输入端、水道连通切换单元第二输入端、水道连通切换单元输出端，所述水道连通切换单元第一输入端与所述积水盒的输出端相连接;
抽水装置，其输入端与水道连通切换单元的输出端相连接;
废水出水口，与所述抽水装置的输出端相连接;
过滤单元，其输出端与所述水道连通切换单元的第二输入端相连接;
自来水进水口，与过滤单元的输入端相连接。
2.如权利要求1所述的可自动排出积水盒废水的滤水器，其特征在于，所述水道连通切换单元为三通排水管。
3.如权利要求1所述的可自动排出积水盒废水的滤水器，其特征在于，所述抽水装置为虹吸装置。
4.如权利要求1所述的可自动排出积水盒废水的滤水器，其特征在于，还包括：
设置在积水盒内或本机主体内的感应器;
与感应器电连接的控制单元，用以接收当积水盒内废水到达应排水位置时感应器所发出的信号，并将该信号传送至水道连通切换单元或抽水装置，所述控制单元包括存储器及执行处理器。
5.如权利要求4所述的可自动排出积水盒废水的滤水器，其特征在于，所述感应器为电子式或光电式液位感应器。
6.如权利要求4所述的可自动排出积水盒废水的滤水器，其特征在于，所述水道连通切换单元为三通电子阀。
7.如权利要求4所述的可自动排出积水盒废水的滤水器，其特征在于，所述抽水装置为抽水马达或是虹吸装置。
8.一种如权利要求4所述的可自动排出积水盒废水的滤水器的控制方法，其特征在于，将标准执行指令值储存在存储器中，将所述感应器采集到的数据与储存在存储器中的标准执行指令值进行匹配，并通过执行处理器向水道切换单元或抽水装置发出执行命令，使该水道切换单元或抽水装置执行相应动作。
9.如权利要求8所述的可自动排出积水盒废水的滤水器的控制方法，其特征在于，当所述感应器检测到的数据大于标准指令值后，所述执行处理器向水道切换单元发出切换指令，使水道切换单元第一输入端与输出端相连通且第二输入端与输出端相封闭，所述执行处理器向抽水装置发出启动指令，使该抽水装置通过水道切换单元将积水盒中的废水抽出。
10.如权利要求8所述的可自动排出积水盒废水的滤水器的控制方法，其特征在于，当所述感应器检测到的数据小于标准指令值后，所述执行处理器向水道切换单元发出切换指令，使水道切换单元第一输入端与输出端相封闭且水道连通切换单元第二输入端与输出端相连通，所述执行处理器向抽水装置发出启动指令，使该抽水装置通过水道切换单元将滤水单元中的废水抽出。
说明书
可自动排出积水盒废水的滤水器及其控制方法
技术领域
本发明涉及一种滤水器，特别是涉及一种可自动排出积水盒废水的滤水器。本发明还涉及一种可自动排出积水盒废水的滤水器的控制方法。
背景技术
目前的台上滤水器,通常都会配有积水盒,用来承接溢出来的水，或是不小心滴漏的水。这样的设计会有几点问题：首先，积水盒过小，水容易漏出来，或者是倒水清洗的次数需要增加;其次，一般来说，都会等到积水盒满了在去倒水清理，这过程可能会两到三天，在这两三天的过程中，积水盒中的废水容易孳生细菌跟蚊虫。
发明内容
本发明要解决的问题是，如何让使用者不需要倒除积水盒中废水，省时省力，同时积水盒中不会有废水的存在，减少细菌跟蚊虫的孳生。
为解决上述技术问题，本发明提供一种可自动排出积水盒废水的滤水器，包括本机主体及用以承接废水的积水盒，其特征在于，还包括：
设置在本机主体内的水道连通切换单元，该水道连通切换单元包含水道连通切换单元第一输入端、水道连通切换单元第二输入端、水道连通切换单元输出端，所述水道连通切换单元第一输入端与所述积水盒的输出端相连接;
抽水装置，其输入端与水道连通切换单元的输出端相连接;
废水出水口，与所述抽水装置的输出端相连接;
过滤单元，其输出端与所述水道连通切换单元的第二输入端相连接;
自来水进水口，与过滤单元的输入端相连接。
较佳地，所述水道连通切换单元为三通排水管。
较佳地，所述抽水装置为虹吸装置。
较佳地，还包括：
设置在积水盒内或本机主体内的感应器;
与感应器电连接的控制单元，用以接收当积水盒内废水到达应排水位置时感应器所发出的信号，包括存储器和执行处理器。
较佳地，所述感应器为电子式或光电式液位感应器。
较佳地，所述水道连通切换单元为三通电子阀。
较佳地，所述抽水装置为抽水马达或是虹吸装置。
一种可自动排出积水盒废水的滤水器的控制方法，其特征在于，将标准执行指令值储存在存储器中，将所述感应器采集到的数据与储存在存储器中的标准执行指令值进行匹配，并通过执行处理器向水道切换单元或抽水装置发出执行命令，使该水道切换单元或抽水装置执行相应动作。
较佳地，当所述感应器检测到的数据大于标准指令值后，所述执行处理器向水道切换单元发出切换指令，使水道切换单元第一输入端与输出端相连通且第二输入端与输出端相封闭，所述执行处理器向抽水装置发出启动指令，使该抽水装置通过水道切换单元将积水盒中的废水抽出。
较佳地，当所述感应器检测到的数据小于标准指令值后，所述执行处理器向水道切换单元发出切换指令，使水道切换单元第一输入端与输出端相封闭且水道连通切换单元第二输入端与输出端相连通，所述执行处理器向抽水装置发出启动指令，使该抽水装置通过水道切换单元将滤水单元中的废水抽出。
