申请日2016.05.31
公开(公告)日2016.12.07
IPC分类号C02F11/00; C02F11/04
摘要
本实用新型涉及一种漂浮式W型污泥吸入装置。本实用新型属于污泥清洁技术领域。一种漂浮式W型污泥吸入装置，其特点是：漂浮式W型污泥吸入装置包括漂浮件和W型污泥吸入口，W型污泥吸入口连接漂浮件，漂浮件使W型污泥吸入口呈漂浮状态，W型污泥吸入口的吸管底端设有两个呈W形状排布的吸口。本实用新型具有结构简单，使用方便，平衡稳定，清洁快捷，固体漂浮物直接吸入，污泥处理效率高，无人值守操作，使用范围广等优点;可以配合固液分离式化粪池污泥处理系统，实现高效化粪池污泥回收，降低了系统的耗能，同时大大降低工人劳动强度。

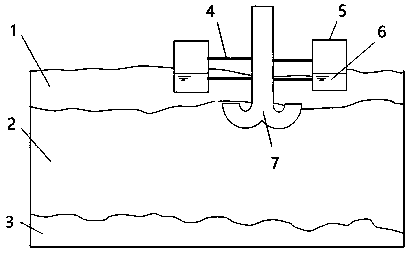

摘要附图
权利要求书
1.一种漂浮式W型污泥吸入装置，其特征是：漂浮式W型污泥吸入装置包括漂浮件和W型污泥吸入口，W型污泥吸入口连接漂浮件，漂浮件使W型污泥吸入口呈漂浮状态，W型污泥吸入口的吸管底端设有两个呈W形状排布的吸口。
2.根据权利要求1所述的漂浮式W型污泥吸入装置，其特征是：漂浮件为漂浮桶，漂浮桶由固定连杆固定W型污泥吸入口的吸管。
3.根据权利要求2所述的漂浮式W型污泥吸入装置，其特征是：漂浮桶内装重量调整液，漂浮桶的数量为2-3个，通过固定连杆对称排布固定W型污泥吸入口的吸管。
4.根据权利要求2或3所述的漂浮式W型污泥吸入装置，其特征是：W形状排布的吸口为管状结构，W形状排布的吸口方向向上。
说明书
一种漂浮式 W 型污泥吸入装置
技术领域
本实用新型属于污泥清洁技术领域，特别是涉及一种漂浮式W型污泥吸入装置。
背景技术
城市清洁美化，需要定期清掏化粪池，传统的解决方法是使用吸粪车将化粪池内污物统统吸起，并运送到别处进行掩埋。这种方法在化粪池污泥的运送过程中消耗大量的能量，且可作为有机肥料原料的化粪池污泥得不到有效利用，造成巨大的浪费。
目前改进方法一般采用固液分离新方式，只要将化粪池固体部分吸起即可完成整个清掏过程。因此在处理过程中要优先吸上固体(通常采用真空吸引的方式)，尽量少吸上液体或者尽量避免吸入大量液体而不吸上固体，从而加快清掏速度，避免过长的清掏时间消耗过多的能量。专利号201520916627.1提出了一种漂浮式U型污泥吸入口装置，保证了吸入口保持在固定漂浮物层附近，可以无人值守操作，实现了上述目的，但U型污泥吸入口装置吸入口偏向一侧，尽管采用了稳定用重物，但在实际吸入作业时，出现不平衡、不稳定等技术问题，影响吸入质量和效率。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种漂浮式W型污泥吸入装置。
本实用新型的目的是提供一种具有结构简单，使用方便，平衡稳定，清洁快捷，固体漂浮物直接吸入，污泥处理效率高，无人值守操作，使用范围广等特点的漂浮式W型污泥吸入装置。
本实用新型采用W型吸入口，并在吸管上通过固定连杆固定2-3个漂浮桶，保证吸入口位置在液面附近。同时，W型吸污口会自动保持竖直向上，保证了固体漂浮物直接被吸入。漂浮桶中重量调整液的量可根据实际情况进行调整，以保持W形吸入口在适当的位置。固体漂浮层中下部由于长期与中间液层接触往往比较松软，十分容易被吸入。离吸入口较远处的固体漂浮物也由于下方液体产生流动而不断脱离固体层，流向吸入口。可以配合固液分离式化粪池污泥处理系统，实现高效化粪池污泥回收，降低了系统的耗能，同时大大降低工人劳动强度。
本实用新型在化粪池的清掏过程中吸取与液体接触的较松软固体部分，使得固体漂浮物很容易被吸起，降低了清掏难度。并且在施工过程中使吸入口保持在固体漂浮物层附近，保证了吸入口位置基本无需人工调整，从而实现无人值守操作。
本实用新型漂浮式W型污泥吸入装置所采取的技术方案是：
一种漂浮式W型污泥吸入装置，其特点是：漂浮式W型污泥吸入装置包括漂浮件和W型污泥吸入口，W型污泥吸入口连接漂浮件，漂浮件使W型污泥吸入口呈漂浮状态，W型污泥吸入口的吸管底端设有两个呈W形状排布的吸口。
本实用新型漂浮式W型污泥吸入装置还可以采用如下技术方案：
所述的漂浮式W型污泥吸入装置，其特点是：漂浮件为漂浮桶，漂浮桶由固定连杆固定W型污泥吸入口的吸管。
所述的漂浮式W型污泥吸入装置，其特点是：漂浮桶内装重量调整液，漂浮桶的数量为2-3个，通过固定连杆对称排布固定W型污泥吸入口的吸管。
所述的漂浮式W型污泥吸入装置，其特点是：W形状排布的吸口为管状结构，W形状排布的吸口方向向上。
本实用新型具有的优点和积极效果是：
漂浮式W型污泥吸入装置由于采用了本实用新型全新的技术方案，与现有技术相比，本实用新型具有结构简单，使用方便，平衡稳定，清洁快捷，固体漂浮物直接吸入，污泥处理效率高，无人值守操作等优点。可以配合固液分离式化粪池污泥处理系统，实现高效化粪池污泥回收，降低了系统的耗能，同时大大降低工人劳动强度。
