申请日2017.09.25
公开(公告)日2017.12.26
IPC分类号C02F1/52; C02F1/50
摘要

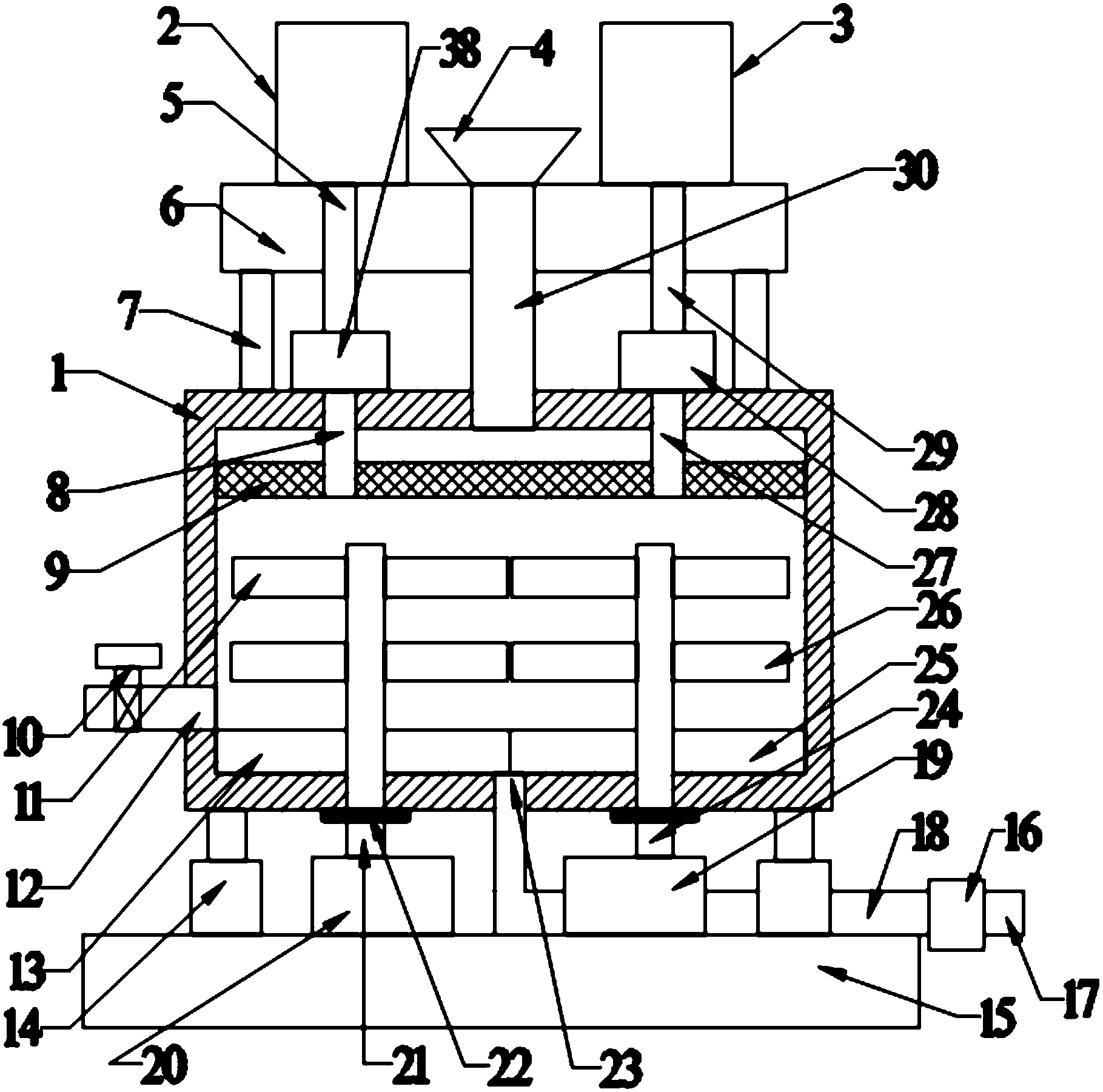

本发明提供了一种高效的生活污水净化处理装置，属于污水净化处理技术领域，包括箱体、沉淀剂箱、消毒液箱、支撑板和底板;所述沉淀剂箱固定在支撑板上，沉淀剂箱下方通入沉淀剂进液管;所述沉淀剂进液管穿过支撑板与第一密封件可拆卸连接;所述第一密封件固定在箱体的上表面，第一密封件下方固定连接有沉淀剂出液管;所述沉淀剂出液管穿过箱体及箱体内部的格栅网;本发明利用双搅拌式沉降消毒方法对生活污水进行彻底地净化消毒，节约了劳动成本和人工操作时间;密封件的设置防止沉淀剂和消毒液的泄露，造成不必要的污染;减震装置可以降低装置本身的震动幅度，避免装置因震动造成的损坏;本发明结构简单，设计合理。
权利要求书
1.一种高效的生活污水净化处理装置，包括箱体、沉淀剂箱、消毒液箱、支撑板和底板;其特征是，所述沉淀剂箱固定在支撑板上，沉淀剂箱下方通入沉淀剂进液管;所述沉淀剂进液管穿过支撑板与第一密封件可拆卸连接;所述第一密封件固定在箱体的上表面，第一密封件下方固定连接有沉淀剂出液管;所述沉淀剂出液管穿过箱体及箱体内部的格栅网;所述消毒液箱固定连接在支撑板上，消毒液箱下方设有消毒液进液管;所述消毒液进液管穿过支撑板与第二密封件可拆卸连接;所述第二密封件固定在箱体的上表面，第二密封件下方固定连接消毒液出液管;所述消毒液出液管穿过箱体及箱体内部的格栅网;所述支撑板的正中位置上方设有进水口;所述进水口下方固定连接进水通道;所述进水通道穿过箱体;所述格栅网固定在箱体的内部上方;所述箱体的左下方设有第一转轴;所述第一转轴穿过箱体，且在箱体内部的轴段上固定连接有第一搅拌叶片和第一刮板;所述第一搅拌叶片分为上下两层，每层两片;所述第一转轴在箱体外部的轴段上设有密封圈;所述第一转轴的下方与第一传动装置固定连接;所述第一传动装置固定在底板上;所述箱体的右下方设有第二转轴;所述第二转轴穿过箱体，且在箱体内部的轴段上固定连接有第二搅拌叶片和第二刮板;所述第二搅拌叶片分为上下两层，每层两片;所述第二转轴的下方与第二传动装置固定连接;所述第二传动装置固定在底板上;所述箱体的底部正中位置开有出渣口;所述出渣口与进料管固定连接;所述进料管与吸料泵相连;所述吸料泵的右侧设有出料管;所述箱体的下方边缘拐角处均匀设置四个减震装置;所述减震装置固定连接在底板上。
2.根据权利要求1所述的高效的生活污水净化处理装置，其特征是，所述第一传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮互相啮合;所述驱动齿轮上方与第一转轴固定连接;所述主动齿轮与外部电机相连。
3.根据权利要求1或2所述的高效的生活污水净化处理装置，其特征是，述减震装置包括支撑杆、上固定板、弹簧和下固定板;所述支撑杆与上固定板固定连接;所述上固定板下方与弹簧固定相连;所述弹簧的下端与下固定板固定连接;所述下固定板设置在减震装置的底部。
4.根据权利要求1或2所述的高效的生活污水净化处理装置，其特征是，所述密封件与管道的连接处设有卡槽。
说明书
高效的生活污水净化处理装置
技术领域
本发明涉及一种污水净化处理技术领域，具体是一种高效的生活污水净化处理装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多;随着人们生活水平的提高，生活污水排放越来越严重;现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型环保的高效的生活污水净化处理装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种高效的生活污水净化处理装置，包括箱体、沉淀剂箱、消毒液箱、支撑板和底板;所述沉淀剂箱固定在支撑板上，沉淀剂箱下方通入沉淀剂进液管;所述沉淀剂进液管穿过支撑板与第一密封件可拆卸连接;所述第一密封件固定在箱体的上表面，第一密封件下方固定连接有沉淀剂出液管;所述沉淀剂出液管穿过箱体及箱体内部的格栅网;所述消毒液箱固定连接在支撑板上，消毒液箱下方设有消毒液进液管;所述消毒液进液管穿过支撑板与第二密封件可拆卸连接;所述第二密封件固定在箱体的上表面，第二密封件下方固定连接消毒液出液管;所述消毒液出液管穿过箱体及箱体内部的格栅网;所述支撑板的正中位置上方设有进水口;所述进水口下方固定连接进水通道;所述进水通道穿过箱体;所述格栅网固定在箱体的内部上方;所述箱体的左下方设有第一转轴;所述第一转轴穿过箱体，且在箱体内部的轴段上固定连接有第一搅拌叶片和第一刮板;所述第一搅拌叶片分为上下两层，每层两片;所述第一转轴在箱体外部的轴段上设有密封圈;所述第一转轴的下方与第一传动装置固定连接;所述第一传动装置固定在底板上;所述箱体的右下方设有第二转轴;所述第二转轴穿过箱体，且在箱体内部的轴段上固定连接有第二搅拌叶片和第二刮板;所述第二搅拌叶片分为上下两层，每层两片;所述第二转轴的下方与第二传动装置固定连接;所述第二传动装置固定在底板上;所述箱体的底部正中位置开有出渣口;所述出渣口与进料管固定连接;所述进料管与吸料泵相连;所述吸料泵的右侧设有出料管;所述箱体的下方边缘拐角处均匀设置四个减震装置;所述减震装置固定连接在底板上。
作为本发明进一步的改进方案：所述第一传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮互相啮合;所述驱动齿轮上方与第一转轴固定连接;所述主动齿轮与外部电机相连。
作为本发明进一步的改进方案：述减震装置包括支撑杆、上固定板、弹簧和下固定板;所述支撑杆与上固定板固定连接;所述上固定板下方与弹簧固定相连;所述弹簧的下端与下固定板固定连接;所述下固定板设置在减震装置的底部。
作为本发明进一步的改进方案：所述密封件与管道的连接处设有卡槽。
与现有技术相比，本发明的有益效果是：
本发明利用双搅拌式沉降消毒方法对生活污水进行彻底地净化消毒，节约了劳动成本和人工操作时间;密封件的设置防止沉淀剂和消毒液的泄露，造成不必要的污染;减震装置可以降低装置本身的震动幅度，避免装置因震动造成的损坏;本发明结构简单，设计合理。
