申请日2017.09.28
公开(公告)日2018.01.19
IPC分类号B02C18/12; B02C18/18; B02C18/22; B02C23/40; B08B3/02; B30B9/14; C02F9/00
摘要

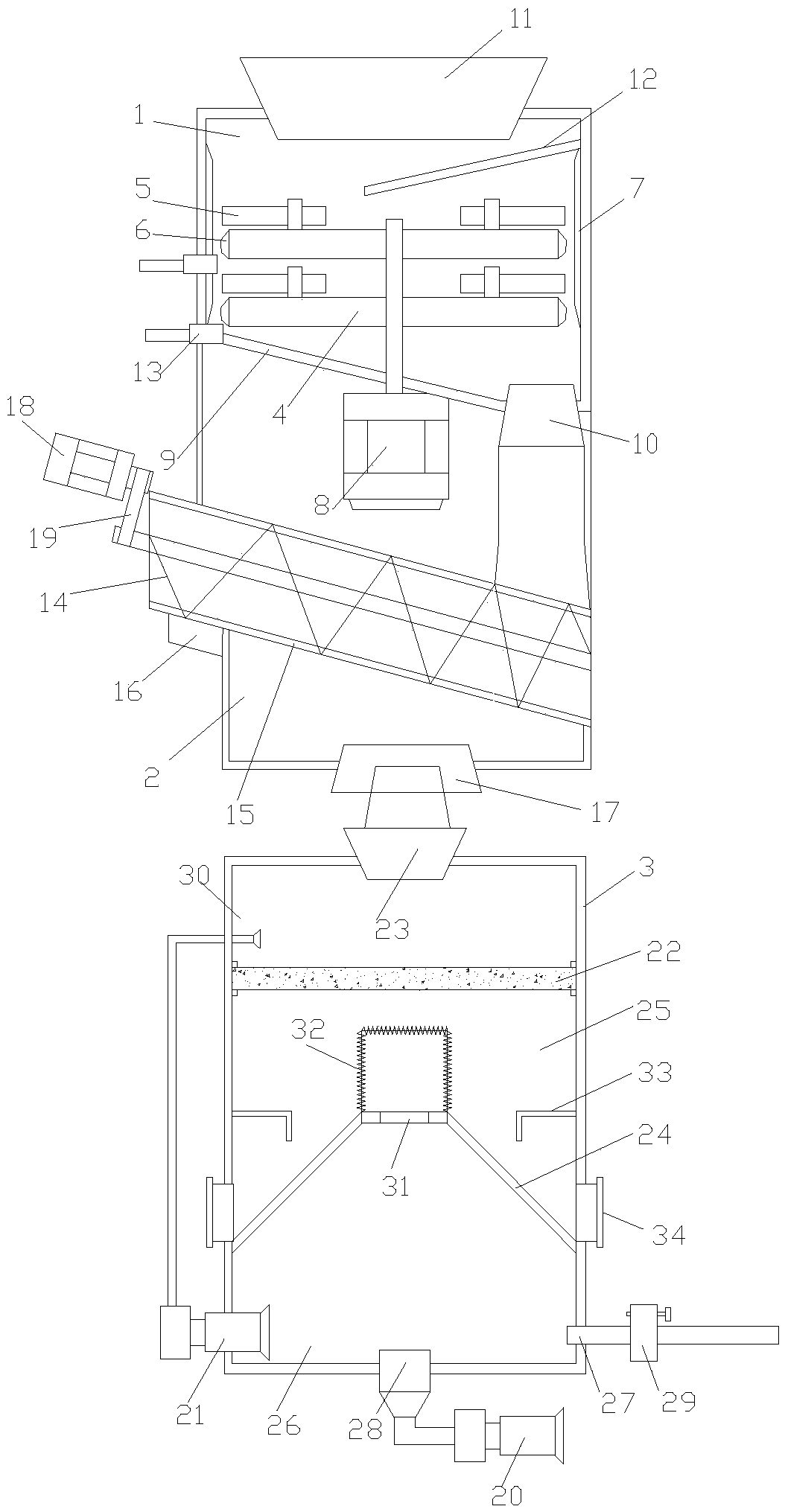

本发明一种垃圾污水净化设备，包括垃圾粉碎腔、挤压脱水腔和污水处理腔;垃圾粉碎腔内设有同轴设置的两个粉碎刀;垃圾粉碎腔的底板设水平向下倾斜;在底板的倾斜最低处设有垃圾出料口;垃圾粉碎腔的顶部设有垃圾进料口;垃圾进料口内侧设有缓冲板;垃圾粉碎腔的侧壁上还设有高压喷水口;挤压脱水腔内设有脱水滤筒和绞龙;挤压脱水腔设有通往污水处理腔的排水口;污水处理腔内设有：气泵、水泵和过滤层;污水处理腔内从上之下依次设有过滤层、结构隔断;结构隔断为向沉降仓内凸起的锥形回转体;在结构隔断轴向顶部设有流道口;在流道口上安装有网罩;回气孔外接所述气泵;在结构隔断两侧的沉降仓内壁上还设有防止颗粒扬起的挡板;排水仓上外接水泵。
权利要求书
1.一种垃圾污水净化设备，其特征在于：包括垃圾粉碎腔、挤压脱水腔和污水处理腔;所述垃圾粉碎腔内设有同轴设置的两个粉碎刀;粉碎刀由垃圾粉碎腔外部的变频电机驱动;所述垃圾粉碎腔的底板设有水平向下的倾斜角度;在底板的倾斜最低处设有垃圾出料口;所述垃圾粉碎腔的顶部设有垃圾进料口;所述垃圾进料口内侧设有缓冲板;所述缓冲板也设有水平向下的倾斜角度;所述垃圾粉碎腔的侧壁上还设有两个高压喷水口;一个高压喷水口正对在两个粉碎刀之间，另一个高压喷水口位于底板与相邻的粉碎刀之间;所述挤压脱水腔内设有脱水滤筒和绞龙;所述垃圾出料口通往脱水滤筒的进口;绞龙同轴配合于所述脱水滤筒内;脱水滤筒上设有滤孔;所述绞龙上设有双螺旋叶片;所述脱水滤筒的上端设有用于排出垃圾废渣的出口;所述挤压脱水腔的底部设有通往污水处理腔的排水口;污水处理腔内设有：气泵、水泵和过滤层;所述污水处理腔的顶部设有进水口;所述污水处理腔内从上之下依次设有过滤层、结构隔断;过滤层上侧为过滤仓，过滤层与结构隔断之间为沉降仓，结构隔断下侧为排水仓;所述排水仓的底部设有排水口和回气口;所述结构隔断为向沉降仓内凸起的锥形回转体;在结构隔断的轴向顶部设有流道口;在所述流道口上安装有网罩;所述网罩向沉降仓内凸起;所述回气口与所述流道口相对;所述回气孔外接所述气泵;在结构隔断两侧的沉降仓内壁上还设有防止颗粒扬起的挡板;所述排水仓上外接所述水泵;所述水泵的出口从污水处理腔外部通往过滤仓中。
2.根据权利要求1所述的一种垃圾污水净化设备，其特征在于：所述粉碎刀的表面设有活动的刀块，所述刀块通过铆钉安装于粉碎刀的表面;所述粉碎刀的回转面上设有凸起的刀尖;所述垃圾粉碎腔的内壁上设有凸起的刀刃。
3.根据权利要求1或2所述的一种垃圾污水净化设备，其特征在于：所述沉降仓的内壁上设有卡槽;所述过滤层的两侧设有与所述卡槽配合的卡扣。
4.根据权利要求3所述的一种垃圾污水净化设备，其特征在于：所述过滤层包括上、下相对的两块过滤网板;两块过滤网板之间夹装有砂石包和炭包。
说明书
一种垃圾污水净化设备
技术领域
本发明涉及垃圾处理设备领域，特别是涉及一种垃圾污水净化设备。
背景技术
在日常生活中，厨房垃圾在生活垃圾中占有相当大的比例。茶余餐后，难免会产生一些垃圾，例如果皮瓜壳，残羹冷饭等。这些厨房垃圾极容易腐烂，产生异味，滋生细菌，对家庭的环境和家人的健康都会带来一定的影响。对于这样的现状，设计并开发了一些垃圾处理设备。生活含油污水主要来源于食堂、饭店，相比工业含油污水，量比较少。对于含油污水的处理，首先应考虑尽量回收其中的油，以便重复或循环使用，然后再根据其来源及油污的状态、成分，采取适当的处理方法，使之达到国家排放标准。
发明内容
本发明主要解决的技术问题是提供一种垃圾污水净化设备，解决了食物垃圾在粉碎过程中容易堆积的问题，同时处理了油水垃圾分离过程中容易产生颗粒物混杂，液态垃圾处理不彻底的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种垃圾污水净化设备，包括垃圾粉碎腔、挤压脱水腔和污水处理腔;所述垃圾粉碎腔内设有同轴设置的两个粉碎刀;粉碎刀由垃圾粉碎腔外部的变频电机驱动;所述垃圾粉碎腔的底板设有水平向下的倾斜角度;在底板的倾斜最低处设有垃圾出料口;所述垃圾粉碎腔的顶部设有垃圾进料口;所述垃圾进料口内侧设有缓冲板;所述缓冲板也设有水平向下的倾斜角度;所述垃圾粉碎腔的侧壁上还设有两个高压喷水口;一个高压喷水口正对在两个粉碎刀之间，另一个高压喷水口位于底板与相邻的粉碎刀之间;所述挤压脱水腔内设有脱水滤筒和绞龙;所述垃圾出料口通往脱水滤筒的进口;绞龙同轴配合于所述脱水滤筒内;脱水滤筒上设有滤孔;所述绞龙上设有双螺旋叶片;所述脱水滤筒的上端设有用于排出垃圾废渣的出口;所述挤压脱水腔的底部设有通往污水处理腔的排水口;污水处理腔内设有：气泵、水泵和过滤层;所述污水处理腔的顶部设有进水口;所述污水处理腔内从上之下依次设有过滤层、结构隔断;过滤层上侧为过滤仓，过滤层与结构隔断之间为沉降仓，结构隔断下侧为排水仓;所述排水仓的底部设有排水口和回气口;所述结构隔断为向沉降仓内凸起的锥形回转体;在结构隔断的轴向顶部设有流道口;在所述流道口上安装有网罩;所述网罩向沉降仓内凸起;所述回气口与所述流道口相对;所述回气孔外接所述气泵;在结构隔断两侧的沉降仓内壁上还设有防止颗粒扬起的挡板;所述排水仓上外接所述水泵;所述水泵的出口从污水处理腔外部通往过滤仓中。
优选的是，所述粉碎刀的表面设有活动的刀块，所述刀块通过铆钉安装于粉碎刀的表面;所述粉碎刀的回转面上设有凸起的刀尖;所述垃圾粉碎腔的内壁上设有凸起的刀刃。
优选的是，所述沉降仓的内壁上设有卡槽;所述过滤层的两侧设有与所述卡槽配合的卡扣。
优选的是，所述过滤层包括上、下相对的两块过滤网板;两块过滤网板之间夹装有砂石包和炭包。
本发明的有益效果是：提供一种垃圾污水净化设备，其首先对固态垃圾进行粉碎处理获得两种形态的垃圾，固态垃圾与液态垃圾分离，液态垃圾进一步的处理，液态垃圾处理中利用反冲结构增加过滤层的过滤能力，同时增加了箱体结构，便于液态垃圾的颗粒物沉降;通过气体反流产生反冲力，避免沉降物混入处理好的污水中。增强了排水能力，防止排水设备阻塞。
