申请日2017.10.11
公开(公告)日2018.01.16
IPC分类号B01D53/85; B01D53/44; B01D46/12
摘要
本发明公开了一种酿酒污水处理厂恶臭气体除臭工艺，包括活性土壤过滤床、气液分离层和生物除臭滤池，气液分离层设置在生物除臭滤池上方，气液分离层一侧连接有进气管，进气管中间安装有加湿器，进气管一端设置有风机，气液分离层上方，安装有清洗管，清洗管上方设置有布气装置，布气装置上方设置有活性土壤过滤床，活性土壤过滤床内依次填充有火山岩垫层、活性土壤填料层和腐殖土填料层，活性土壤过滤床上安装有喷淋管，喷淋管上方连接有排气管，生物除臭滤池的一侧连通有排液管，排液管上固定有阀门，生物除臭滤池的另一侧通过阀门连通有生物营养液;本发明除臭效率高，结构设计成熟，非常适合于强臭、恶臭环境的处理。
权利要求书

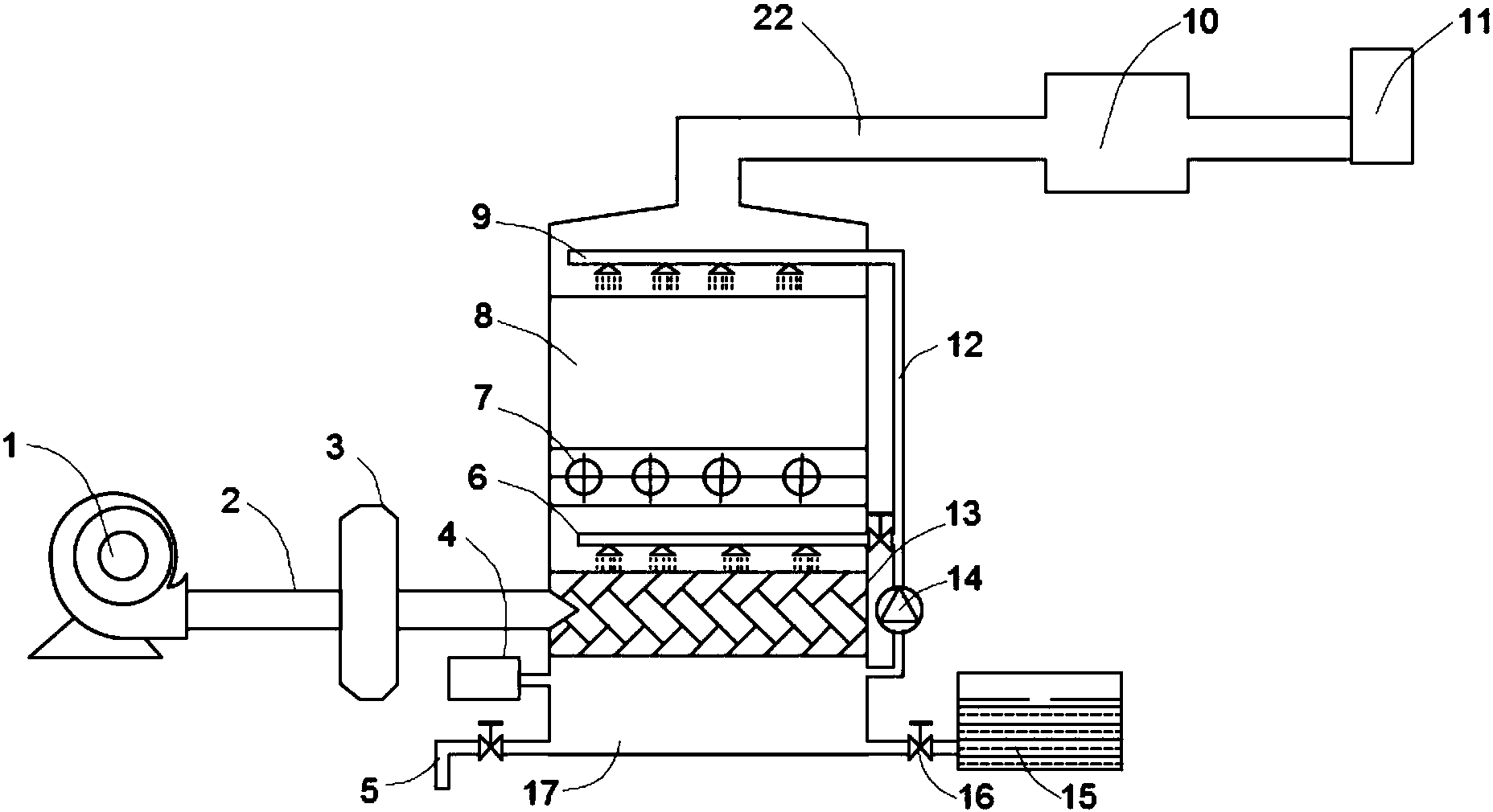

1.一种酿酒污水处理厂恶臭气体除臭工艺，包括活性土壤过滤床(8)、气液分离层(13)和生物除臭滤池(17)，其特征在于，气液分离层(13)设置在生物除臭滤池(17)上方，气液分离层(13)一侧连接有进气管(2)，进气管(2)中间安装有加湿器(3)，进气管(2)一端设置有风机(1)，气液分离层(13)上方，安装有清洗管(6)，清洗管(6)上方设置有布气装置(7)，布气装置(7)上方设置有活性土壤过滤床(8)，活性土壤过滤床(8)内依次填充有火山岩垫层(20)、活性土壤填料层(19)和腐殖土填料层(18)，活性土壤过滤床(8)上安装有喷淋管(9)，喷淋管(9)上方连接有排气管(22)，生物除臭滤池(17)的一侧连通有排液管(5)，排液管(5)上固定有阀门(16)，生物除臭滤池(17)的另一侧通过阀门(16)连通有生物营养液(15)。
2.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：进气管(2)内侧壁附着有耐腐蚀喷漆，且管口处设置成圆锥形。
3.气体流速变小，为后续布气及反应提供了有利条件，
根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：清洗管(6)进水端安装有阀门(16)，且清洗管(6)内填装有洗涤液和吸收液。
4.防止长期运行气液分离层可能会产生结垢
根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：加湿器(3)通过塑料水管与外部自来水管连接。
5.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：排气管(22)一端连接有离心风机(10)，且离心风机(10)是全压起动和降压电动的离心风机。
6.根据权利要求5所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：离心风机(10)一端连接有排气筒(11)，且排气筒(11)呈圆柱形。
7.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：活性土壤填料层(19)是含风化岩石的生物活性土壤填料层。
8.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：气液分离层(13)内部等距离设置有若干个陶瓷脱雾板(21)，且陶瓷脱雾板(21)呈向右的凸起结构。
9.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：生物除臭滤池(17)一侧连通设置有PH测量计(4)。
10.根据权利要求1所述的一种酿酒污水处理厂恶臭气体除臭工艺，其特征在于：清洗管(6)和喷淋管(9)之间通过循环液管(12)连接，且循环液管(12)底端设置有循环泵(14)。
说明书
一种酿酒污水处理厂恶臭气体除臭工艺
技术领域
本发明涉及气体除臭工艺，具体为一种酿酒污水处理厂恶臭气体除臭工艺。
背景技术
恶臭气体污染是指一切刺激嗅觉器官引起人们不愉快及损害生活环境的气体物质。随着人们环保意识的增强，对环境质量要求越来越高，对恶臭类污染越来越敏感。恶臭污染已成为世界上七大环境公害之一。恶臭气体中主要有硫化氢、氨、硫醇、硫醚、苯系物等。现有除臭工艺主要有物理法、离子法、化学法、生物法等。由于投资成本低、运行成本省、处理效果稳定、流程简单、处理范围广等特点，生物法应用越来越广泛。生物法除臭工艺主要有生物滴滤池、生物滤池、生物土壤法、生物洗涤法等。其中，生物土壤法由于投资运行成本低、填料使用寿命长(可达20年)、能增加厂区绿化面积等特点在污水处理厂除臭领域应用较为广泛。传统生物土壤法对臭气中硫化氢、氨气等组分浓度较高的场合需要通过增加填料层高度等方法实现，相应的增加了投资成本和装置运行阻力。其中，酿酒污水处理厂恶臭气体除臭工艺中体现尤为明显。
发明内容
本发明的目的在于提供一种酿酒污水处理厂恶臭气体除臭工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种酿酒污水处理厂恶臭气体除臭工艺，包括活性土壤过滤床、气液分离层和生物除臭滤池，气液分离层设置在生物除臭滤池上方，气液分离层一侧连接有进气管，进气管中间安装有加湿器，进气管一端设置有风机，气液分离层上方，安装有清洗管，清洗管上方设置有布气装置，布气装置上方设置有活性土壤过滤床，活性土壤过滤床内依次填充有火山岩垫层、活性土壤填料层和腐殖土填料层，活性土壤过滤床上安装有喷淋管，喷淋管上方连接有排气管，生物除臭滤池的一侧连通有排液管，排液管上固定有阀门，生物除臭滤池的另一侧通过阀门连通有生物营养液。
优选的，进气管内侧壁附着有耐腐蚀喷漆，且管口处设置成圆锥形，气体流速变小，为后续布气及反应提供了有利条件，且内部的耐腐蚀喷漆防止了臭气中的化学对管道的腐蚀，延长了装置的使用寿命。
优选的，清洗管进水端安装有阀门，且清洗管内填装有洗涤液和吸收液，防止长期运行气液分离层可能会产生结垢，及时清理，利于提高气液分离的进行速率，从而提高工作质量。
优选的，加湿器通过塑料水管与外部自来水管连接，给加湿器内部加水，便于加湿器对为净化臭气的加湿处理。
优选的，排气管一端连接有离心风机，且离心风机是全压起动和降压电动的离心风机，便于对流速慢的气体进行提速，加快气体的排出，提高工作效率。
优选的，离心风机一端连接有排气筒，且排气筒呈圆柱形，便于对气体进行统一的处理，提高了本发明的多功能性。
优选的，活性土壤填料层是含风化岩石的生物活性土壤填料层，臭气中恶臭组分吸附在火山岩及生物土壤表面，进而被火山岩及生物活性土壤中的微生吸收降解，臭气中有机物作为碳源作参与微生物代谢过程，转化为水和二氧化碳的无害物质，实现了本发明的环境友好型。
优选的，气液分离层内部等距离设置有若干个陶瓷脱雾板，且陶瓷脱雾板呈向右的凸起结构，加快气液分离的速度。
优选的，生物除臭滤池一侧连通设置有PH测量计，便于对净化液体的PH值检测。
优选的，清洗管和喷淋管之间通过循环液管连接，且循环液管底端设置有循环泵，可以对净化后的液体循环利用。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置的活性土壤过滤床和生物除臭滤池，能够对处理的恶臭气体同时进行高效率的气液净化处理，通过设置的清洗管对除臭装置进行清洗，通过设置的喷淋管，用于喷淋加湿，通过设置的PH测量计，对生物除臭滤池内的净化废水进行检测，确保排出的水对环境没有危害，保证了本发明的环保性。
2、本发明通过设置的火山岩垫层，可有效减少装置的系统阻力，减少风机能耗。本发明通过下层设置的火山岩垫层和上层设置的活性土壤填料层的方式，在保证生物除臭效果的同时，更有利于恶臭气体的除臭，本发明提供的污水处理厂恶臭气体除臭工艺对于污水处理厂产生的恶臭气体除臭效率高，结构设计成熟、操作管理简单，非常适合于强臭、恶臭环境的处理。
