申请日2016.05.07
公开(公告)日2016.10.05
IPC分类号C02F1/04
摘要
本实用新型公开了一种高温污水净化装置，包括蒸汽发生器、污水输入管、阀门、导热管、加热室、燃烧室、喷火嘴、释压口、残渣输出口、电磁开关、蒸汽过滤器、蒸汽输出管、循环泵、冷凝箱、冷水循环管、淡水输出管和冷凝细管，所述蒸汽发生器左上侧通过污水输入管与阀门相连接，且蒸汽发生器内侧安装有导热管，所述加热室位于蒸汽发生器左侧，且加热室下侧设置有燃烧室，所述燃烧室内侧设置有喷火嘴，所述加热室上侧安装有释压口，所述蒸汽发生器下侧通过残渣输出口与电磁开关相连接。本实用新型在结构原理简单，易于操作，净化效率高，灭菌性较好，易操作，投入成本低，安全高。
权利要求书

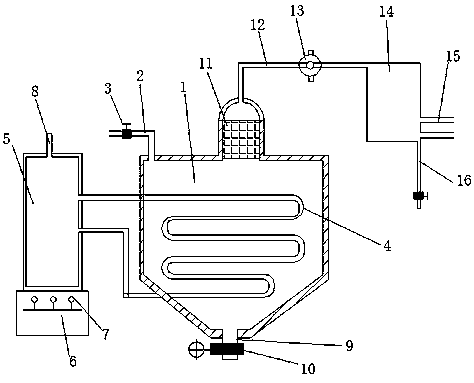

1.一种高温污水净化装置，包括蒸汽发生器(1)、污水输入管(2)、阀门(3)、导热管(4)、加热室(5)、燃烧室(6)、喷火嘴(7)、释压口(8)、残渣输出口(9)、电磁开关(10)、蒸汽过滤器(11)、蒸汽输出管(12)、循环泵(13)、冷凝箱(14)、冷水循环管(15)、淡水输出管(16)和冷凝细管(17)，其特征在于：所述蒸汽发生器(1)左上侧通过污水输入管(2)与阀门(3)相连接，且蒸汽发生器(1)内侧安装有导热管(4)，所述加热室(5)位于蒸汽发生器(1)左侧，且加热室(5)下侧设置有燃烧室(6)，所述燃烧室(6)内侧设置有喷火嘴(7)，所述加热室(5)上侧安装有释压口(8)，所述蒸汽发生器(1)下侧通过残渣输出口(9)与电磁开关(10)相连接，且蒸汽发生器(1)上侧通过蒸汽过滤器(11)与蒸汽输出管(12)相连接，所述蒸汽输出管(12)上安装有循环泵(13)，且蒸汽输出管(12)右侧设置有冷凝箱(14)，所述冷凝箱(14)右下侧安装有冷水循环管(15)，且冷凝箱(14)下侧设置有淡水输出管(16)，所述冷凝箱(14)内侧安装有冷凝细管(17)。
2.根据权利要求1所述的一种高温污水净化装置，其特征在于：所述蒸汽发生器(1)采用双层壳体式设计。
3.根据权利要求1所述的一种高温污水净化装置，其特征在于：所述蒸汽过滤器(11)采用多层滤油纸加纳米过滤膜材质组成。
4.根据权利要求1所述的一种高温污水净化装置，其特征在于：所述加热室(5)内采用无害化“地沟油”作为导热材料。
5.根据权利要求1 所述的一种高温污水净化装置，其特征在于：所述冷凝细管(17)设计成平行百叶窗形状。
说明书
一种高温污水净化装置
技术领域
本实用新型涉及一种净化领域，具体为一种高温污水净化装置。
背景技术
随着社会的发展，人们生活节奏的加快以及工业化水平的提高，水资源的利用也大大提高，与此同时污水变得越来越多，人们所使用的淡水面临着严重的缺乏，传统的污水净化装置耗费较高，污水净化的同时有产生较多的污染，如何研制一种污水净化装置使得耗费较低的同时又能绿色环保，安全性能较高成为污水净化的一个难题。
实用新型内容
本实用新型的目的在于提供一种高温污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种高温污水净化装置，包括蒸汽发生器、污水输入管、阀门、导热管、加热室、燃烧室、喷火嘴、释压口、残渣输出口、电磁开关、蒸汽过滤器、蒸汽输出管、循环泵、冷凝箱、冷水循环管、淡水输出管和冷凝细管，所述蒸汽发生器左上侧通过污水输入管与阀门相连接，且蒸汽发生器内侧安装有导热管，所述加热室位于蒸汽发生器左侧，且加热室下侧设置有燃烧室，所述燃烧室内侧设置有喷火嘴，所述加热室上侧安装有释压口，所述蒸汽发生器下侧通过残渣输出口与电磁开关相连接，且蒸汽发生器上侧通过蒸汽过滤器与蒸汽输出管相连接，所述蒸汽输出管上安装有循环泵，且蒸汽输出管右侧设置有冷凝箱，所述冷凝箱右下侧安装有冷水循环管，且冷凝箱下侧设置有淡水输出管，所述冷凝箱内侧安装有冷凝细管。
优选的，所述蒸汽发生器采用双层壳体式设计。
优选的，所述蒸汽过滤器采用多层滤油纸加纳米过滤膜材质组成。
优选的，所述加热室内采用无害化“地沟油”作为导热材料。
优选的，所述冷凝细管设计成平行百叶窗形状。
与现有技术相比，本实用新型的有益效果是：该高温污水净化装置，结构原理简单，易于操作，净化效率高，灭菌性较好，易操作，投入成本低，安全高，耗费较低的同时又能绿色环保，安全性能比传统的净化装置较高。
