申请日2016.05.30
公开(公告)日2016.09.28
IPC分类号C02F1/00; C02F103/30
摘要
本发明的目的是提供一种筒子纱染色废水调节池，通过在池体上方左侧设置进水管进水，池体内右侧设置抽水管抽水，抽水管底端外包覆过滤层避免污物抽出，池体左侧设置投料口投料调节水质，设置可下移的搅拌电机带动搅拌棒搅拌，十分方便，废水的污物通过除污泵抽出;本发明结构简单易操作，可以高效的调节废水，适用于生产中。

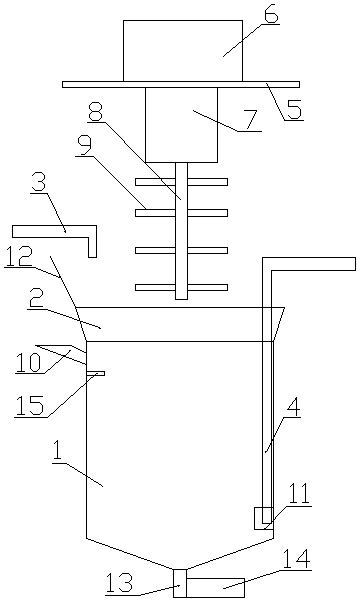

摘要附图
权利要求书
1.一种筒子纱染色废水调节池，包括有池体(1)，其特征在于：所述池体(1)顶部为开口罩(2)，开口罩(2)顶部左侧上方设置有进水管(3)，所述池体(1)内右侧设置有抽水管(4)，抽水管(4)从开口罩伸出池体(1)右侧;所述池体(1)上方设置有顶板(5)，顶板(5)顶部设置有下移电机(6)，顶板(5)底部设置有搅拌电机(7)，搅拌电机(7)下方连接有搅拌棒(8)，搅拌棒(8)伸入池体(1)内，搅拌棒(8)侧壁设置有搅拌叶(9);所述池体(1)左侧顶部设置有投料口(10)用于添加调节料;所述池体(1)内位于抽水管(4)底部外设置有过滤层(11)，过滤层(11)将抽水管(4)底端包覆住。
2.如权利要求1所述筒子纱染色废水调节池，其特征在于：所述开口罩(2)顶部左端设置有挡板(12)。
3.如权利要求1所述筒子纱染色废水调节池，其特征在于：所述池体(1)底部呈漏斗状，池体(1)底部中间设置有除污管(13)，除污管(13)连接有除污泵(14)。
4.如权利要求1所述筒子纱染色废水调节池，其特征在于：所述池体(1)内左侧壁位于投料口(10)下方设置有液位感应器(15)。
说明书
筒子纱染色废水调节池
技术领域
本发明涉及筒子纱染色废水处理领域，尤其涉及一种筒子纱染色废水调节池。
背景技术
印染废水属于工业废水中较难治理的一种。由于技术、经济等原因，目前大多数采用的生物—物理治理方法只能达到基本排放要求。虽然在色度上略有下降，但对有机物质只是分解成较小物质，对这些分解产物性质很难控制也很难掌握，无法保证对环境不产生危害。在对染色废水的处理过程中需要对废水进行调节水质以达到处理要求，目前生产中的调节水池效果差，无法满足生产的需要。因此解决上述问题就显得十分必要了。
发明内容
为解决上述问题，本发明提供一种筒子纱染色废水调节池，通过在池体上方左侧设置进水管进水，池体内右侧设置抽水管抽水，抽水管底端外包覆过滤层避免污物抽出，池体左侧设置投料口投料调节水质，设置可下移的搅拌电机带动搅拌棒搅拌，十分方便，废水的污物通过除污泵抽出，解决了背景技术中出现的问题。
本发明的目的是提供一种筒子纱染色废水调节池，包括有池体，所述池体顶部为开口罩，开口罩顶部左侧上方设置有进水管，所述池体内右侧设置有抽水管，抽水管从开口罩伸出池体右侧;所述池体上方设置有顶板，顶板顶部设置有下移电机，顶板底部设置有搅拌电机，搅拌电机下方连接有搅拌棒，搅拌棒伸入池体内，搅拌棒侧壁设置有搅拌叶;所述池体左侧顶部设置有投料口用于添加调节料;所述池体内位于抽水管底部外设置有过滤层，过滤层将抽水管底端包覆住。
进一步改进在于：所述开口罩顶部左端设置有挡板。
进一步改进在于：所述池体底部呈漏斗状，池体底部中间设置有除污管，除污管连接有除污泵。
进一步改进在于：所述池体内左侧壁位于投料口下方设置有液位感应器。
本发明的有益效果：本发明通过在池体上方左侧设置进水管进水，池体内右侧设置抽水管抽水，抽水管底端外包覆过滤层避免污物抽出，池体左侧设置投料口投料调节水质，设置可下移的搅拌电机带动搅拌棒搅拌，十分方便，废水的污物通过除污泵抽出;本发明结构简单易操作，可以高效的调节废水，适用于生产中。
