申请日2016.05.06
公开(公告)日2016.09.28
IPC分类号C02F9/04; C02F103/16
摘要

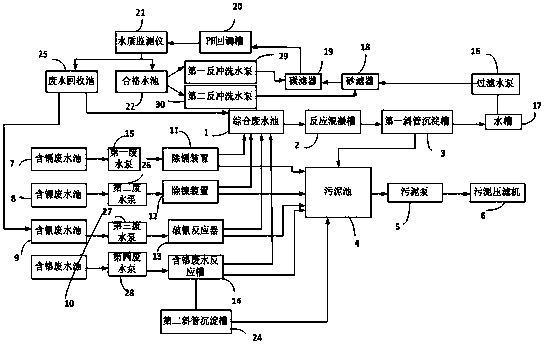

本实用新型公开了一种电镀废水处理系统，包括综合废水池(1)、含镉废水池(7)、含镍废水池(8)、含氰废水池(9)和含铬废水池(10)，所述综合废水池(1)通过管道依次连接反应混凝槽(2)、第一斜管沉淀槽(3)和污泥池(4)，所述污泥池(4)通过污泥泵(5)连接至污泥压滤机(6);所述含镉废水池(7)、含镍废水池(8)、含氰废水池(9)和含铬废水池(10)通过废水泵(15)分别连接除镉装置(11)、除镍装置(12)、破氰反应槽(13)和含铬废水反应槽(14)后连接综合废水池(1)。本实用新型针对性地处理电镀废水系统的重金属或氰化物，同时处理后的循环处理，进一步净化了水。
权利要求书
1.一种电镀废水处理系统，其特征在于：包括综合废水池(1)、含镉废水池(7)、含镍废水池(8)、含氰废水池(9)和含铬废水池(10)，所述综合废水池(1)通过管道依次连接反应混凝槽(2)、第一斜管沉淀槽(3)和污泥池(4)，所述污泥池(4)通过污泥泵(5)连接至污泥压滤机(6);
所述含镉废水池(7)通过第一废水泵(15)连接一除镉装置(11)，所述含镍废水池(8)通过第二废水泵(26)连接一除镍装置(12)，所述含氰废水池(9)通过第三废水泵(27)连接一破氰反应槽(13)，所述含铬废水池(10)通过第四废水泵(28)连接一含铬废水反应槽(14);
所述除镉装置(11)、除镍装置(12)、破氰反应槽(13)和含铬废水反应槽(14)的底部分别连接污泥池(4);所述除镉装置(11)、除镍装置(12)、破氰反应槽(13)和含铬废水反应槽(14)的上部通过管道分别连接至综合废水池(1);
所述含铬废水反应槽(14)通过管道通向第二斜管沉淀槽(24)，所述第二斜管沉淀槽(24)底部通过管道通向所述污泥池(4);
所述第一斜管沉淀槽(3)上部连接一水槽(17)，所述水槽(17)通过一过滤水泵(16)依次连接砂滤器(18)、碳滤器(19)、PH回调槽(20)，所述PH回调槽(20)通过水质监测仪(21)连接至合格水池(22)和废水回收池(25);
所述废水回收池(25)分别连接综合废水池(1)和/或含氰废水池(9)。
2.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述第一斜管沉淀槽(3)底部设置有多个倾斜的平行管，多个所述的平行管将所述第一斜管沉淀槽(3)分割成多个浅层沉淀层，多个所述浅层沉淀层的出口端通过管道分别连接至污泥池(4)。
3.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述第一斜管沉淀槽(3)底部设有蜂窝填充层。
4.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述第二斜管沉淀槽(24)下方设有泥斗(23)，所述泥斗(23)下方通过管道连接至污泥池(4)。
5.根据权利要求1所述的一种电镀废水处理系统，其特征在于：所述合格水池(22)通过第一反冲洗水泵(29)连接砂滤器(18)，所述合格水池(22)通过第二反冲洗水泵(30)连接碳滤器(19)。
说明书
一种电镀废水处理系统装置
技术领域
本实用新型属于电镀废水处理设备技术领域，更进一步涉及一种电镀废水处理系统。
背景技术
电镀废水主要由电镀工厂排出的废水和废液组成。由于镀种较多，工艺繁琐，水质复杂，成分不易控制，电镀废水主要含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，这些电镀废水属于致癌、致畸、致突变的剧毒物质，对人类及其他生物的生存环境都造成极大的危害。
目前的电镀废水处理，都是通过电解化学反应等方法进行处理，但是现有的处理方法，处理后针对综合的废水处理按照含量进行一步一步地处理，没有分开针对专门的铬、镉、镍和氰化物的处理;同时，处理后未进行再次处理，效果不佳。
实用新型内容
有鉴于此，本实用新型的目的是提供一种既包括综合废水处理，同时还可以针对性地进行重金属或氰化物的处理，同时，处理后进行再次的循环处理，使得废水的处理更加干净。
本实用新型通过以下技术手段解决上述问题：
一种电镀废水处理系统，包括综合废水池、含镉废水池、含镍废水池、含氰废水池和含铬废水池，所述综合废水池通过管道依次连接反应混凝槽、第一斜管沉淀槽和污泥池，所述污泥池通过污泥泵连接至污泥压滤机;
所述含镉废水池通过第一废水泵连接一除镉装置，所述含镍废水池通过第二废水泵连接一除镍装置，所述含氰废水池通过第三废水泵连接一破氰反应槽，所述含铬废水池通过第四废水泵连接一含铬废水反应槽;
所述除镉装置、除镍装置、破氰反应槽和含铬废水反应槽的底部分别连接污泥池;所述除镉装置、除镍装置、破氰反应槽和含铬废水反应槽的上部通过管道分别连接至综合废水池;
所述含铬废水反应槽通过管道通向第二斜管沉淀槽，所述第二斜管沉淀槽底部通过管道通向所述污泥池;
所述第一斜管沉淀槽上部连接一水槽，所述水槽通过一过滤水泵依次连接砂滤器、碳滤器、PH回调槽，所述PH回调槽通过水质监测仪连接至合格水池或废水回收池;
所述废水回收池分别连接综合废水池和/或含氰废水池。
进一步地，所述第一斜管沉淀槽底部设置有多个倾斜的平行管，多个所述的平行管将所述第一斜管沉淀槽分割成多个浅层沉淀层，多个所述浅层沉淀层的出口端通过管道分别连接至污泥池。
进一步地，所述第一斜管沉淀槽底部设有蜂窝填充层。
进一步地，所述第二斜管沉淀槽下方设有泥斗，所述泥斗下方通过管道连接至污泥池。
进一步地，所述合格水池通过第一反冲洗水泵连接砂滤器，所述合格水池通过第二反冲洗水泵连接碳滤器。
本实用新型的有益效果如下：
本实用新型将电镀废水分为综合废水、含镉废水、含镍废水、含氰废水和含镉废水，并通过不同的装置进行针对性的处理，处理后的含镉废水、含镍废水、含氰废水和含镉废水回收至综合废水池进行第二次的处理;而综合废水池的废水经过第一斜管沉淀槽沉淀处理后，将清水通过水槽等一系列处理，合格的清水回收，不合格的清水再次进行废水处理，多次的循环处理，直至处理成合格的水。通过上述的处理，保证含镉废水、含镍废水、含氰废水和含镉废水针对性的处理，同时处理后的废水也能变废为宝，进行回收利用。
