申请日2016.04.28
公开(公告)日2016.10.05
IPC分类号C02F11/12
摘要

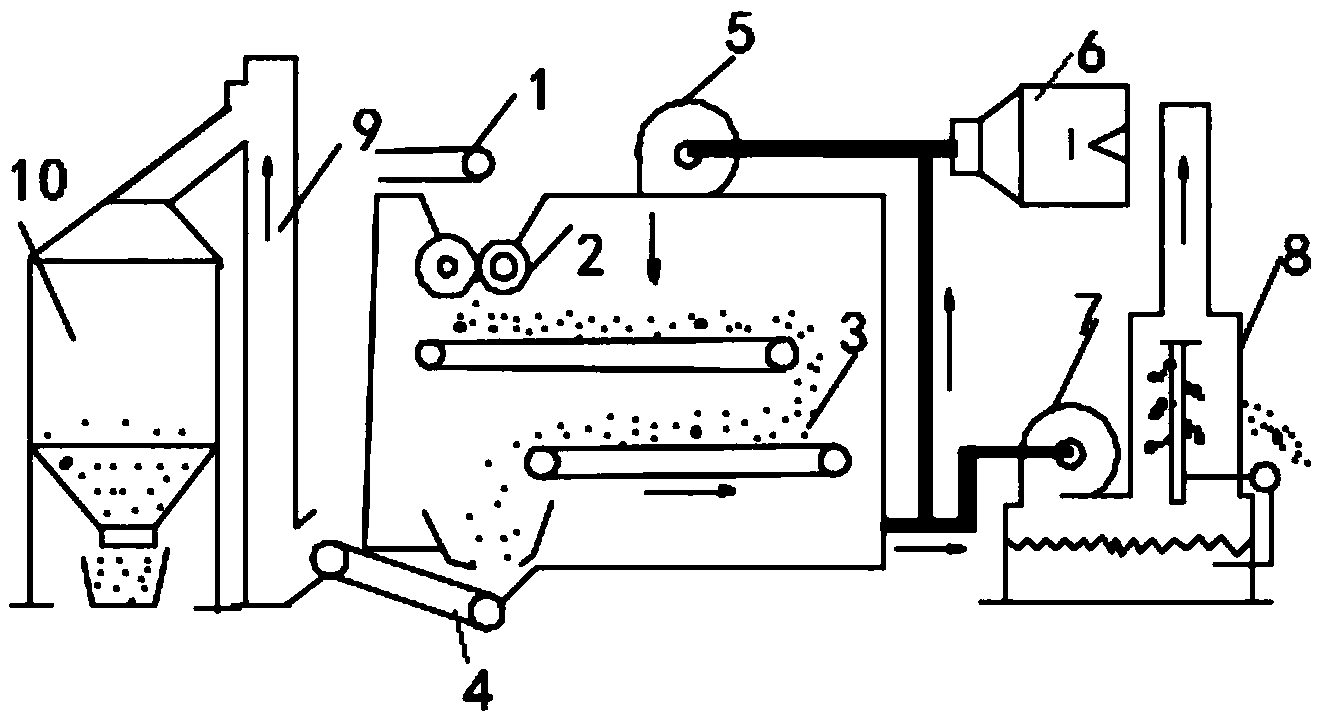

本实用新型提出一种污泥烘干机，包括污泥输送机、成型机、网状传送带、传送带一、送风机、蒸汽炉、抽风机、烟囱、头式输送机和料仓，所述污泥烘干机中间部位为烘干装置，所述烘干装置为封闭容器，所述烘干装置左侧上方设有所述污泥输送机，所述污泥输送机下方设有所述成型机，所述成型机下方设有两个网状传送带，所述烘干装置左侧下方设有一开口，该开口处下方设有传送带一，所述烘干装置上方设有所述送风机，所述送风机右端连接有所述蒸汽炉，所述送风机与所述蒸汽炉通过管道连接，所述烘干装置右侧设有通过管道连接有所述抽风机，所述抽风机右侧安装有所述烟囱，所述传动带一左侧设有所述头式输送机，所述头式输送机左侧连接有所述料仓。
权利要求书
1.一种污泥烘干机，包括污泥输送机、成型机、网状传送带、传送带一、送风机、蒸汽炉、抽风机、烟囱、头式输送机和料仓，其特征在于：所述污泥烘干机中间部位为烘干装置，所述烘干装置为封闭容器，所述烘干装置左侧上方设有所述污泥输送机，所述污泥输送机下方设有所述成型机，所述成型机下方设有两个网状传送带，所述烘干装置左侧下方设有一开口，该开口处下方设有传送带一，所述烘干装置上方设有所述送风机，所述送风机右端连接有所述蒸汽炉，所述送风机与所述蒸汽炉通过管道连接，所述烘干装置右侧通过管道连接有所述抽风机，所述抽风机右侧安装有所述烟囱，所述传送带一左侧设有所述头式输送机，所述头式输送机左侧连接有所述料仓。
2.根据权利要求1所述的一种污泥烘干机，其特征在于：所述成型机由两个相对转动的空心圆筒组成，圆筒上有相互吻合的沟槽，圆筒内部通蒸汽。
3.根据权利要求1所述的一种污泥烘干机，其特征在于：所述烘干装置侧面设有两个用于蒸发水分的开口。
4.根据权利要求1所述的一种污泥烘干机，其特征在于：所述料仓为可视材料，其底部设有一阀门。
5.根据权利要求1所述的一种污泥烘干机，其特征在于：所述烟囱处设有净化装置。
说明书
一种污泥烘干机
技术领域
本实用新型涉及烘干机领域，尤其涉及到一种污泥烘干机。
背景技术
目前，现有的烘干机结构复杂，能耗较高，烘干效果不显著，容易对环境造成污染。因此，我们有必要对这样一种结构进行改善，以克服上述缺陷。
实用新型内容
本实用新型的目的是提供一种污泥烘干机。
本实用新型为解决其技术问题所采用的技术方案是：
一种污泥烘干机，包括污泥输送机、成型机、网状传送带、传送带一、送风机、蒸汽炉、抽风机、烟囱、头式输送机和料仓，所述污泥烘干机中间部位为烘干装置，所述烘干装置为封闭容器，所述烘干装置左侧上方设有所述污泥输送机，所述污泥输送机下方设有所述成型机，所述成型机下方设有两个网状传送带，所述烘干装置左侧下方设有一开口，该开口处下方设有传送带一，所述烘干装置上方设有所述送风机，所述送风机右端连接有所述蒸汽炉，所述送风机与所述蒸汽炉通过管道连接，所述烘干装置右侧通过管道连接有所述抽风机，所述抽风机右侧安装有所述烟囱，所述传动带一左侧设有所述头式输送机，所述头式输送机左侧连接有所述料仓。
进一步的，所述成型机由两个相对转动的空心圆筒组成，圆筒上有相互吻合的沟槽，圆筒内部通蒸汽。
进一步的，所述烘干装置侧面设有两个用于蒸发水分的开口。
进一步的，所述料仓为可视材料，其底部设有一阀门。
进一步的，所述烟囱处设有净化装置。
本实用新型的优点在于：
基于现有技术而言，本实用新型通过一系列工作，在很大程度上解决了耗能高的缺点。同时，结构简单，烘干效果显著，能源利用率充分以及更加环保。
