申请日2016.04.19
公开(公告)日2016.11.23
IPC分类号C02F9/08; C02F103/04
摘要
本实用新型公开了一种新型医药纯水处理系统，包括加压泵、软水室、一级反渗透机组、中间水箱和杀菌室，所述加压泵一侧连接原水池，所述加压泵另一侧设有过滤室，所述过滤室顶部设有活性炭过滤层以及设置在活性炭过滤层顶部的多介质过滤器，所述过滤室一侧设有软水室以及设置在软水室一侧的精密过滤室。本实用新型通过加压泵将水通入过滤室，多介质过滤器对可见杂质进行拦截过滤，通过软水器对水进行软化处理，在经过杀菌室进行杀菌处理，微孔过滤器进行过滤，本实用新型保证了医用水的纯净度，经过多层次的杀菌消毒，保证符合医用水的要求，本产品操作简单便捷，结构层次分明，具有强大的杀菌消毒作用，可以保证水质的合格性和安全性。
权利要求书

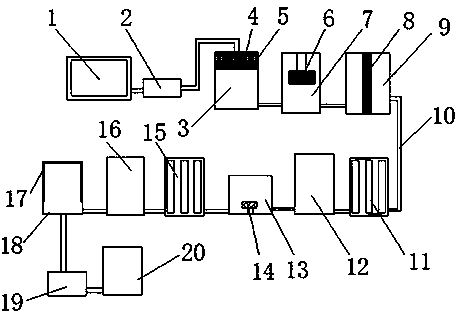

1.一种新型医药纯水处理系统，包括加压泵(2)、软水室(7)、一级反渗透机组(11)、中间水箱(13)和杀菌室(18)，其特征在于：所述加压泵(2)一侧连接原水池(1)，所述加压泵(2)另一侧设有过滤室(3)，所述过滤室(3)顶部设有活性炭过滤层(5)以及设置在活性炭过滤层(5)顶部的多介质过滤器(4)，所述过滤室(3)一侧设有软水室(7)以及设置在软水室(7)一侧的精密过滤室(9)，所述精密过滤室(9)一侧固定连接水流导管(10)，所述水流导管(10)一侧固定连接一级反渗透机组(11)，所述一级反渗透机组(11)一侧连接酸碱调节室(12)，所述酸碱调节室(12)一侧设有中间水箱(13)以及设置在中间水箱(13)一侧的二级反渗透机组(15)，所述二级反渗透机组(15)一侧设有纯化水箱(16)，所述纯化水箱(16)一侧连接杀菌室(18)，所述杀菌室(18)底部设有微孔过滤器(19)，所述微孔过滤器(19)一侧设有净水室(20)。
2.根据权利要求1所述的一种新型医药纯水处理系统，其特征在于：所述软水室(7)顶部设有软水器(6)。
3.根据权利要求1所述的一种新型医药纯水处理系统，其特征在于：所述精密过滤室(9)内部设有精密过滤器(8)。
4.根据权利要求1所述的一种新型医药纯水处理系统，其特征在于：所述中间水箱(13)内部设有离子交换器(14)。
5.根据权利要求1所述的一种新型医药纯水处理系统，其特征在于：所述杀菌室(18)内部固定连接紫外线杀菌器(17)。
说明书
一种新型医药纯水处理系统
技术领域
本实用新型涉及一种纯水处理设备，特别涉及一种新型医药纯水处理系统。
背景技术
医院用水，关乎着我们的身心健康，与我们的安全息息相关，所以对于医用水要求非常严格，现在各类医药企业在制药、配药、输液及针剂等环节中都要用到经过处理的 高质量医药用水，现有的水处理多采用蒸馏、离子交换或电解析等方法，然而用蒸馏、离子交换或电解析等方法处理的水无法达到国家标准或中国药典中对纯水的要求，而且操作复杂。为此，我们提出一种新型医药纯水处理系统。
实用新型内容
本实用新型的主要目的在于提供一种新型医药纯水处理系统，通过加压泵将水通入过滤室，多介质过滤器对可见杂质进行拦截过滤，活性炭过滤层进行吸附，通过软水器对水进行软化处理，精密过滤器进行精密过滤，通过一级反渗透机组进入酸碱调节室，调节pH值，在通过中间水箱进入二级反渗透机组，在经过杀菌室进行杀菌处理，微孔过滤器进行过滤，到达净水室，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型医药纯水处理系统，包括加压泵、软水室、一级反渗透机组、中间水箱和杀菌室，所述加压泵一侧连接原水池，所述加压泵另一侧设有过滤室，所述过滤室顶部设有活性炭过滤层以及设置在活性炭过滤层顶部的多介质过滤器，所述过滤室一侧设有软水室以及设置在软水室一侧的精密过滤室，所述精密过滤室一侧固定连接水流导管，所述水流导管一侧固定连接一级反渗透机组，所述一级反渗透机组一侧连接酸碱调节室，所述酸碱调节室一侧设有中间水箱以及设置在中间水箱一侧的二级反渗透机组，所述二级反渗透机组一侧设有纯化水箱，所述纯化水箱一侧连接杀菌室，所述杀菌室底部设有微孔过滤器，所述微孔过滤器一侧设有净水室。
进一步地，所述软水室顶部设有软水器。
进一步地，所述精密过滤室内部设有精密过滤器。
进一步地，所述中间水箱内部设有离子交换器。
进一步地，所述杀菌室内部固定连接紫外线杀菌器。
与现有技术相比，本实用新型具有如下有益效果：保证了医用水的纯净度，经过多层次的杀菌消毒，具有安全保证性，同时调节酸碱度，保证符合医用水的要求，本产品操作简单便捷，结构层次分明，具有强大的杀菌消毒作用，可以保证水质的合格性和安全性。
