申请日2016.05.25
公开(公告)日2016.08.17
IPC分类号C02F9/12; C02F101/20
摘要
本发明公布了一种磁分离特殊行业水处理装置，包括支撑架和圆柱体状的水处理装置本体;水处理装置本体从上到下由四部分组成，依次分为桶盖、上桶区、下桶区和沉淀池;桶盖的上顶端部位设有永久性磁体;上桶区则设有铁氧体投放器和出水管;下桶区则设有进水管;沉淀池内设有活性炭层;支撑架为可拆卸式支撑架，一部分固定连接在所述的上桶区部位，而另一部分则固定连接在所述的下桶区部位。本发明采用铁氧体法来处理重金属废水是根据铁氧体的制造原理，将这些重金属与铁离子、氧离子进行铁氧体反应，把废水中的二价或三价金属离子，充填到铁氧体尖晶格中去，再利用磁分离技术将重金属进行定向沉淀分离的方法。

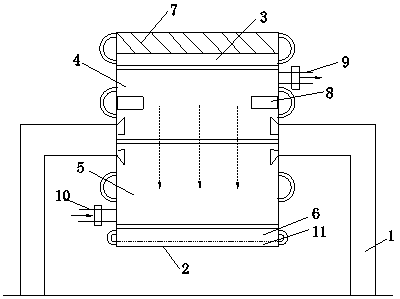

摘要附图
权利要求书
1.一种磁分离特殊行业水处理装置，其特征在于：包括支撑架和圆柱体状的水处理装置本体;所述的水处理装置本体从上到下由四部分组成，依次分为桶盖、上桶区、下桶区和沉淀池;所述的桶盖的上顶端部位设有永久性磁体;所述的上桶区则设有铁氧体投放器和出水管;所述的下桶区则设置有进水管;所述的沉淀池内设有活性炭层;所述的支撑架为可拆卸式支撑架，一部分固定连接在所述的上桶区部位，而另一部分则固定连接在所述的下桶区部位。
2.根据权利要求1所述的磁分离特殊行业水处理装置，其特征在于：所述的桶盖、所述的上桶区、所述的下桶区和所述的沉淀池上都设有半圆弧把手，并且上述四部分均采用螺纹结构紧密连接在一起。
3.根据权利要求1所述的磁分离特殊行业水处理装置，其特征在于：所述的进水管和所述的出水管口均设有限速水流开关。
说明书
一种磁分离特殊行业水处理装置
技术领域
本发明属于污水处理设备领域，尤其是涉及一种磁分离特殊行业水处理装置。
背景技术
众所周知，由于大量的采矿、钢铁炼化、电镀行业及使用重金属等造成的污水排放，使得我国目前水体的重金属化污染日益严峻。据研究发现，对人体毒害最大的有4种：铅、汞、砷和镉。这些重金属在水中不能被分解，人饮用之后毒性放大，与水中的其他毒素结合生成毒性更大的有机物。目前常见的重金属废水的处理方法有两类：一类是是溶解性的重金属转变成不溶或者难溶的金属化合物，从而将其从水中除去;另一类是在不改变重金属化学形态的情况下进行浓缩分离，例如反渗透法、电渗析法、离子交换法和蒸发浓缩法等。其中我们着重研究一下铁氧体法。所谓的铁氧体是由铁离子、氧离子以及其它金属离子所组成的氧化物，是一种具有铁磁性的半导体。采用铁氧体法处理重金属废水是根据铁氧体的制造原理，利用铁氧体反应，把废水中的二价或三价金属离子，充填到铁氧体尖晶格中去，从而得到沉淀分离的方法。
发明内容
(一)要解决的技术问题
为了解决上述问题，本发明提出了一种磁分离特殊行业水处理装置。
(二)技术方案
本发明的磁分离特殊行业水处理装置，包括支撑架和圆柱体状的水处理装置本体;所述的水处理装置本体从上到下由四部分组成，依次分为桶盖、上桶区、下桶区和沉淀池;所述的桶盖的上顶端部位设有永久性磁体;所述的上桶区则设有铁氧体投放器和出水管;所述的下桶区则设置有进水管;所述的沉淀池内设有活性炭层;所述的支撑架为可拆卸式支撑架，一部分固定连接在所述的上桶区部位，而另一部分则固定连接在所述的下桶区部位。
作为优选的技术方案，所述的桶盖、所述的上桶区、所述的下桶区和所述的沉淀池上都设有半圆弧把手，并且上述四部分均采用螺纹结构紧密连接在一起。
作为优选的技术方案，所述的进水管和所述的出水管口均设有限速水流开关。
(三)有益效果
本发明与现有技术相比较，其具有以下有益效果：本发明的磁分离特殊行业水处理装置，采用铁氧体法来处理重金属废水是根据铁氧体的制造原理，将这些重金属与铁离子、氧离子进行铁氧体反应，把废水中的二价或三价金属离子，充填到铁氧体尖晶格中去，再利用磁分离技术将重金属进行定向沉淀分离的方法。
