申请日2016.05.24
公开(公告)日2016.12.07
IPC分类号B01D46/10; B01D53/32
摘要
本实用新型涉及环保设备技术领域，具体涉及一种污水泵站高能离子除臭装置。在箱体上设置进气口和出气口，在出气口处设置风机，在箱体内自左向右依次设置过滤装置和除臭装置，在所述的除臭装置内设置离子灯管，在箱体底端设置底座。能够去除废(臭)气中的水气和粉尘，除臭装置与恶臭气体(异臭味污染空气)充分接触、瞬间覆盖、有效掺混，并持续不断地分解氧化废气中的污染因子，达到去除异臭味，满足规定排放标准的除臭工艺。

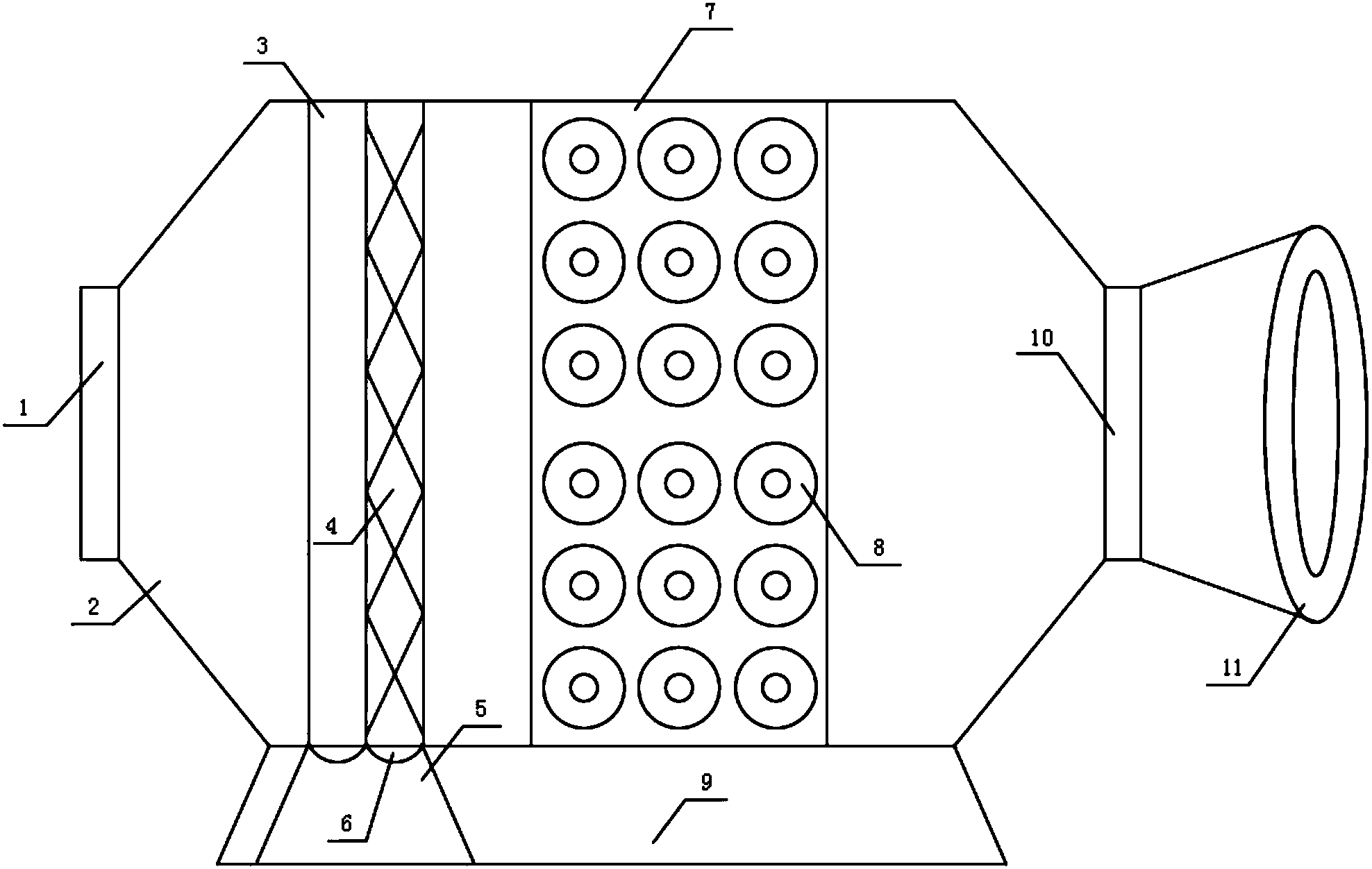

摘要附图
权利要求书
1.一种污水泵站高能离子除臭装置，其特征在于：包括进气口、箱体、均流板、过滤网、储水腔、出水孔、除臭装置、离子灯管、底座、出气口、风机，在箱体上设置进气口和出气口，在出气口处设置风机，在箱体内自左向右依次设置过滤装置和除臭装置，在所述的除臭装置内设置离子灯管，在箱体底端设置底座。
2.根据权利要求1所述的一种污水泵站高能离子除臭装置，其特征在于：所述的过滤装置可拆卸。
3.根据权利要求1所述的一种污水泵站高能离子除臭装置，其特征在于：所述的过滤装置包括均流板和过滤网，在均流板右侧设置过滤网。
4.根据权利要求1所述的一种污水泵站高能离子除臭装置，其特征在于：在所述的底座内设置储水腔，在过滤装置底端设置出水孔，出水孔位于过滤装置和储水腔之间。
5.根据权利要求1所述的一种污水泵站高能离子除臭装置，其特征在于：所述的箱体是由不锈钢材料制成的，箱体的厚度大于2.0mm。
说明书
一种污水泵站高能离子除臭装置
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种污水泵站高能离子除臭装置。
背景技术
污水泵站恶臭气体经集气系统收集后通过风管送至离子空气净化装置。离子氧发生器产生的大量离子群具有极高的活性，与通过管路系统收集送入离子除臭装置内的臭气分子相接触后，打开其化学链，将臭气分子氧化成简单无害的化合物，净化后的气体可达到排放要求直接排放。同时，离子发生器产生的正负氧离子能有效地破坏空气中细菌的生存环境，降低细菌浓度。
通常污水泵站臭气中含有一定水气，以前离子除臭装置中没有预处理部分，由于水气的存在降低了离子设备的正常使用寿命。
实用新型内容
本实用新型的目的在于解决上述问题，提供一种污水泵站高能离子除臭装置，能够解决上述问题。
本实用新型解决上述问题所采用的技术方案是：
一种污水泵站高能离子除臭装置，包括进气口、箱体、均流板、过滤网、储水腔、出水孔、除臭装置、离子灯管、底座、出气口、风机，在箱体上设置进气口和出气口，在出气口处设置风机，在箱体内自左向右依次设置过滤装置和除臭装置，在所述的除臭装置内设置离子灯管，在箱体底端设置底座。
作为本实用的进一步优化方案，所述的过滤装置可拆卸。
作为本实用的进一步优化方案，所述的过滤装置包括均流板和过滤网，在均流板右侧设置过滤网。
作为本实用的进一步优化方案，在所述的底座内设置储水腔，在过滤装置底端设置出水孔，出水孔位于过滤装置和储水腔之间。
作为本实用的进一步优化方案，所述的箱体是由不锈钢材料制成的，箱体的厚度大于2.0mm。
本实用新型的有益效果是：
1、本实用新型包括进气口、箱体、均流板、过滤网、储水腔、出水孔、除臭装置、离子灯管、底座、出气口、风机，在箱体上设置进气口和出气口，在出气口处设置风机，在箱体内自左向右依次设置过滤装置和除臭装置，在所述的除臭装置内设置离子灯管，在箱体底端设置底座。能够去除废(臭)气中的水气和粉尘，除臭装置与恶臭气体(异臭味污染空气)充分接触、瞬间覆盖、有效掺混，并持续不断地分解氧化废气中的污染因子，达到去除异臭味，满足规定排放标准的除臭工艺。
2、本实用新型所述的过滤装置可拆卸。过滤装置发生形变后可通过拆卸进行更换，延长设备的使用寿命。
3、本实用新型所述的过滤装置包括均流板和过滤网，在均流板右侧设置过滤网。通过均流板和过滤网能够将水气预先出去，提高除臭装置的使用寿命。
4、本实用新型在所述的底座内设置储水腔，在过滤装置底端设置出水孔，出水孔位于过滤装置和储水腔之间。经过过滤后的水可通过出水孔流入储水腔之间，保护环境。
5、本实用新型所述的箱体是由不锈钢材料制成的，箱体的厚度大于2.0mm。能够延长主箱体的使用寿命。
6、本实用新型结构简单，易于制作，适宜于工业化生产。
