申请日2016.04.26
公开(公告)日2016.11.23
IPC分类号G05B19/05
摘要
本实用新型涉及一种基于PLC控制的水处理自动化系统，包括监控站、PLC控制系统、触摸屏、用于数据采集的压力传感器、用于将水循环起来的循环泵、变频器和中水回用设备和无负压供水设备;触摸屏与PLC控制系统的CPU模块连接，压力传感器、变频器和监控站均通过工业以太网与PLC控制系统的CPU模块连接;循环泵、中水回用设备和无负压供水设备通过信号线与PLC控制系统的CPU模块连接;本实用新型解决了手动监控和人为监控对污水处理的问题。
权利要求书
1.一种基于PLC控制的水处理自动化系统，其特征在于，所述水处理自动化系统包括监控站、PLC控制系统、触摸屏、用于数据采集的压力传感器、用于将水循环起来的循环泵、变频器和中水回用设备和无负压供水设备;所述触摸屏与PLC控制系统的CPU模块连接，所述压力传感器、变频器和监控站均通过工业以太网与PLC控制系统的CPU模块连接;所述循环泵、中水回用设备和无负压供水设备通过信号线与PLC控制系统的CPU模块连接。
2.如权利要求1所述的基于PLC控制的水处理自动化系统，其特征在于，所述PLC控制系统包括电源模块和CPU模块;所述电源模块为整个水处理自动化系统供电。
3.如权利要求2所述的基于PLC控制的水处理自动化系统，其特征在于，所述CPU模块设有RS232和RS485接口，支持Modbus、Profibus、Ethernet和GPRS通讯协议。
4.如权利要求1所述的基于PLC控制的水处理自动化系统，其特征在于，所述无负压供水设备与循环泵连接，所述中水回用设备与消防巡检设备连接。
5.如权利要求1所述的基于PLC控制的水处理自动化系统，其特征在于，所述监控站包括机械监控站、生化监控站、加药监控站和淤泥监控站;所述机械监控站包括泵监控站、格栅监控站、搅拌监控站和刮泥监控站;所述生化监控站包括溶解氧监控、水质悬浮物监控、酸碱度监控、生化需氧量监控和化学需养量监控，加药监控站包括药量监控;所述淤泥监控站包括消化池监控、污泥脱水机监控和干燥设备监控。
6.如权利要求1所述的基于PLC控制的水处理自动化系统，其特征在于，所述水处理自动化系统包括防雷系统和接地系统;所述防雷系统包括一级电源防雷和二级电源防雷;所述接地系统包括保护地和屏蔽地。
7.如权利要求1所述的基于PLC控制的水处理自动化系统，其特征在于，所述水处理自动化系统包括USP电源，所述USP电源包括USP主机和USP电池，所述USP主机与USP电池连接，所述USP主机与工业以太网连接。
说明书
基于PLC控制的水处理自动化系统
技术领域
本实用新型涉及一种自动化系统，具体涉及一种基于PLC控制的水处理自动化系统。
背景技术
水是生命的源泉。目前世界上一个突出的问题是“水脏了”。即各种水源都遭到不同程度的污染。受污染的脏水严重威胁着人类机各种生物的安全。尽管人们可以通过各种不同的方法，来确保平时饮用水的清洁卫生，但恐怕无法保证我们天天食用的那些食物不受脏水的污染，如许多水产品都受到了污染，它们的体内都留存着污染物，人们食用它们，就会收到二次污染。
根据环保部门的观测分析，我国地表水水体污染主要来自于工业和城镇，其中50%以上来自城市污水。城市污水处理率已成为我国水环境质量改善的制约因素。水资源紧缺的地区还将积极发展污水再生利用事业。
现有技术中污水处理系统中，一般采用手动控制、人为监测来进行污水处理，投入了大量的人力物力，而这种投入，得到的效果确不是很理想，往往控制不精确，造成污水处理不顺畅，或因一以设备的故障而影响所有设备的停工，严重浪费时间与维修精力，且水质不达标，无法全流程自动化监控和管理。
实用新型内容
为解决上述现有技术中的不足，本实用新型的目的是提供一种基于PLC控制的水处理自动化系统，解决了手动监控和人为监控对污水处理的问题。
本实用新型的目的是采用下述技术方案实现的：

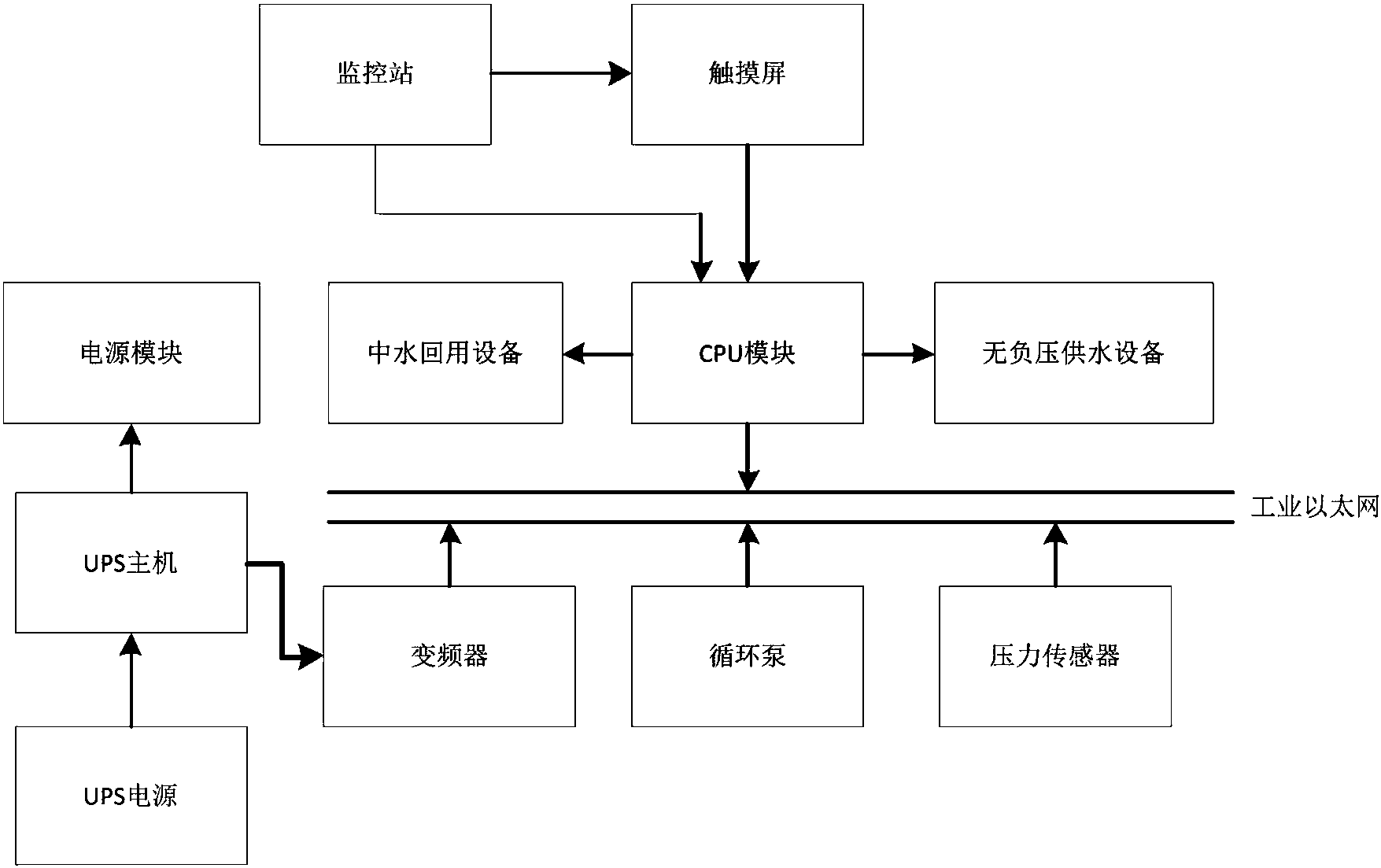

本实用新型提供一种基于PLC控制的水处理自动化系统，其改进之处在于，所述水处理自动化系统包括监控站、PLC控制系统、触摸屏、用于数据采集的压力传感器、用于将水循环起来的循环泵、变频器和中水回用设备和无负压供水设备;所述触摸屏与PLC控制系统的CPU模块连接，所述压力传感器、变频器和监控站均通过工业以太网与PLC控制系统的CPU模块连接;所述循环泵、中水回用设备和无负压供水设备通过信号线与PLC控制系统的CPU模块连接。
进一步地，所述PLC控制系统包括电源模块和CPU模块;所述电源模块为整个水处理自动化系统供电。
更进一步地，所述CPU模块设有RS232和RS485接口，支持Modbus、Profibus、Ethernet和GPRS通讯协议。
进一步地，所述无负压供水设备与循环泵连接，所述中水回用设备与消防巡检设备连接。
进一步地，所述监控站包括监控站包括机械监控站、生化监控站、加药监控站和淤泥监控站;所述机械监控站包括泵监控站、格栅监控站、搅拌监控站和刮泥监控站;所述生化监控站包括溶解氧监控、水质悬浮物监控、酸碱度监控、生化需氧量监控和化学需养量监控，加药监控站包括药量监控;所述淤泥监控站包括消化池监控、污泥脱水机监控和干燥设备监控。
进一步地，所述水处理自动化系统包括防雷系统和接地系统;所述防雷系统包括一级电源防雷和二级电源防雷;所述接地系统包括保护地和屏蔽地。
进一步地，所述水处理自动化系统包括USP电源，所述USP电源包括USP主机和USP电池，所述USP主机与USP电池连接，所述USP主机与工业以太网连接。
为了对披露的实施例的一些方面有一个基本的理解，下面给出了简单的概括。该概括部分不是泛泛评述，也不是要确定关键/重要组成元素或描绘这些实施例的保护范围。其唯一目的是用简单的形式呈现一些概念，以此作为后面的详细说明的序言。
与最接近的现有技术相比，本实用新型提供的技术方案具有的优异效果是：
本实用新型提供的基于PLC控制的水处理自动化系统能够完成污水处理的全流程监控和管理，控制精确，污水处理顺畅，不会因某一设备的故障而影响所有设备的停工，节省时间与维修精力，处理效果良好，效率高。
为了上述以及相关的目的，一个或多个实施例包括后面将详细说明并在权利要求中特别指出的特征。下面的说明以及附图详细说明某些示例性方面，并且其指示的仅仅是各个实施例的原则可以利用的各种方式中的一些方式。其它的益处和新颖性特征将随着下面的详细说明结合附图考虑而变得明显，所公开的实施例是要包括所有这些方面以及它们的等同。
