申请日2016.05.23
公开(公告)日2016.07.20
IPC分类号B65H18/26
摘要
本发明涉及薄膜技术领域，尤其是一种排气型水处理膜卷取装置。其包括基座、输送辊、收集辊和抽气泵，输送辊、收集辊和抽气泵都安装在基座上，抽气泵位于输送辊和收集辊之间，抽气泵上设有弹性伸缩管和吸气嘴，吸气嘴上设有吊轮。设计抽气泵，通过弹性伸缩管连接吸气嘴，吸气嘴悬挂于膜体上，形成抽气装置。工作时，吸气嘴在吊轮的作用下始终保持在收集辊的进料口，弹性伸缩管具有腾挪空间，可同步配合吸气嘴的运动，卷取膜体时，抽气泵强力抽吸收集辊进料口的空气，形成负压，有效避免了卷取过程中的空气夹杂到膜体中，提高了存放的稳定性。

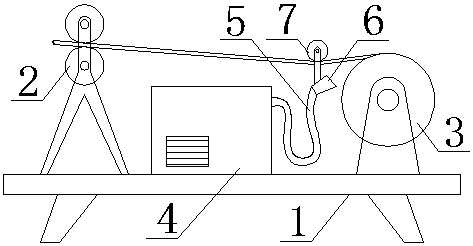

摘要附图
权利要求书
1.一种排气型水处理膜卷取装置，其特征是：包括基座(1)、输送辊(2)、收集辊(3)和抽气泵(4)，输送辊(2)、收集辊(3)和抽气泵(4)都安装在基座(1)上，抽气泵(4)位于输送辊(2)和收集辊(3)之间，抽气泵(4)上设有弹性伸缩管(5)和吸气嘴(6)，吸气嘴(6)上设有吊轮(7)。
2.根据权利要求1所述的排气型水处理膜卷取装置，其特征是，吸气嘴(6)通过弹性伸缩管(5)与抽气泵(4)连接。
3.根据权利要求1所述的排气型水处理膜卷取装置，其特征是，吊轮(7)滚动连接在膜体上，悬挂于输送辊(2)和收集辊(3)之间。
4.根据权利要求1所述的排气型水处理膜卷取装置，其特征是，吸气嘴(6)吊装在吊轮(7)的下方，正对收集辊(3)的进料口。
说明书
排气型水处理膜卷取装置
技术领域
本发明涉及薄膜技术领域，尤其是一种排气型水处理膜卷取装置。
背景技术
水处理膜也称PVDF膜，即聚偏二氟乙烯膜，是蛋白质印迹法中常用的一种固相支持物。PVDF膜是疏水性的，膜孔径有大有小，随着膜孔径的不断减小，膜对低分子量的蛋白结合就越牢固。大于20000的蛋白选用0.45um的膜，小于20000的蛋白选用0.2um的膜。PVDF膜具有较高的机械强度，是印迹法中的理想固相支持物材料，广泛应用于水处理、户外建筑及电池领域，尤其用于污水、海水淡化等的前处理，清除大分子、细菌、泥沙等杂质。现有的水处理膜在卷取收集时易夹杂空气，造成膜体辊气泡，影响存放的稳定性。
发明内容
为了克服现有的水处理膜收集装置易夹杂空气的不足，本发明提供了一种排气型水处理膜卷取装置。
本发明解决其技术问题所采用的技术方案是：一种排气型水处理膜卷取装置，包括基座、输送辊、收集辊和抽气泵，输送辊、收集辊和抽气泵都安装在基座上，抽气泵位于输送辊和收集辊之间，抽气泵上设有弹性伸缩管和吸气嘴，吸气嘴上设有吊轮。
根据本发明的另一个实施例，进一步包括吸气嘴通过弹性伸缩管与抽气泵连接。
根据本发明的另一个实施例，进一步包括吊轮滚动连接在膜体上，悬挂于输送辊和收集辊之间。
根据本发明的另一个实施例，进一步包括吸气嘴吊装在吊轮的下方，正对收集辊的进料口。
本发明的有益效果是，设计抽气泵，通过弹性伸缩管连接吸气嘴，吸气嘴悬挂于膜体上，形成抽气装置。工作时，吸气嘴在吊轮的作用下始终保持在收集辊的进料口，弹性伸缩管具有腾挪空间，可同步配合吸气嘴的运动，卷取膜体时，抽气泵强力抽吸收集辊进料口的空气，形成负压，有效避免了卷取过程中的空气夹杂到膜体中，提高了存放的稳定性
