申请日2016.04.08
公开(公告)日2016.09.14
IPC分类号C02F9/04
摘要
本实用新型提供了一种用于生产纯棉浆粕的蒸煮系统，所述蒸煮系统包括：设有第一加液管的预浸装置;与所述预浸装置连接用于传送物料的喂料器;与所述喂料器连接并安装有第二加液管的混合装置;以及与所述混合装置连接用于对混入蒸煮剂的物料进行蒸煮的蒸煮器。本实用新型的用于生产纯棉浆粕的蒸煮系统通过对工艺设备的改进，可以在针对纯棉浆粕生产的蒸煮工艺时，保证物料中杂质和蒸煮剂的充分反应，进而有效提升纯棉浆粕的质量。
权利要求书
1.一种用于纯棉浆粕生产的污水处理设备，其特征在于，包括依次连接的进水管(1)、污水处理箱(4)和出水管(5)，所述进水管(1)上设置带有加料装置(2)的变径反应器(3)，所述污水处理箱(4)内设置有过滤装置(6)，所述过滤装置(6)包括第一过滤网(61)、第二过滤网(62)以及设置在第一过滤网(61)、第二过滤网(62)之间的旋转设备(63)，所述进水管(1)末端设置在第一过滤网(61)的上方。
2.根据权利要求1所述用于纯棉浆粕生产的污水处理设备，其特征在于，所述进水管(1)末端还连接有分流喷射器(7)。
3.根据权利要求1所述用于纯棉浆粕生产的污水处理设备，其特征在于，所述的变径反应器(3)包括至少一段的变径反应管路。
4.根据权利要求1所述用于纯棉浆粕生产的污水处理设备，其特征在于，所述旋转设备(63)采用防水涡轮风扇，所述防水涡轮风扇的数量为2个。
5.根据权利要求1所述用于纯棉浆粕生产的污水处理设备，其特征在于，所述第一过滤网(61)的网孔直径为5-10cm，所述第二过滤网(62)的网孔直径为1-2cm。
6.根据权利要求5所述用于纯棉浆粕生产的污水处理设备，其特征在于，所述第一过滤网(61)和第二过滤网(62)的材质为铁。
说明书
一种用于纯棉浆粕生产的污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是涉及一种用于纯棉浆粕生产的污水处理设备。
背景技术
棉浆粕又称精制棉浆，是以棉短绒为原料，经碱法蒸煮、漂洗精制而成的一种高纯度纤维素，主要用于制造醋酸纤维素、硝化纤维素和由主类纤维素，广泛用于食品、医药、牙膏、日化、建材、造纸、电子、塑料、航天和军工等领域。
棉浆粕生产过程中废水产生量大、产污负荷高，且具有污染物成份复杂，残碱量较大等显著特点，给废水处理造成了极大困难，如果通过管道直接排放到沙漠污水库中，废液中大量碱的存在使得污水库中除了生长芦苇之外，没有其他水生植物。
己有专利和期刊等文献虽然公开或报道了棉浆粕废液的综合处理设备，但这些设备均相对复杂，造价高昂，只能将废液满足达标排放，却不能彻底处理棉浆粕废液。
因此，本领域急需一种操作简单、低价且高效的用于纯棉浆粕生产的污水处理设备。
实用新型内容
为了解决上述技术问题，本实用新型提供一种用于纯棉浆粕生产的污水处理设备。
本实用新型具体技术方案如下：
本实用新型的用于纯棉浆粕生产的污水处理设备，包括依次连接的进水管、污水处理箱和出水管，所述进水管上设置带有加料装置的变径反应器，所述污水处理箱内设置有过滤装置，所述过滤装置包括第一过滤网、第二过滤网以及设置在第一过滤网、第二过滤网之间的旋转设备，所述进水管末端设置在第一过滤网的上方。
作为本实用新型的进一步改进，所述进水管末端还连接有分流喷射器。
作为本实用新型的进一步改进，所述的变径反应器包括至少一段的变径反应管路。
作为本实用新型的进一步改进，所述旋转设备采用防水涡轮风扇，所述防水涡轮风扇的数量为2个。
作为本实用新型的进一步改进，所述第一过滤网的网孔直径为5-10cm，所述第二过滤网的网孔直径为1-2cm。
作为本实用新型的进一步改进，所述第一过滤网和第二过滤网的材质为铁。
本实用新型所提供的用于纯棉浆粕生产的污水处理设备，结构简单、操作便利、低价且高效，变径反应器，实现污染物与废水的分离，脱色高，大大提高了棉浆粕废水的处理效率，通过分流喷射器可将所需过滤的污水分散洒落至第一过滤网上，使得第一过滤网的过滤污水均匀，第一过滤网和第二过滤网的设置使得过滤后的污水能够达到预期效果。
附图说明
下面结合附图和具体实施方式对本实用型新作进一步详细的说明：

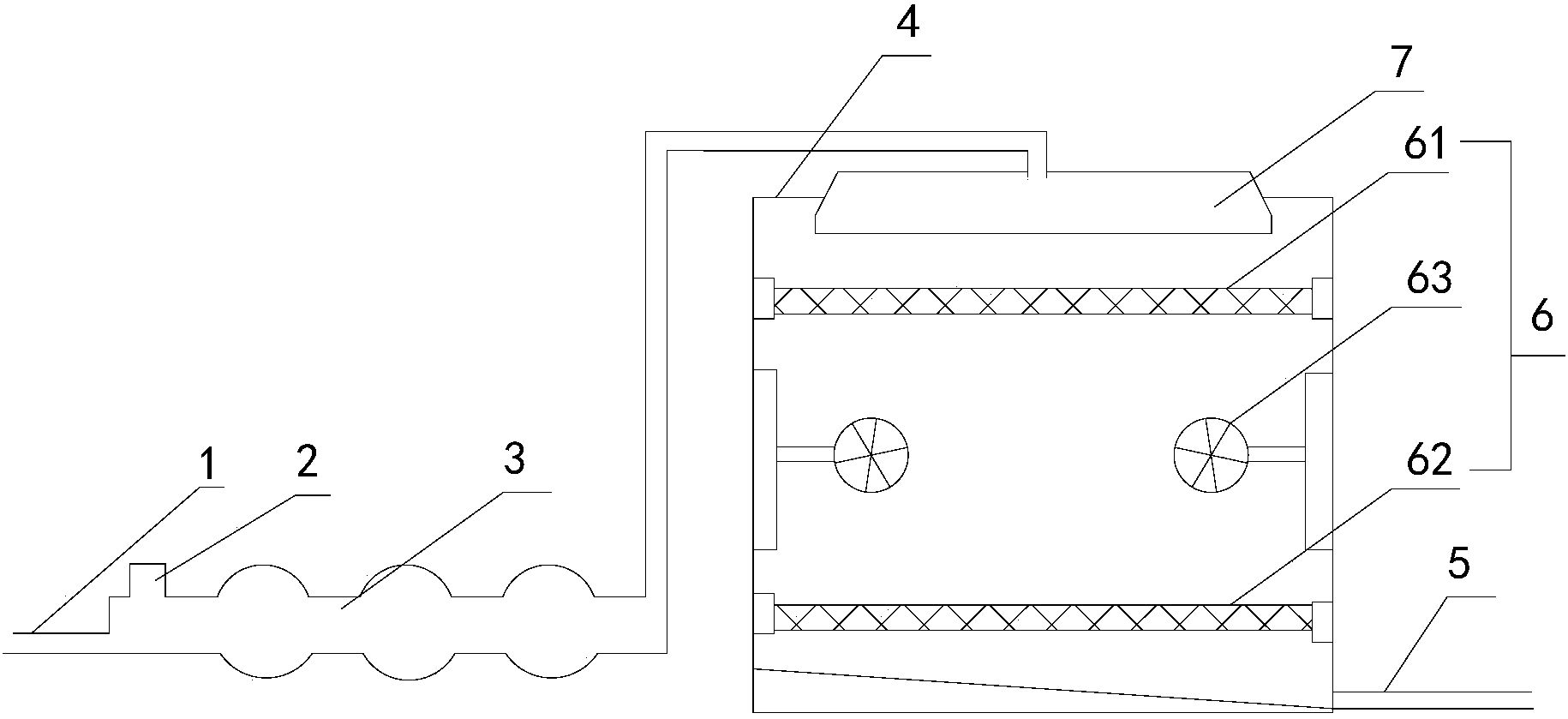

图1为本实用新型用于纯棉浆粕生产的污水处理设备的结构示意图;
其中：1、进水管，2、加料装置，3、变径反应器，4、污水处理箱，5、出水管，6、过滤装置，7、分流喷射器，61、第一过滤网，62、第二过滤网，63、旋转设备。
具体实施方式
本实用新型提供一种用于纯棉浆粕生产的污水处理设备，如图1所示，该用于纯棉浆粕生产的污水处理设备，包括依次连接的进水管1、污水处理箱4和出水管5，所述进水管1上设置带有加料装置2的变径反应器3，污水处理箱4内设置有过滤装置6，过滤装置6包括第一过滤网61、第二过滤网62以及设置在第一过滤网61、第二过滤网62之间的旋转设备63，进水管1末端设置在第一过滤网61的上方。
其中，通过加料装置向变径反应器内添加处理药剂，所采用的处理药剂一般是常规脱色剂、絮凝剂或其他污水处理药剂，这样，可以实现污水与处理药剂在反应器内的混合，避免了器外混合后物料难以输送的问题，污水与处理药剂在反应器内接触后发生化学反应，从而实现固体污染物的分离，同时实现对于污水的脱色。
另外，进水管1末端还连接有分流喷射器7。
其中，通过分流喷射器可将所需过滤的污水分散洒落至第一过滤网上，使得第一过滤网的过滤污水均匀。
另外，变径反应器3包括至少一段的变径反应管路。
其中，上述的变径反应器包括至少一段的变径反应管路，其中的变径反应管路可以是两段不等径的管路直接焊接，也可以是两段不等径的管路通过变径管路进行连接，之所以这样设计，是由于在管路直径变小时，在输送泵的作用下，污水的压力变大，且流速变高，可以加速处理药剂与污水的接触几率，而当管径变大时，由于管道截面积变大，使得处理药剂与污水的接触面积变大，同时流速变小，从而实现了固体污染物的絮凝效果，因此经过上述的管道变径后，处理药剂可以更好的与污水接触，同时由于动能和势能之间的互相转化，更加速了处理过程的反应速度，取得了更好的处理效果。
另外，旋转设备63采用防水涡轮风扇，防水涡轮风扇的数量为2个。
其中，开启旋转设备可以带动污水处理箱4的水体旋转流动，旋转后可防止杂物阻塞过滤网。
另外，第一过滤网61的网孔直径为5-10cm，第二过滤网62的网孔直径为1-2cm。
其中，第一过滤网61和第二过滤网62设置为前孔径大后孔径下，实现双层过滤，提高了过滤效果。
另外，第一过滤网61和第二过滤网62的材质为铁。
以上所述实施例仅仅是本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
