申请日2016.05.23
公开(公告)日2016.10.12
IPC分类号C02F9/12
摘要
本实用新型公开了一种线路板有机废水回收系统，本实用新型包括原水池，所述原水池的下表面固定安装有支座，所述原水池的一端水平安装有连接管，所述原水池通过连接管连接到过滤器主体，所述过滤器主体的下方设置有盘式过滤器出水管，所述盘式过滤器出水管的底端固定安装有盘式过滤器支架，所述盘式过滤器出水管的一端设置有第一连接口;本实用新型利用过滤器主体截留废水中的悬浮物、胶体等固体物质，磁力搅拌器主要是靠物理的筛分作用，超滤分离时是在对料液施加一定压力后，高分子物质、胶体物质因RO膜单元表面及微孔的一次吸附，去除水中的盐分，达到提纯的目的。

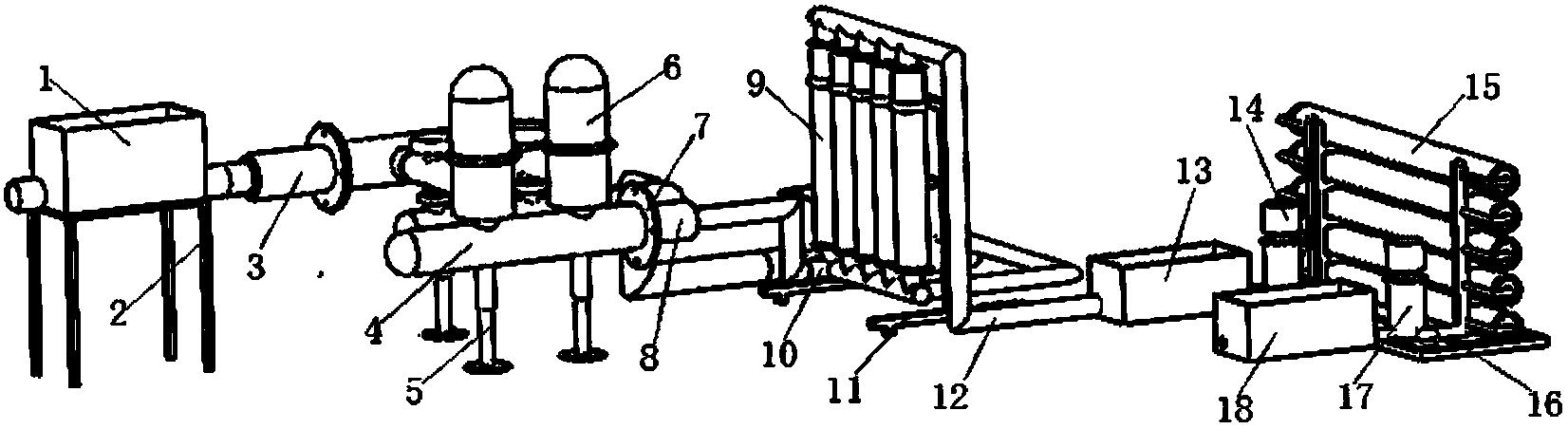

摘要附图
权利要求书
1.一种线路板有机废水回收系统，其特征在于：包括原水池(1)，所述原水池(1)的下表面固定安装有支座(2)，所述原水池(1)的一端水平安装有连接管(3)，所述原水池(1)通过连接管(3)连接到过滤器主体(6)，所述过滤器主体(6)的下方设置有盘式过滤器出水管(4)，所述盘式过滤器出水管(4)的底端固定安装有盘式过滤器支架(5)，所述盘式过滤器出水管(4)的一端设置有第一连接口(7)，所述盘式过滤器出水管(4)通过第一连接口(7)连接有超滤系统进水管(8)，所述超滤系统进水管(8)的一端连接有磁力搅拌器(9)，所述超滤系统进水管(8)的一端和磁力搅拌器(9)之间安装有蠕动泵(10)，所述磁力搅拌器(9)的底端固定安装有超滤系统支架(11)。
2.根据权利要求1所述的一种线路板有机废水回收系统，其特征在于：所述磁力搅拌器(9)的一侧设置有超滤系统出水管(12)，所述磁力搅拌器(9)通过超滤系统出水管(12)连接有中间水池(13)，所述中间水池(13)的一侧安装有高压泵(14)，所述高压泵(14)的一侧通过管道连接有RO膜单元(15)，所述RO膜单元(15)的底端固定安装有反渗透系统支架(16)，所述反渗透系统支架(16)的一侧上方设置有储水罐(17)，所述储水罐(17)通过管道连接有回用水池(18)。
3.根据权利要求1所述的一种线路板有机废水回收系统，其特征在于：所述磁力搅拌器(9)的下方设置有超滤系统络合物排管(19)，所述磁力搅拌器(9)通过超滤系统络合物排管(19)连接有络合废水调节池(20)。
4.根据权利要求1所述的一种线路板有机废水回收系统，其特征在于：所述过滤器主体(6)和络合废水调节池(20)之间连接有盘式过滤器络合物排管(21)。
5.根据权利要求1所述的一种线路板有机废水回收系统，其特征在于：所述连接管(3)和过滤器主体(6)之间设置有第二连接口(22)。
6.根据权利要求1所述的一种线路板有机废水回收系统，其特征在于：所述过滤器主体(6)的上方一侧安装有水泵(23)，所述过滤器主体(6)的上方另一侧设置有反冲洗阀(24)。
说明书
一种线路板有机废水回收系统
技术领域
本实用新型涉及污水处理技术领域，尤指一种线路板有机废水回收系统。
背景技术
线路板清洗后会产生大量的有机废水，经生化系统处理后的废水CODcr含量一般在70mg/L左右、氨氮的含量更低，一般小于5mg/L，该类废水可用作回用水系统的进水源。生化系统出水收集到回用原水池1(约1500m3/d)，经提升泵送入盘式过滤器，利用盘式过滤器截留废水中的悬浮物、胶体等固体物质，确保进入UF超滤系统的水质质量。超滤系统主要是靠物理的筛分作用，超滤分离时是在对料液施加一定压力后，高分子物质、胶体物质因膜表面及微孔的一次吸附，在孔内被阻塞、截留及膜表面的机械筛分作用等方式被超滤膜阻止，而水和低分子物质通过膜。超滤系统可用于分离直径大于0.1μm的分子和微粒，但经超滤系统处理后的出水(约1350m3/d)含有较高的盐分，不宜直接回用到生产，必须进行脱盐处理。利用反渗透装置脱盐作用，去除水中的盐分，达到提纯的目的，保证出水(约840m3/d，回用率约62%)水质的电导率≤100μs/cm，满足车间用水要求，回用于生产车间。
实用新型内容
为解决上述问题，本实用新型提供一种线路板有机废水回收系统。
为实现上述目的，本实用新型采用如下的技术方案是：一种线路板有机废水回收系统，包括原水池，所述原水池的下表面固定安装有支座，所述原水池的一端水平安装有连接管，所述原水池通过连接管连接到过滤器主体，所述过滤器主体的下方设置有盘式过滤器出水管，所述盘式过滤器出水管的底端固定安装有盘式过滤器支架，所述盘式过滤器出水管的一端设置有第一连接口，所述盘式过滤器出水管通过第一连接口连接有超滤系统进水管，所述超滤系统进水管的一端连接有磁力搅拌器，所述超滤系统进水管的一端和磁力搅拌器之间安装有蠕动泵，所述磁力搅拌器的底端固定安装有超滤系统支架。
优选的，所述磁力搅拌器的一侧设置有超滤系统出水管，所述磁力搅拌器通过超滤系统出水管连接有中间水池，所述中间水池的一侧安装有高压泵，所述高压泵的一侧通过管道连接有RO膜单元，所述RO膜单元的底端固定安装有反渗透系统支架，所述反渗透系统支架的一侧上方设置有储水罐，所述储水罐通过管道连接有回用水池。
优选的，所述磁力搅拌器的下方设置有超滤系统络合物排管，所述磁力搅拌器通过超滤系统络合物排管连接有络合废水调节池。
优选的，所述过滤器主体和络合废水调节池之间连接有盘式过滤器络合物排管。
优选的，所述连接管和过滤器主体之间设置有第二连接口。
优选的，所述过滤器主体的上方一侧安装有水泵，所述过滤器主体的上方另一侧设置有反冲洗阀。
本实用新型的有益效果在于：利用过滤器主体截留废水中的悬浮物、胶体等固体物质，确保进入磁力搅拌器的水质质量，磁力搅拌器主要是靠物理的筛分作用，超滤分离时是在对料液施加一定压力后，高分子物质、胶体物质因RO膜单元表面及微孔的一次吸附，在孔内被阻塞、截留及RO膜单元表面的机械筛分作用等方式被RO膜单元阻止，去除水中的盐分，达到提纯的目的
