申请日2016.05.23
公开(公告)日2016.11.30
IPC分类号G01N1/14
摘要
本实用新型公开了一种用于污水检测的多腔污水取样器，污水取样器固定安装在漂浮伐上，污水取样器内部通过分隔板分割成第一取样腔、第二取样腔、第三取样腔、第四取样腔，所述的第一取样腔、第二取样腔、第三取样腔、第四取样腔分别通过连接管与取样吸管连通，连接管上安装取样抽气筒，活塞安装在取样抽气筒内，抽气杆安装在活塞的顶端，齿条安装在抽气杆上，电机盒安装在取样抽气筒的右侧壁上，驱动电机固定安装在电机盒内，驱动电机轴安装在驱动电机内，驱动齿轮安装在驱动电机轴上，驱动齿轮和齿条是齿轮啮合传动，支撑轮安装在取样抽气筒内的左侧壁上。本实用新型其结构简单，设计科学合理。

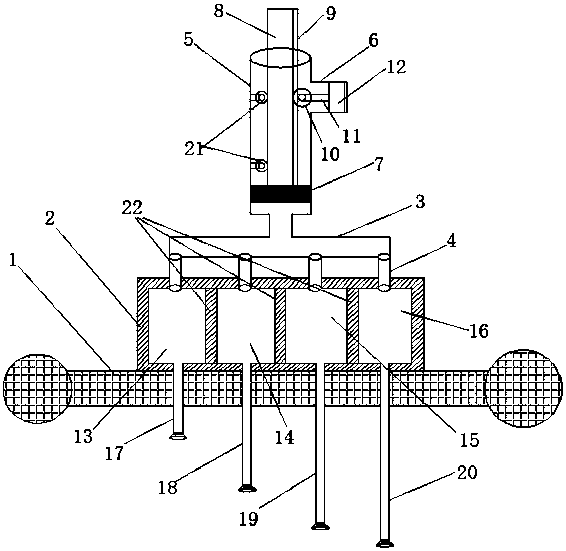

摘要附图
权利要求书
1.一种用于污水检测的多腔污水取样器，其特征在于：它包含：漂浮伐、污水取样器、取样吸管、连接管、取样抽气筒、电机盒、活塞、抽气杆、齿条、驱动齿轮、驱动电机轴、驱动电机、第一取样腔、第二取样腔、第三取样腔、第四取样腔、第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管、支撑轮、分隔板，所述的污水取样器固定安装在漂浮伐上，污水取样器内部通过分隔板分割成第一取样腔、第二取样腔、第三取样腔、第四取样腔，所述的第一取样腔、第二取样腔、第三取样腔、第四取样腔分别通过连接管与取样吸管连通，连接管上安装取样抽气筒，所述的活塞安装在取样抽气筒内，抽气杆安装在活塞的顶端，齿条安装在抽气杆上，所述的电机盒安装在取样抽气筒的右侧壁上，驱动电机固定安装在电机盒内，驱动电机轴安装在驱动电机内，驱动齿轮安装在驱动电机轴上，驱动齿轮和齿条是齿轮啮合传动，所述的支撑轮安装在取样抽气筒内的左侧壁上。
2.根据权利要求1所述的一种用于污水检测的多腔污水取样器，其特征在于：所述的第一污水吸管安装在第一取样腔的底部，第二污水吸管安装在第二取样腔的底部，第三污水吸管安装在第三取样腔的底部，第四污水吸管安装在第四取样腔的底部，所述的第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管的长度依次增长。
说明书
一种用于污水检测的多腔污水取样器
技术领域：
本实用新型涉及一种用于污水检测的多腔污水取样器，属于污水取样器技术领域。
背景技术：
在水质净化检验中，色度和浑浊度是比较明显的观察指标，水的色度如大于15度时多数人即可察觉，大于30度时人感到厌恶;浑浊度为水样光学性质的一种表达语，用以表示水的清澈和浑浊的程度，是衡量水质良好程度的最重要指标之一，也是考核水处理设备净化效率和评价水处理技术状态的重要依据，浑浊度的降低就意味着水体中的有机物、细菌、病毒等微生物含量减少，这不仅可提高消毒杀菌效果，又利于降低卤化有机物的生成量。
现有的水质净化检验的取样装置其结构设计复杂且取水样不方便，且不能够同时取不同水层的污水样品。
实用新型内容：
本实用新型要解决的技术问题是提供一种用于污水检测的多腔污水取样器，采用第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管设计，实现不同水层水质的同时取样，其设计科学合理，结构简单，使用方便。
本实用新型的一种用于污水检测的多腔污水取样器，它包含：漂浮伐、污水取样器、取样吸管、连接管、取样抽气筒、电机盒、活塞、抽气杆、齿条、驱动齿轮、驱动电机轴、驱动电机、第一取样腔、第二取样腔、第三取样腔、第四取样腔、第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管、支撑轮、分隔板，所述的污水取样器固定安装在漂浮伐上，污水取样器内部通过分隔板分割成第一取样腔、第二取样腔、第三取样腔、第四取样腔，所述的第一取样腔、第二取样腔、第三取样腔、第四取样腔分别通过连接管与取样吸管连通，连接管上安装取样抽气筒，所述的活塞安装在取样抽气筒内，抽气杆安装在活塞的顶端，齿条安装在抽气杆上，所述的电机盒安装在取样抽气筒的右侧壁上，驱动电机固定安装在电机盒内，驱动电机轴安装在驱动电机内，驱动齿轮安装在驱动电机轴上，驱动齿轮和齿条是齿轮啮合传动，所述的支撑轮安装在取样抽气筒内的左侧壁上。
进一步，所述的第一污水吸管安装在第一取样腔的底部，第二污水吸管安装在第二取样腔的底部，第三污水吸管安装在第三取样腔的底部，第四污水吸管安装在第四取样腔的底部，所述的第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管的长度依次增长。
本实用新型的有益效果为：本实用新型采用第一污水吸管、第二污水吸管、第三污水吸管、第四污水吸管设计，实现不同水层水质的同时取样，其设计科学合理，结构简单，使用方便。
