申请日2016.05.22
公开(公告)日2016.07.20
IPC分类号C02F9/02
摘要
本发明提供一种利用煤矸石的废水处理装置,包括废水初沉结构、废水二沉结构以及回收结构，盛水箱上端设有过滤网，过滤网上端安装上过滤箱，上过滤箱右端设有进水孔，可以过滤再生煤矸石，用于回收利用，导管五通过进水孔连接上过滤箱，导管五右端连接真空泵三，真空泵三右端连接导管三，导管三上端连接二沉池二沉池左边装配煤矸石吸附反应池，煤矸石吸附反应池左边安装初沉池，初沉池右边设有污泥地，本发明使用方便，便于操作，处理效率高，可处理不同废水。

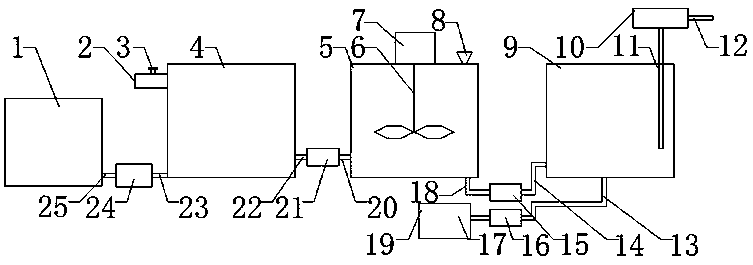

摘要附图
权利要求书
1.一种利用煤矸石的废水处理装置，包括废水初沉结构、废水二沉结构以及回收结构，其特征在于：所述废水初沉结构由污泥地(1)、进口管(2)、控制阀(3)、初沉池(4)、导管九(23)、真空泵五(24)以及导管十(25)组成，所述污泥地(1)右端安装导管十(25)，所述导管十(25)右端装配真空泵五(24)，所述真空泵五(24)右端连接导管九(23)，所述导管九(23)右端设有初沉池(4)，所述初沉池(4)左端安装进口管(2)，所述进口管(2)上端设有控制阀(3)，所述进口管(2)下边装配导管九(23)，所述废水二沉结构由煤矸石吸附反应池(5)、搅拌扇(6)、电动机(7)、进料口(8)、二沉池(9)、真空泵一(10)、导管一(11)、导管二(12)、导管四(14)、真空泵二(15)、导管六(18)、导管七(20)、真空泵四(21)以及导管八(22)组成，所述导管八(22)右端连接真空泵四(21)，所述真空泵四(21)右端安装真空泵四(21)，所述真空泵四(21)右端装配煤矸石吸附反应池(5)，所述煤矸石吸附反应池(5)上端设有电动机(7)，所述电动机(7)右端安装进料口(8)，所述进料口(8)下端连接煤矸石吸附反应池(5)，所述电动机(7)下端装配搅拌扇(6)，所述搅拌扇(6)在煤矸石吸附反应池(5)内部，所述煤矸石吸附反应池(5)下端设有导管六(18)，所述导管六(18)右端安装真空泵二(15)，所述真空泵二(15)右端装配导管四(14)，所述导管四(14)右端连接二沉池(9)，所述导管一(11)下端安装二沉池(9)，所述导管一(11)上端设有真空泵一(10)，所述真空泵一(10)右端连接导管二(12)，所述回收结构由导管三(13)、真空泵三(16)、导管五(17)以及回收煤矸石箱(19)组成，所述导管三(13)左端安装真空泵三(16)，所述真空泵三(16)左端装配导管五(17)，所述导管五(17)左端连接回收煤矸石箱(19)，所述回收煤矸石箱(19)由过滤网(26)、进水孔(27)、上过滤箱(28)以及盛水箱(29)组成，所述盛水箱(29)上端设有过滤网(26)，所述过滤网(26)上端安装上过滤箱(28)，所述上过滤箱(28)右端设有进水孔(27)，所述导管五(17)通过进水孔(27)连接上过滤箱(28)，所述导管三(13)上端连接二沉池(9)，所述二沉池(9)左边装配煤矸石吸附反应池(5)，所述煤矸石吸附反应池(5)左边安装初沉池(4)，所述初沉池(4)右边设有污泥地(1)，所述导管八(22)左端连接初沉池(4)。
2.根据权利要求1所述的一种利用煤矸石的废水处理装置，其特征在于：所述污泥地(1)与真空泵五(24)通过导管十(25)进行连接，所述真空泵五(24)与初沉池(4)通过导管九(23)进行连接。
3.根据权利要求1所述的一种利用煤矸石的废水处理装置，其特征在于：所述初沉池(4)与真空泵四(21)通过导管八(22)进行连接，所述真空泵四(21)与煤矸石吸附反应池(5)通过导管七(20)进行连接。
4.根据权利要求1所述的一种利用煤矸石的废水处理装置，其特征在于：所述煤矸石吸附反应池(5)与真空泵二(15)通过导管六(18)进行连接，所述真空泵二(15)与二沉池(9)通过导管四(14)进行连接。
5.根据权利要求1所述的一种利用煤矸石的废水处理装置，其特征在于：所述二沉池(9)与真空泵三(16)通过导管三(13)进行连接，所述真空泵三(16)与回收煤矸石箱(19)通过导管五(17)进行连接。
说明书
一种利用煤矸石的废水处理装置
技术领域
本发明是一种利用煤矸石的废水处理装置，属于机械设备领域。
背景技术
随着国家实施节能减排战略、加快培育发展战略性新兴产业，废水处理行业的建设规模和服务范围将进一步扩大，废水处理建设市场和运营市场进入高速发展期，因此废水处理装置的需求量也在加大，因活性煤矸石价格便宜，所以用煤矸石作为废水处理装置中药剂，现在不仅城市工厂产生废水在逐年加大，农村生活废水也在不断扩大，但是现有废水处理装置都是单一针对某一种废水进行处理，对大型单一工厂是可以用的，但是一些多功能工厂和农村无法使用，导致废水无法处理就直接排放出去造成污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种利用煤矸石的废水处理装置，通过添加初沉池、污泥池、二沉池以及回收煤矸石箱来解决上述背景技术中提出的问题，本发明使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种利用煤矸石的废水处理装置，包括废水初沉结构、废水二沉结构以及回收结构，所述废水初沉结构由污泥地、进口管、控制阀、初沉池、导管九、真空泵五以及导管十组成，所述污泥地右端安装导管十，所述导管十右端装配真空泵五，所述真空泵五右端连接导管九，所述导管九右端设有初沉池，所述初沉池左端安装进口管，所述进口管上端设有控制阀，所述进口管下边装配导管九，所述废水二沉结构由煤矸石吸附反应池、搅拌扇、电动机、进料口、二沉池、真空泵一、导管一、导管二、导管四、真空泵二、导管六、导管七、真空泵四以及导管八组成，所述导管八右端连接真空泵四，所述真空泵四右端安装真空泵四，所述真空泵四右端装配煤矸石吸附反应池，所述煤矸石吸附反应池上端设有电动机，所述电动机右端安装进料口，所述进料口下端连接煤矸石吸附反应池，所述电动机下端装配搅拌扇，所述搅拌扇在煤矸石吸附反应池内部，所述煤矸石吸附反应池下端设有导管六，所述导管六右端安装真空泵二，所述真空泵二右端装配导管四，所述导管四右端连接二沉池，所述导管一下端安装二沉池，所述导管一上端设有真空泵一，所述真空泵一右端连接导管二，所述回收结构由导管三、真空泵三、导管五以及回收煤矸石箱组成，所述导管三左端安装真空泵三，所述真空泵三左端装配导管五，所述导管五左端连接回收煤矸石箱，所述回收煤矸石箱由过滤网、进水孔、上过滤箱以及盛水箱组成，所述盛水箱上端设有过滤网，所述过滤网上端安装上过滤箱，所述上过滤箱右端设有进水孔，所述导管五通过进水孔连接上过滤箱，所述导管三上端连接二沉池，所述二沉池左边装配煤矸石吸附反应池，所述煤矸石吸附反应池左边安装初沉池，所述初沉池右边设有污泥地，所述导管八左端连接初沉池。
进一步地，所述污泥地与真空泵五通过导管十进行连接，所述真空泵五与初沉池通过导管九进行连接。
进一步地，所述初沉池与真空泵四通过导管八进行连接，所述真空泵四与煤矸石吸附反应池通过导管七进行连接。
进一步地，所述煤矸石吸附反应池与真空泵二通过导管六进行连接，所述真空泵二与二沉池通过导管四进行连接。
进一步地，所述二沉池与真空泵三通过导管三进行连接，所述真空泵三与回收煤矸石箱通过导管五进行连接。
本发明的有益效果：本发明的一种利用煤矸石的废水处理装置，本发明通过添加初沉池，可以对废水经行粗处理，将废水中的固体污染物质去除，本发明通过添加电动机和搅拌扇，可以加快粉碎研磨后的煤矸石的溶解，本发明通过添加回收煤矸石箱，可以回收煤矸石，将煤矸石再次利用，本发明通过添加初沉池和二次池，可以用于工业废水和生活废水等不同种类的处理，本发明使用方便，便于操作，处理效率高，可处理不同废水。
