申请日2016.04.14
公开(公告)日2016.08.17
IPC分类号B01D35/02; B01D36/04
摘要
本实用新型所提供的污水过滤机构，包括同轴设置的进水管、凹形管桶和出水管，所述凹形管桶的一侧端面与进水管以焊接方式进行固定连接;所述出水管部分伸入至凹形管桶的凹形部，并在该出水管伸入至凹形管桶内的部分的端部盖设有一导流帽，且该出水管的侧壁上开设有多个流通孔;所述导流帽的外径自邻近出水管的方向逐渐增大;所述凹形管桶在位于出水管两侧的端部分别以螺纹方式固定有一槽型螺母。本实用新型装配至系统管道内，实现对系统管道内的各种颗粒物的途中拦截，亦即实现了充分过滤的作用，以防止颗粒物与系统管道内的精细滤网相接触而造成精细滤网的堵塞，这样就可以延长精细滤网的使用寿命，减少维护成本。
权利要求书
1.一种污水过滤机构，其特征在于：包括同轴设置的进水管、凹形管桶和出水管，所述凹形管桶的一侧端面与进水管以焊接方式进行固定连接;所述出水管部分伸入至凹形管桶的凹形部，并在该出水管伸入至凹形管桶内的部分的端部盖设有一导流帽，且该出水管的侧壁上开设有多个流通孔;所述导流帽的外径自邻近出水管的方向逐渐增大;所述凹形管桶在位于出水管两侧的端部分别以螺纹方式固定有一槽型螺母。
2.根据权利要求1所述的污水过滤机构，其特征在于：所述导流帽的横截面设置为等腰三角形。
3.根据权利要求2所述的污水过滤机构，其特征在于：所述导流帽的边沿设置在所述槽型螺母所在的位置处。
4.根据权利要求3所述的污水过滤机构，其特征在于：所述导流帽与出水管以焊接方式固定连接。
5.根据权利要求1所述的污水过滤机构，其特征在于：所述多个流通孔均匀地排布在出水管的端部上。
6.根据权利要求5所述的污水过滤机构，其特征在于：所述多个流通孔的孔径之和大于所述进水管的孔径。
7.根据权利要求1所述的污水过滤机构，其特征在于：所述出水管与凹形管桶以焊接方式固定连接。
说明书
一种污水过滤机构
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水过滤机构。
背景技术
通常工业管道的入口端或出口端会有精细滤网装置，以防止系统动力机构受到管道内杂质的影响而损毁，如液压系统管道，由于系统管道距离较长，系统中的精细滤网往往会被管道中各种原因而带入的较大杂质直接堵塞滤孔，造成系统压力不稳定或不能正常工作，该种情况目前的处理方法是经常性或定期更换精细过滤网，以达到系统压力稳定的目的，由于精细滤网都是一次性的易耗件，所以这种手段将导致过滤网的大量消耗，物料备件费用上升，且增加大量维护成本。
实用新型内容
本实用新型的目的是提供一种用于解决上述技术问题的污水过滤机构。

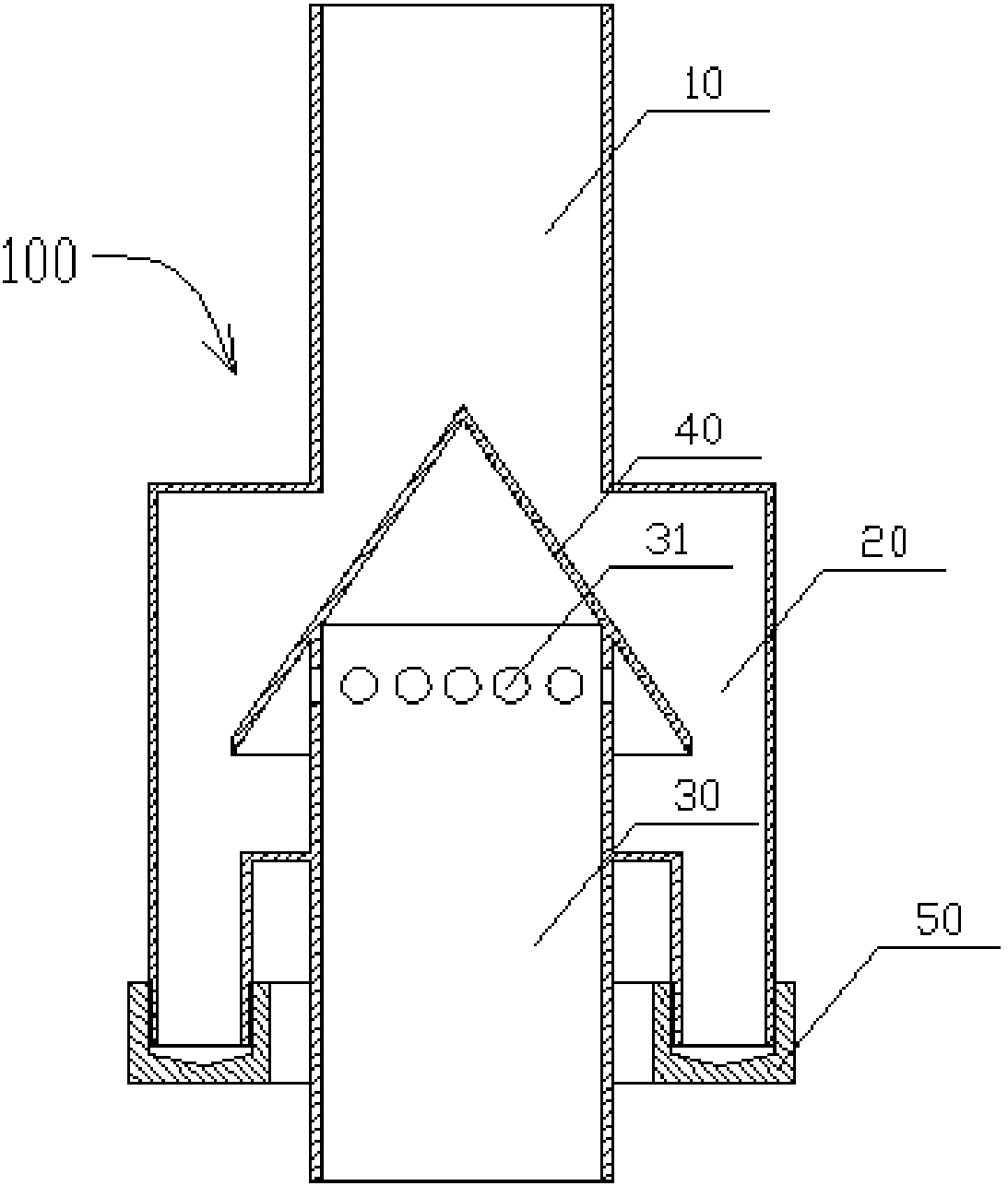

本实用新型所提供的污水过滤机构，包括同轴设置的进水管、凹形管桶和出水管，所述凹形管桶的一侧端面与进水管以焊接方式进行固定连接;所述出水管部分伸入至凹形管桶的凹形部，并在该出水管伸入至凹形管桶内的部分的端部盖设有一导流帽，且该出水管的侧壁上开设有多个流通孔;所述导流帽的外径自邻近出水管的方向逐渐增大，且该导流帽向下的投影覆盖住了进水管的开口;所述凹形管桶在位于出水管两侧的端部分别以螺纹方式固定有一槽型螺母。
作为本实用新型的优选方案，所述导流帽的横截面设置为等腰三角形。
作为本实用新型的优选方案，所述导流帽的帽沿相对于出水管向下的投影设置在所述槽型螺母所在的位置处。
作为本实用新型的优选方案，所述导流帽与出水管以焊接方式固定连接。
作为本实用新型的优选方案，所述多个流通孔均匀地排布在出水管的端部上。
作为本实用新型的优选方案，所述多个流通孔的孔径之和大于所述进水管的孔径。
作为本实用新型的优选方案，所述出水管与凹形管桶以焊接方式固定连接。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型的污水过滤机构，通过合理的结构设置，实现了对系统管道内的各种颗粒物的途中拦截，亦即实现了充分过滤的作用，以防止颗粒物与系统管道内的精细滤网相接触而造成精细滤网的堵塞，这样就可以延长精细滤网的使用寿命，减少维护成本。
