申请日2016.04.14
公开(公告)日2016.09.07
IPC分类号C02F1/00; B01D47/06; B08B15/04; C02F103/18
摘要
本实用新型公开了一种翻车平台水除尘系统的回水处理装置，包括水除尘主管、喷头和接水槽;所述接水槽下端设置有回水引流管，所述喷头连接在所述水除尘主管上，所述接水槽位于所述喷头的下方。本实用新型解决了旋回破碎给料设备的下料口侧面积水的问题。
权利要求书
1.一种翻车平台水除尘系统的回水处理装置，其特征在于：包括水除尘主管、喷头和接水槽;所述接水槽下端设置有回水引流管，所述喷头连接在所述水除尘主管上，所述接水槽位于所述喷头的下方。
2.如权利要求1所述翻车平台水除尘系统的回水处理装置，其特征在于：所述接水槽倾斜设置并固定在翻车平台支架上，所述回水引流管用于连接下水管道，所述水除尘主管用于连接供水管路。
3.如权利要求1所述翻车平台水除尘系统的回水处理装置，其特征在于：所述接水槽包括弧形底面和两个半圆形侧板，两个所述半圆形侧板分别焊接在所述弧形底面的两个端部，所述回水引流管连接在所述弧形底面上。
说明书
翻车平台水除尘系统的回水处理装置
技术领域
本实用新型涉及一种水除尘设备，具体说，涉及一种翻车平台水除尘系统的回水处理装置。
背景技术
对于物料为矿料的翻车平台旋回破碎给料设备，其下料处的粉尘较大，影响车间环境和工人的身体健康。为了解决这一问题，一般在旋回破碎给料设备的下料口侧面设置水除尘系统进行除尘，以达到降低出料口粉尘量的目的。为了达到良好的除尘效果，水除尘系统的水管除尘压力一般都较大，导致水除尘系统在停止工作后其水管内的回水较多，这些回水会顺着水除尘系统的喷头流至旋回破碎给料设备的下料口侧面。这些遗留下来的回水会影响旋回破碎给料设备的下料口侧面的物料流动，尤其是在冬季，这些遗留下来的回水会导致旋回破碎给料设备的下料口侧面的积料被冻住，严重影响下料的流量。在检修的时候，冻住的积料更是难以清理，给检修人员带来烦恼。
实用新型内容
本实用新型所解决的技术问题是提供一种翻车平台水除尘系统的回水处理装置，解决了旋回破碎给料设备的下料口侧面积水的问题。
技术方案如下：

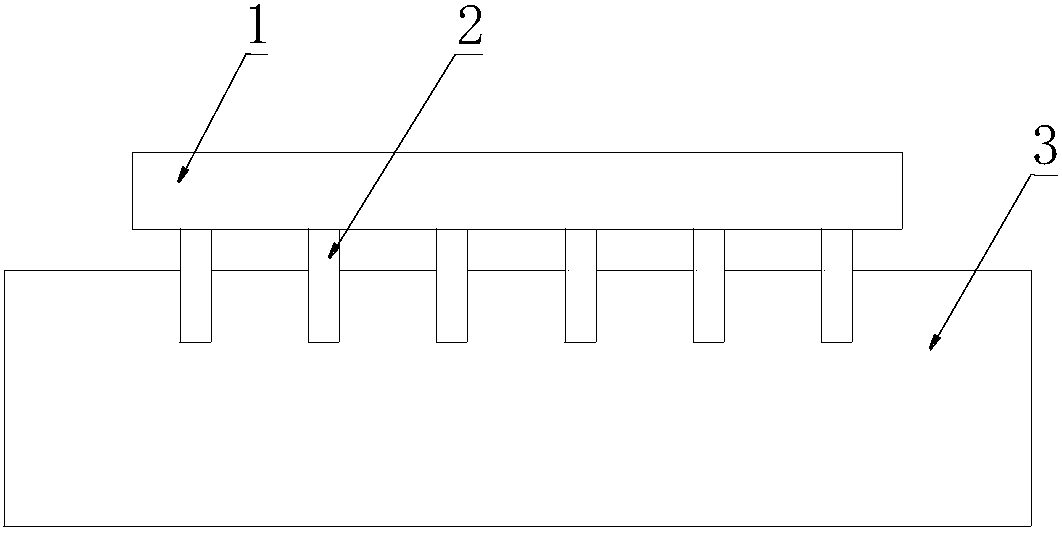

一种翻车平台水除尘系统的回水处理装置，包括水除尘主管、喷头和接水槽;所述接水槽下端设置有回水引流管，所述喷头连接在所述水除尘主管上，所述接水槽位于所述喷头的下方。
进一步：所述接水槽倾斜设置并固定在翻车平台支架上，所述回水引流管用于连接下水管道，所述水除尘主管用于连接供水管路。
进一步：所述接水槽包括弧形底面和两个半圆形侧板，两个所述半圆形侧板分别焊接在所述弧形底面的两个端部，所述回水引流管连接在所述弧形底面上。
与现有技术相比本实用新型技术效果包括：
1、本实用新型解决了旋回破碎给料设备的下料口侧面积水的问题，主要适用于翻车平台水除尘系统的回水处理及相应设备设施的回水处理。经过实际应用，该装置可以解决现有技术中存在的问题，并且将回水通过引流管排到下水管道，避免对环境造成污染。
2、本实用新型翻车平台水除尘系统的回水处理装置，其结构简单，容易实现，实用性强，易于推广。
