高效污水池用除污技术

中国污水处理工程网 时间:2018-3-10 21:15:05

污水处理专利技术

  申请日2016.05.20

  公开(公告)日2016.12.07

  IPC分类号C02F1/00; E03F5/14

  摘要

  本实用新型涉及一种高效污水池用除污装置,包括污水池、格栅,格栅设置在所述污水池内,格栅结构为一倒置喇叭状中空结构,格栅与污水池等高,格栅底部圆周外沿与污水池等径设置,格栅顶部圆周直径为污水池直径的三分之一;格栅设于污水池中心部位;格栅中空容腔顶部为污水池出水口,污水池进水口位于格栅顶部圆周与污水池顶部的圆周之间;污水池内底部上设有一搅拌推进器,搅拌推进器位于格栅中空容腔内,搅拌推进器的浆叶方向朝向污水池的出水口端;由搅拌推进器在污水池的池底部对污水实施搅拌推进,制造池内污水的循环流动;污水进水与处理后的污水出水形成一回旋水流,连续对污水中的污物进行清除。

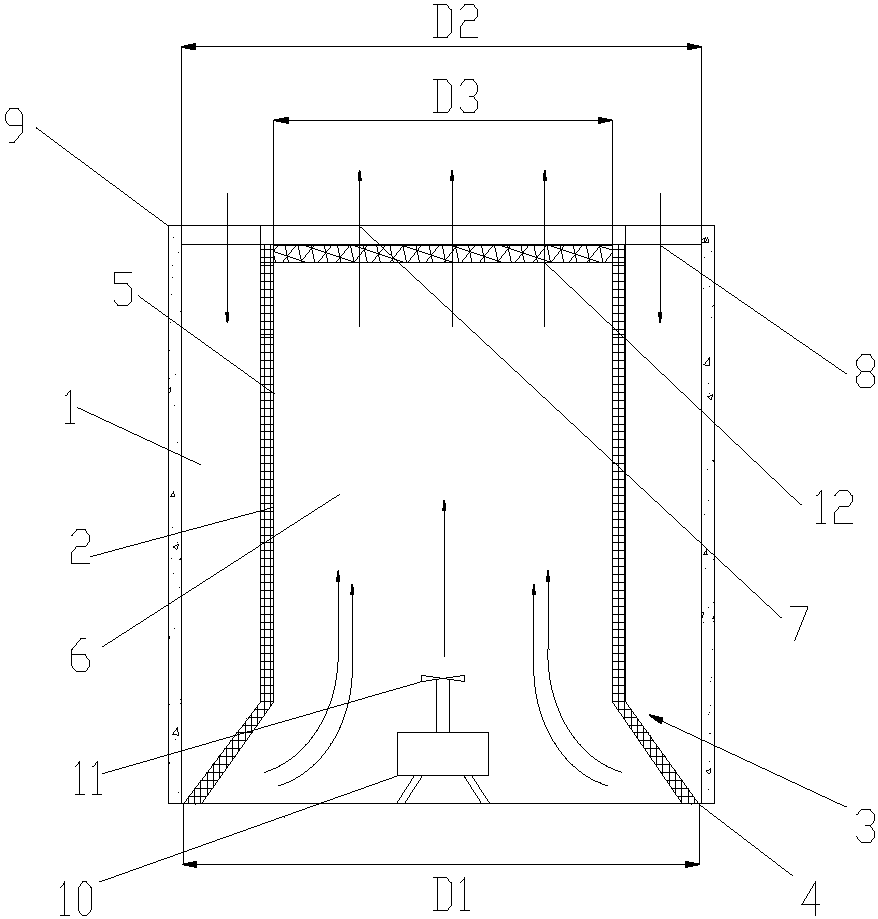

  摘要附图



  权利要求书

  1.一种高效污水池用除污装置,包括污水池、格栅,所述格栅设置在所述污水池内,其特征在于,所述格栅结构为一倒置喇叭状中空结构,所述格栅与所述污水池等高,所述格栅底部圆周外沿与所述污水池等径设置,所述格栅顶部圆周直径为所述污水池直径的三分之一;所述格栅设于所述污水池中心部位;所述格栅中空容腔顶部为所述污水池出水口,所述污水池进水口位于所述格栅顶部圆周与所述污水池顶部的圆周之间;所述污水池内底部上设有一搅拌推进器,所述搅拌推进器位于所述格栅中空容腔内,所述搅拌推进器的浆叶方向朝向所述污水池的出水口端。

  2.根据权利要求1所述的一种高效污水池用除污装置,其特征在于,所述污水池的出水口端设有一滤网。

  说明书

  一种高效污水池用除污装置

  技术领域

  本实用新型属环保设备技术领域,具体涉及一种高效污水池用除污装置。

  背景技术

  化工企业会产生许多污水,这些污水正常由企业自设污水池集中后进行初级处理,然后经管道输送到污水处理厂处理达标后排放。传统的初级处理是在污水池内安装压缩气体输入管道,将压缩气体引入到污水池底部,对污水进行搅拌和氧化反应;随着企业的发展和产品的更新换代,收集到污水池污水的固体物含量在逐步增加,加之污水量的增加,由压缩空气搅拌的方式在不断显现力不从心,输送到污水处理厂的污水严重超出合同标准;格栅是一种截留废水中粗大污物的预处理设施,按格栅的清渣方法,格栅分为人工格栅、机械格栅和水力清除格栅三种;格栅一般设于污水池的进水口端,用于拦截污物;现提供一种改进的格栅结构、格栅与污水池的设置方式的改进,污水进水与处理后的污水出水形成一回旋水流,清污、节能效果好,有效保证后续系统的稳定运行。

  实用新型内容

  本实用新型目的是为了克服现有技术的不足而提供一种高效污水池用除污装置。

  为达到上述目的,本实用新型采用的技术方案是:一种高效污水池用除污装置,包括污水池、格栅,所述格栅设置在所述污水池内,所述格栅结构为一倒置喇叭状中空结构,所述格栅与所述污水池等高,所述格栅底部圆周外沿与所述污水池等径设置,所述格栅顶部圆周直径为所述污水池直径的三分之一;所述格栅设于所述污水池中心部位;所述格栅中空容腔顶部为所述污水池出水口,所述污水池进水口位于所述格栅顶部圆周与所述污水池顶部的圆周之间;所述污水池内底部上设有一搅拌推进器,所述搅拌推进器位于所述格栅中空容腔内,所述搅拌推进器的浆叶方向朝向所述污水池的出水口端。

  作为本实用新型进一步改进的,所述污水池的出水口端设有一滤网。

  由于上述技术方案的运用,本实用新型与现有技术相比具有下列优点:

  本实用新型方案提供一种高效污水池用除污装置,由搅拌推进器在污水池的池底部对污水实施搅拌推进,制造池内污水的循环流动;污水进水与处理后的污水出水形成一回旋水流,连续对污水中的污物进行清除,可有效满足向污水处理厂的达标输送;清污、节能效果好,有效保证后续系统的稳定运行。
