申请日2016.04.13
公开(公告)日2016.07.06
IPC分类号B01D25/12; C02F11/12
摘要
本发明提供一种电渗透高压污泥弹性压榨滤板，包括滤板本体和滤框，板框和滤板本体之间设置有使其可伸缩的弹簧，滤板本体横板上部设有通孔，滤框的上部设有U型开口，U型开口的开口和所述滤板的正面凹进的腔体连通，U型开口的中心与滤板通孔中心重合且共同构成污泥进料孔。污泥通过进料孔外接的管路和螺杆泵输入到滤室腔体内，由于是上进料形式，污泥进料速度较快，进入滤室内为自由下落状态，容易充满滤室，充满滤室后，对阴阳两极进行加电，并对滤室进行压缩，这样就可以实现污泥的高效脱水。
权利要求书
1.一种电渗透高压污泥弹性压榨滤板，包括滤板本体和滤框，所述板框和滤板本体之间设置有使其可伸缩的弹簧，其特征在于，所述滤板本体横板上部设有通孔，
所述滤框的上部设有U型开口，所述U型开口的开口和所述滤板的正面凹进的腔体连通，
所述U型开口的中心与滤板通孔中心重合且共同构成污泥进料孔。
2.如权利要求1所述的电渗透高压污泥弹性压榨滤板，其特征在于，所述的通孔内设有中心管，所述中心管经中心管螺母连接在所述滤板上。
3.如权利要求1或2所述的电渗透高压污泥弹性压榨滤板，其特征在于，所述的滤框表面设有硫化橡胶。
4.如权利要求1或2所述的电渗透高压污泥弹性压榨滤板，其特征在于，所述硫化橡胶厚度为0.5-10mm。
5.如权利要求1或2所述的电渗透高压污泥弹性压榨滤板，其特征在于，所述滤板本体和滤框的上部的上部呈三角形。
6.一种用于电渗透污泥的压滤组件，其特征在于，由权利要求1～6任意一种的两个一种所述弹性压榨滤板并列组成，所述的正面凹进构成一个相对密封的贮泥腔体;滤框的外表面与滤板的底面接合，接合面处有滤布和硫化橡胶对腔体进行密封，其中所述进料孔和压滤机的输泥管相连通。
7.一种多组压滤组件，其特征在于，由若干个如权利要求6的弹性压榨组件并列安装在压滤机的机架上组成。
8.一种电渗透高压污泥压滤机，其特征在于，包括如权利要求7所述多组压滤组件。
说明书
一种电渗透高压污泥弹性压榨滤板、压滤组件和压榨机
技术领域
本发明属于固液分离技术领域，具体涉及滤板、滤板组件。
背景技术
金属板框式滤板和滤框是固液分离行业中的主要滤过元件，它主要适用于市政污泥的弹性高压电渗透过滤，过滤的污泥一般都是含水率80%的污泥，此污泥的粘度较大。目前市政污泥行业一般使用的板框式过滤装置都是中间进料式滤板和滤框，而且，中间进料式滤板和滤框在使用过程中存在以下缺陷，中间进料孔占用有效压滤面积，影响过滤效率，有时污泥粘度较大，进料时上部边角部位会出现进料充不满现象，影响过滤速度和效率。金属板框表面未作处理，滤室的密封效果较差，有时会出现漏泥现象。
发明内容
本发明的发明目的是提供一种进料快，有效利用压滤面积的上进料式的电渗透高压污泥弹性压榨滤板、弹性压滤组件和压滤机。
本发明的另一个发明目的是提供一个具有较好密封性能的弹性压滤组件。
本发明的技术方案是：

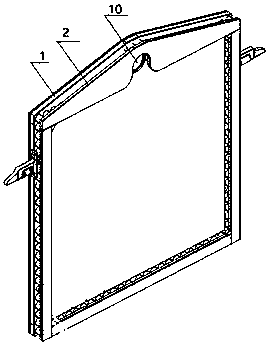

一种电渗透高压污泥弹性压榨滤板，包括滤板本体和滤框，板框和滤板本体之间设置有使其可伸缩的弹簧，滤板本体横板上部设有通孔，滤框的上部设有U型开口，U型开口的开口和所述滤板的正面凹进的腔体连通，U型开口的中心与滤板通孔中心重合且共同构成污泥进料孔。
进一步地，上述的通孔内设有中心管，中心管经中心管螺母连接在滤板上。
进一步地，上述的电渗透高压污泥弹性压榨滤板，滤框表面设有硫化橡胶。
进一步地，上述硫化橡胶厚度为0.5-10mm。
进一步地，上述滤板本体和滤框的上部呈三角形。
一种用于电渗透污泥的压滤组件，由上述任意一种的两个一种所述弹性压榨滤板并列组成，正面凹进构成一个相对密封的贮泥腔体;滤框的外表面与滤板的底面接合，接合面处有滤布和硫化橡胶对腔体进行密封，其中所述进料孔和压滤机的输泥管相连通。
一种多组压滤组件，由若干个如上述的压榨组件并列安装在压滤机的机架上。
一种电渗透高压污泥压滤机，包括如上述多组弹性压滤组件。
本上进料电渗透高压污泥弹性压榨滤板及压滤组件有如下特点：
1、污泥输入滤室为自上而下，为自由降落状态，特别是针对黏度大的污泥上料速度快，效率高;
2、进料孔在滤室上部，不占有有效过滤面积，使滤室过滤效率提高了约10%;
3、压缩后，泥饼脱落时，泥饼脱落彻底，滤布较干净，容易清洗，滤布使用周期较长。
4、每一个滤框的外表面与滤板的底面接合，接合面处有滤布和硫化橡胶对腔体进行密封，形成一个密封的腔体。
