申请日2016.03.30
公开(公告)日2016.07.27
IPC分类号E03B1/04; E03C1/122
摘要
一种负压废水利用水装置，它涉及废水处理技术领域;废水总收集箱的上端设置有洗手池;废水总收集箱通过废水管道与下水道连接;所述的废水总收集箱的一侧设置有负压瓶，且废水总收集箱的下部通过防倒吸导管与负压瓶连接，负压瓶通过导水管与洗澡间的集水箱连接;所述的导水管上设置有开关阀门;所述的负压瓶上设置有负压调节口;所述的集水箱上设置有洗澡间废水过滤器;所述的废水总收集箱通过废水水龙头与卫生间的冲厕装置连接。本实用新型所述的一种负压废水利用水装置，给学生宿舍废水全面收集时提供有利条件，使学生更加方便实现对废水的二次利用。

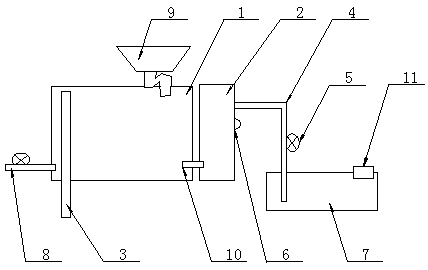

摘要附图
权利要求书
1.一种负压废水利用水装置，其特征在于：它包含废水总收集箱、负压瓶、废水管道、导水管、开关阀门、负压调节口、集水箱、废水水龙头、洗手池、防倒吸导管、洗澡间废水过滤器;所述的废水总收集箱的上端设置有洗手池;废水总收集箱通过废水管道与下水道连接;所述的废水总收集箱的一侧设置有负压瓶，且废水总收集箱的下部通过防倒吸导管与负压瓶连接，负压瓶通过导水管与洗澡间的集水箱连接;所述的导水管上设置有开关阀门;所述的负压瓶上设置有负压调节口;所述的集水箱上设置有洗澡间废水过滤器;所述的废水总收集箱通过废水水龙头与卫生间的冲厕装置连接。
说明书
一种负压废水利用水装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种负压废水利用水装置。
背景技术
我国是一个水资源短缺，人均水资源不足的国家。日趋严重的水污染问题进一步加剧了水资源短缺的矛盾，威胁到城乡居民的用水安全，所以水资源危机必须解决，才能促进可持续发展。水资源日益短缺，人们开始有意识地珍惜水资源，例如，尽可能地将废水(尤其是可直接再用的水源)进行二次利用。虽然，目前也有人用容器收集废水，但是，在学生宿舍能废水收集后利用的几乎很少，主要原因是不方便收集废水。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的负压废水利用水装置。
为实现上述目的，本实用新型采用的技术方案是：一种负压废水利用水装置，其特征在于：它包含废水总收集箱、负压瓶、废水管道、导水管、开关阀门、负压调节口、集水箱、废水水龙头、洗手池、防倒吸导管、洗澡间废水过滤器;所述的废水总收集箱的上端设置有洗手池;废水总收集箱通过废水管道与下水道连接;所述的废水总收集箱的一侧设置有负压瓶，且废水总收集箱的下部通过防倒吸导管与负压瓶连接，负压瓶通过导水管与洗澡间的集水箱连接;所述的导水管上设置有开关阀门;所述的负压瓶上设置有负压调节口;所述的集水箱上设置有洗澡间废水过滤器;所述的废水总收集箱通过废水水龙头与卫生间的冲厕装置连接。
本实用新型的工作原理为：通过外部设备在负压调节口抽出一部分空气，达到一定负压停止抽气，为防止漏气，防倒吸导管内采用水只能从负压瓶内流出，不能经过防倒吸导管流入负压瓶;所述的洗澡间废水过滤器能过滤掉体积大的脏乱物体，避免管道堵塞;所述的集水箱是收集洗澡间的淋浴水，这时候打开开关阀门，集水箱内的水就会随负压进入负压瓶，水面超过导管，水就会流入废水总收集箱;当废水总收集箱中的水满时，废水就会从废水管道流入下水道;所述的洗手池中的废水能直接流入废水总收集箱中，弯曲管道有效防止废水异味进入室内，废水水龙头在废水总收集箱中存有一定废水情况下连接冲厕装置。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的一种负压废水利用水装置，负压技术的使用，给学生宿舍废水全面收集时提供有利条件，使学生更加方便实现对废水的二次利用。本实用新型具有结构简单、设置合理、制作成本低等优点。
