申请日2016.03.29
公开(公告)日2016.08.03
IPC分类号C02F1/00; B01D33/073; B01D33/46
摘要
本实用新型公开了一种生活垃圾废水悬浮物提浆机，包括机架、驱动模块、复膜桶、刮料器、U型浆槽、真空泵、物料收集斗，所述机架上设置有U型浆槽，所述U型浆槽正下方设置有物料收集斗，所述U型浆槽中部上方设置有复膜桶，所述驱动模块与复膜桶驱动连接，所述复膜桶浸润在U型浆槽内，所述复膜桶连接有用于产生真空负压的真空泵，所述U型浆槽一侧边沿横向设置有刮料器，所述刮料器与复膜桶边沿相切。通过将生活垃圾废水聚成的浓浆用真空泵经进浆口进入U型浆槽，真空泵将复膜桶形成真空负压状态，将废水的悬浮浆物吸附在复膜桶的面上，从而形成覆盖在复膜桶表面的有机物料，本申请设备简单方便，刮料器刮料高效。

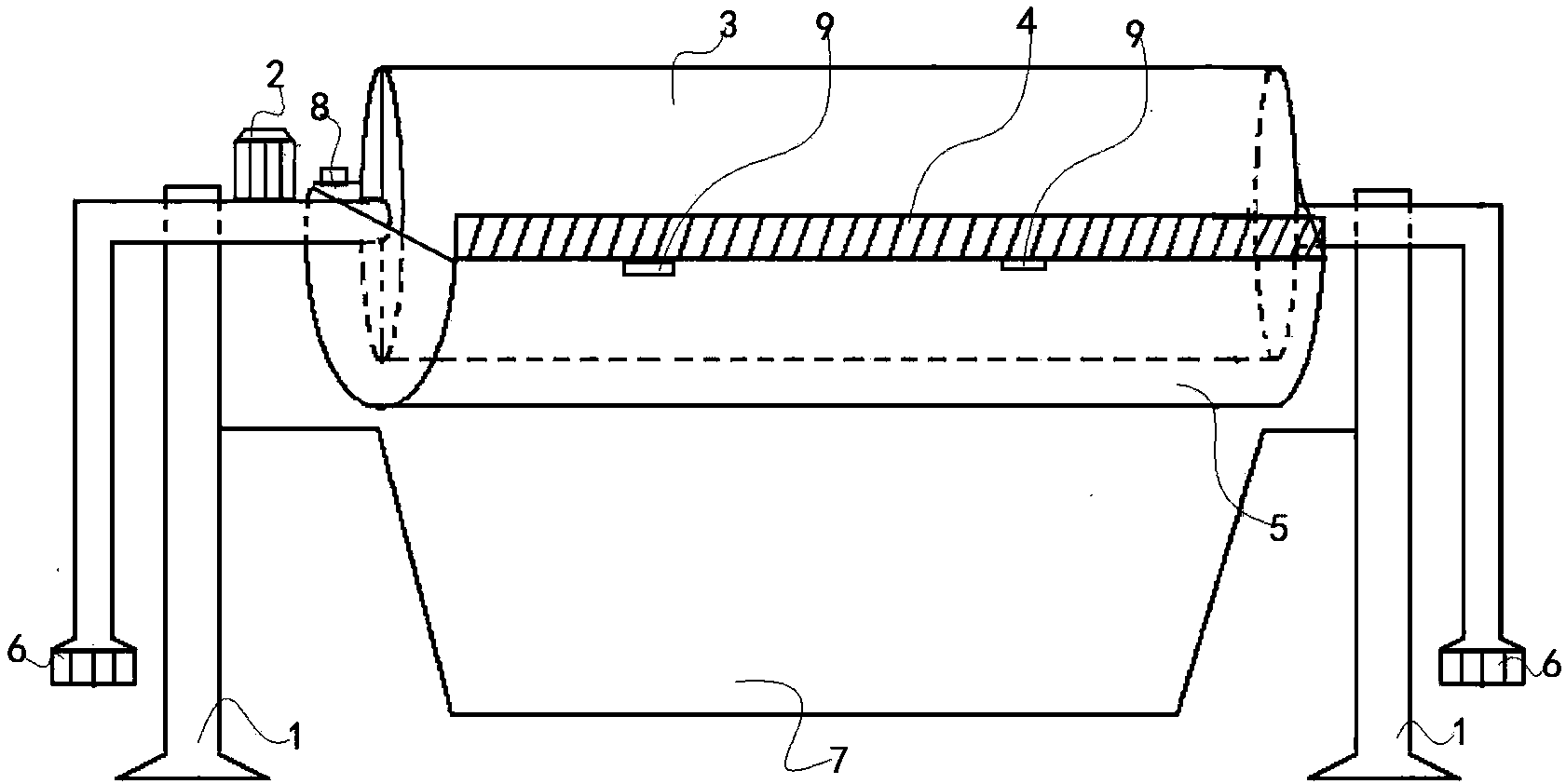

摘要附图
权利要求书
1.生活垃圾废水悬浮物提浆机，其特征在于：包括机架、驱动模块、复膜桶、刮料器、U型浆槽、真空泵、物料收集斗，所述机架上设置有U型浆槽，所述U型浆槽正下方设置有物料收集斗，所述U型浆槽中部上方设置有复膜桶，所述驱动模块与复膜桶驱动连接，所述复膜桶浸润在U型浆槽内，所述复膜桶连接有用于产生真空负压的真空泵，所述U型浆槽一侧边沿横向设置有刮料器，所述刮料器与复膜桶边沿相切，所述物料收集斗与刮料器正下方位置相对应，所述U型浆槽一侧还设置有进浆口。
2.根据权利要求1所述的生活垃圾废水悬浮物提浆机，其特征在于：所述真空泵为强压真空泵。
3.根据权利要求1所述的生活垃圾废水悬浮物提浆机，其特征在于：所述复膜桶两端分别各设置有一个真空泵。
4.根据权利要求1所述的生活垃圾废水悬浮物提浆机，其特征在于：所述刮料器为柔性结构。
5.根据权利要求1所述的生活垃圾废水悬浮物提浆机，其特征在于：所述刮料器与U型浆槽间设置有间距调节机构。
说明书
生活垃圾废水悬浮物提浆机
技术领域
本实用新型涉及垃圾处理设备领域，具体涉及一种生活垃圾废水悬浮物提浆机。
背景技术
我国生活垃圾产生量每年数以亿吨，生活垃圾对人民生活环境的污染、水体的污染、空气的污染日益严重、生活垃圾处理、特别是无害化、无二次污染、资源化利用十分重要，在生活垃圾处理分类资源化利用方面，生活垃圾的有机质处理利用特别是废水悬浮物有机物的提取由为关键，其涉及到有机物料的下续循环利用和水的循环再用。
现有生活垃圾废水在处理悬浮物时设备多、流程多，造成管理复杂，且需要投入较多药剂，增加运行成本。
实用新型内容
针对上述问题，本实用新型旨在提供一种简便高效的生活垃圾废水悬浮物提浆机。
为实现该技术目的，本实用新型的方案是：生活垃圾废水悬浮物提浆机，包括机架、驱动模块、复膜桶、刮料器、U型浆槽、真空泵、物料收集斗，所述机架上设置有U型浆槽，所述U型浆槽正下方设置有物料收集斗，所述U型浆槽中部上方设置有复膜桶，所述驱动模块与复膜桶驱动连接，所述复膜桶浸润在U型浆槽内，所述复膜桶连接有用于产生真空负压的真空泵，所述U型浆槽一侧边沿横向设置有刮料器，所述刮料器与复膜桶边沿相切，所述物料收集斗与刮料器正下方位置相对应，所述U型浆槽一侧还设置有进浆口。
作为优选，所述真空泵为强压真空泵。
作为优选，所述复膜桶两端分别各设置有一个真空泵。
作为优选，所述刮料器为柔性结构。
作为优选，所述刮料器与U型浆槽间设置有间距调节机构。
本实用新型的有益效果，通过将生活垃圾废水聚成的浓浆用真空泵经进浆口进入U型浆槽，真空泵将复膜桶形成真空负压状态，将废水的悬浮浆物吸附在复膜桶的面上，从而形成覆盖在复膜桶表面的有机物料，本申请设备简单方便，刮料器刮料高效。
