申请日2016.03.29
公开(公告)日2016.08.10
IPC分类号C02F11/12
摘要
本实用新型涉及一种全热回收污泥除湿干化处理系统，包括制冷系统和空气介质输送系统，制冷系统包括冷凝器、蒸发器、节流装置和压缩机，冷凝器、压缩机、节流装置和蒸发器通过制冷剂铜管相互连接，空气介质输送系统包括送风机、排污风通道和送风通道，送风机分别连接排污风通道及送风通道，通过采用送风机远距离输送来的循环空气作为蒸发制冷或冷凝制热的换热介质，同时将干化空间内排出的潮湿空气里的水分冷凝成液态水排出系统外。本实用新型系统既能够将循环风空气里的水分排除到室外，同时还可以将循环风处理到干化设计状态点，满足工艺技术需求，实现热回收的作用，并且不会造成排放空气对环境的污染。

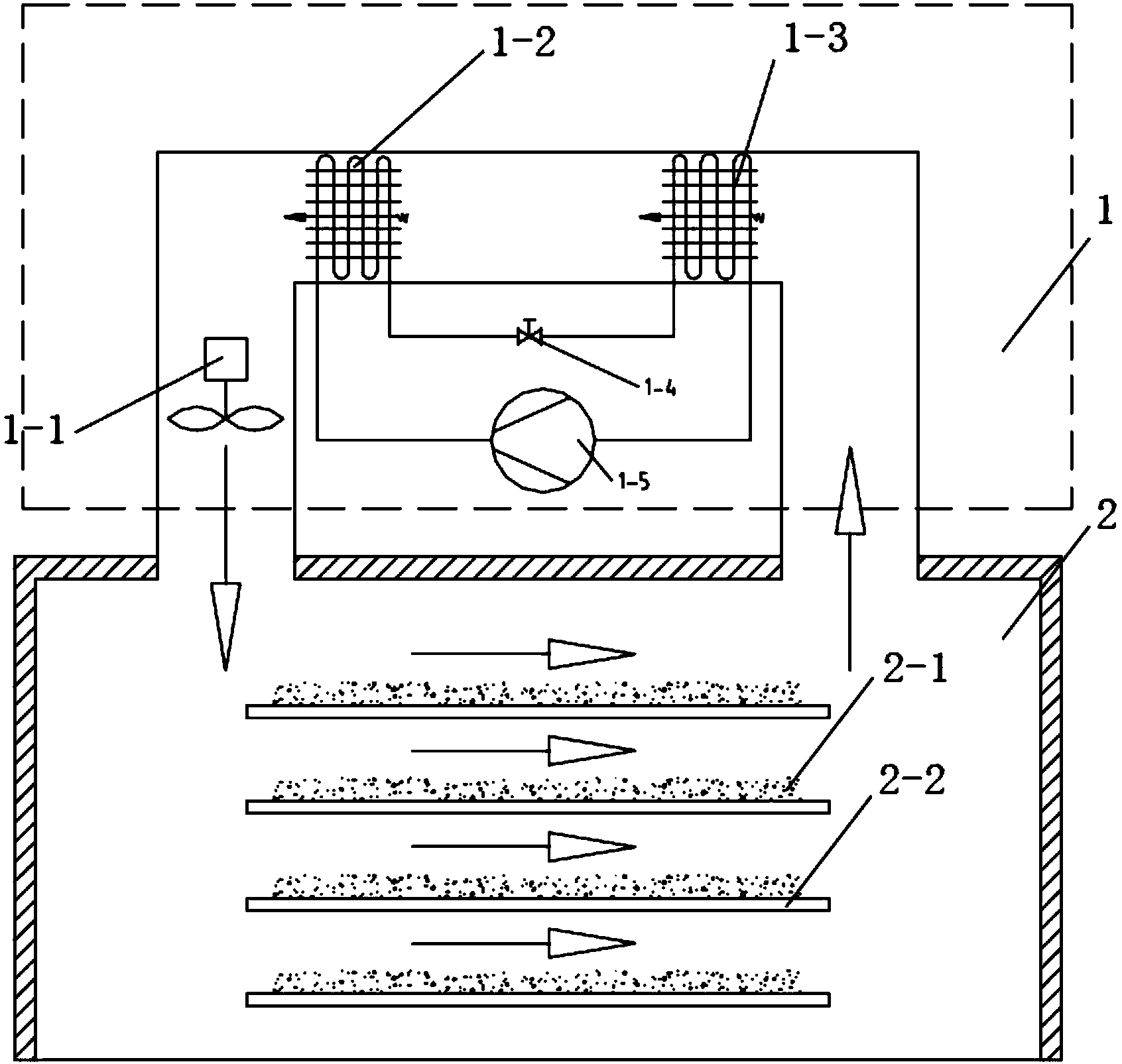

摘要附图
权利要求书
1.一种全热回收污泥除湿干化处理系统，其特征在于，包括制冷系统和空气介质输送系统，所述制冷系统包括冷凝器(1-2)、蒸发器(1-3)、节流装置(1-4)和压缩机(1-5)，所述冷凝器(1-2)、所述压缩机(1-5)、所述节流装置(1-4)和所述蒸发器(1-3)通过制冷剂铜管相互连接，所述空气介质输送系统包括送风机(1-1)、排污风通道和送风通道，所述送风机(1-1)分别连接所述排污风通道及所述送风通道，通过采用所述送风机(1-1)远距离输送来的循环空气作为蒸发制冷或冷凝制热的换热介质，同时将干化空间内排出的潮湿空气里的水分冷凝成液态水排出系统外。
2.如权利要求1所述全热回收污泥除湿干化处理系统，其特征在于，所述送风机(1-1)为轴流风机或离心风机。
3.如权利要求1所述全热回收污泥除湿干化处理系统，其特征在于，所述冷凝器(1-2)为一个或一组冷凝器。
4.如权利要求1所述全热回收污泥除湿干化处理系统，其特征在于，所述蒸发器(1-3)为一个或一组蒸发器。
5.如权利要求1所述全热回收污泥除湿干化处理系统，其特征在于，所述冷凝器(1-2)和所述蒸发器(1-3)均为翅片式。
6.如权利要求1所述全热回收污泥除湿干化处理系统，其特征在于，所述节流装置(1-4)为节流毛细管或一个或一组膨胀阀。
说明书
一种全热回收污泥除湿干化处理系统
技术领域
本实用新型涉及全热回收污泥干化处理技术领域，尤其涉及一种全热回收污泥除湿干化处理系统。
背景技术
随着城市建设的不断扩大以及工业生产规模不断扩展，同期污水处理过程中的污泥量越来越多，而生化污泥由于泥量大，出路少，其处置向来是一个棘手的问题。污泥热干化处理法是世界上使用最广泛的污泥干化技术，是一种污泥减量化、资源化的有效方法。而热干化就是利用热能将污泥烘干，干化后的污泥呈颗粒或粉末状，体积仅为原来的1/5～1/4，而且由于含水率在10%以下微生物活性完全受到抑制而避免了产品发霉发臭，利于储藏和运输。
传统的处理方式均是直接或间接采用燃煤、燃气、燃油等一次性能源进行燃烧，加热空气，通过空气与污泥进行充分接触，将污泥中的水分吸收到空气里，而后通过风机引流，排放到大气中去。这种方式有以下几种不足：第一、造成一次性能源的浪费，一次性能源是不可再生的能源。作为直接燃烧是最为浪费的方式。同期，在燃烧过程中排放的废气对大气的污染及其厉害;第二、无论生活污泥还是工业污泥，在干化过程中总是会带有污染性成分通过排放空气时候排到大气中，同期加重了排放气体的处理压力;第三、污泥干化过程中需要消耗大量的能源，而为了将水分排除出系统，要把这些高温高湿的空气同期排放出去，这样也就将能量全部排放出去了，造成大量的能源浪费。
实用新型内容
有鉴于此，本实用新型的目的是提供一种全热回收污泥除湿干化处理系统，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：
一种全热回收污泥除湿干化处理系统，其中，包括制冷系统和空气介质输送系统，所述制冷系统包括冷凝器、蒸发器、节流装置和压缩机，所述冷凝器、所述压缩机、所述节流装置和所述蒸发器通过制冷剂铜管相互连接，所述空气介质输送系统包括送风机、排污风通道和送风通道，所述送风机分别连接所述排污风通道及所述送风通道，通过采用所述送风机远距离输送来的循环空气作为蒸发制冷或冷凝制热的换热介质，同时将干化空间内排出的潮湿空气里的水分冷凝成液态水排出系统外。
上述全热回收污泥除湿干化处理系统，其中，所述送风机为轴流风机或离心风机。
上述全热回收污泥除湿干化处理系统，其中，所述冷凝器为一个或一组冷凝器。
上述全热回收污泥除湿干化处理系统，其中，所述蒸发器为一个或一组蒸发器。
上述全热回收污泥除湿干化处理系统，其中，所述冷凝器和所述蒸发器均为翅片式。
上述全热回收污泥除湿干化处理系统，其中，所述节流装置为节流毛细管或一个或一组膨胀阀。
与已有技术相比，本实用新型的有益效果在于：
本系统既能够将循环风空气里的水分排除到室外，同时还可以将循环风处理到干化设计状态点，满足工艺技术需求，实现热回收的作用，并且不会造成排放空气对环境的污染。
